Elektrischer Anschluss
R [ ]
W
b
500
400
300
200
100
0
14 16

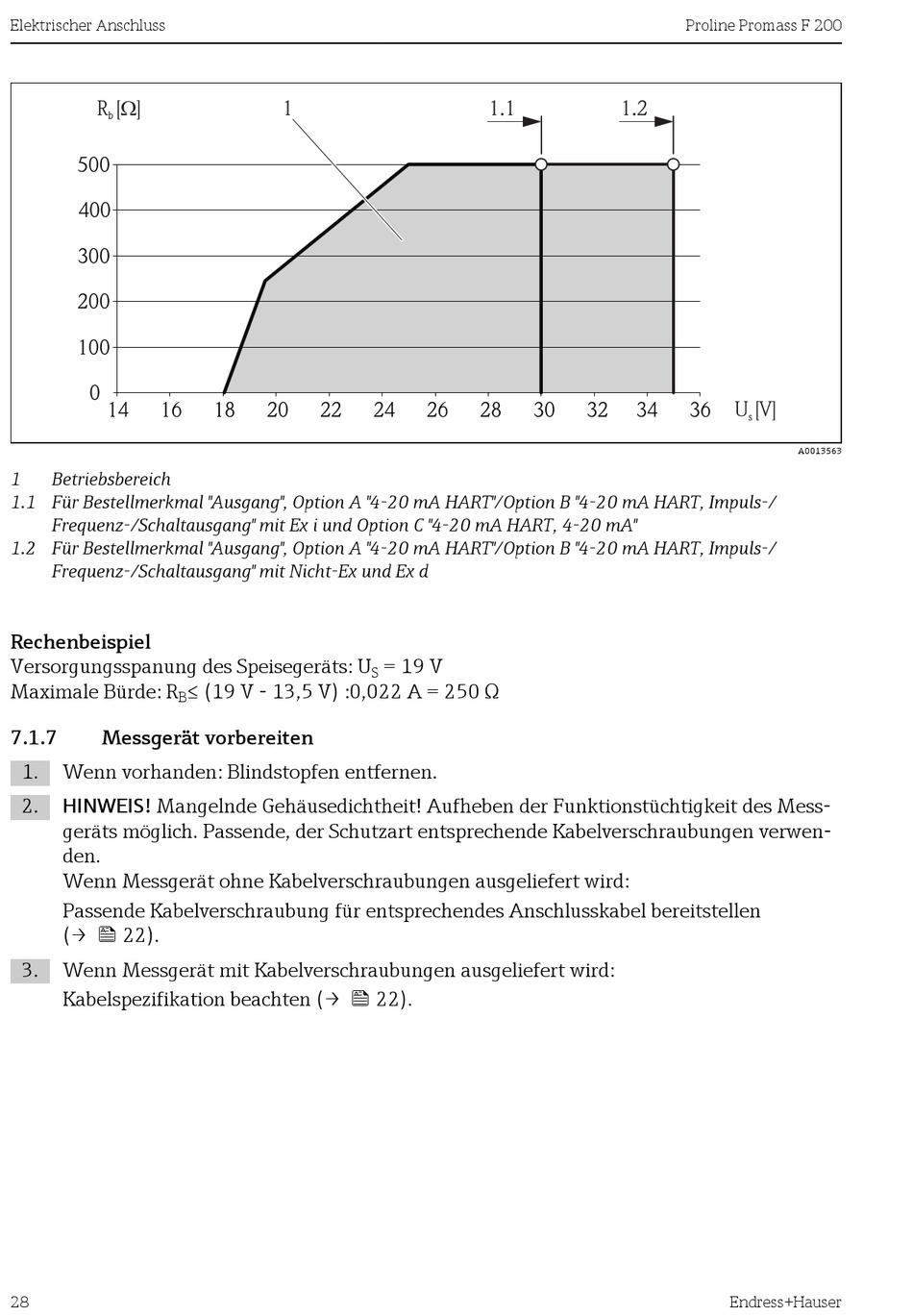

1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang" mit Ex i und Option C "4-20 mA HART, 4-20 mA"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts: U
Maximale Bürde: R
B
7.1.7 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des Mess-
geräts möglich. Passende, der Schutzart entsprechende Kabelverschraubungen verwen-
den.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
(→  22).
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten (→  22).
28
1
18 20 22
≤ (19 V - 13,5 V) :0,022 A = 250 Ω
1.1
24 26 28 30
= 19 V
S
Proline Promass F 200
1.2
U [V]
32 34 36
s
Endress+Hauser
A0013563
