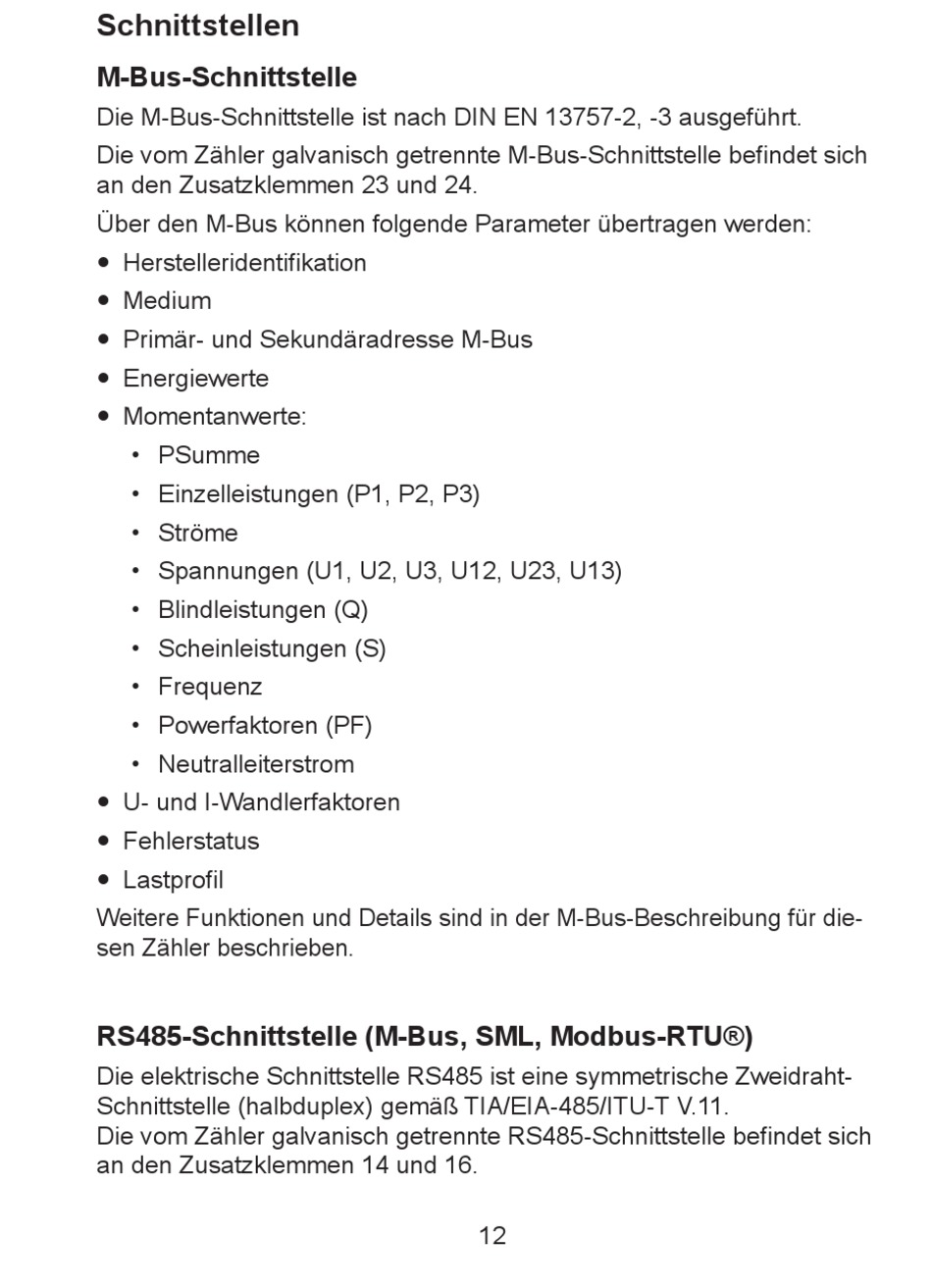

Schnittstellen
M-Bus-Schnittstelle
Die M-Bus-Schnittstelle ist nach DIN EN 13757-2, -3 ausgeführt.
Die vom Zähler galvanisch getrennte M-Bus-Schnittstelle befindet sich
an den Zusatzklemmen 23 und 24.
Über den M-Bus können folgende Parameter übertragen werden:
y Herstelleridentifikation
y Medium
y Primär- und Sekundäradresse M-Bus
y Energiewerte
y Momentanwerte:
• PSumme
• Einzelleistungen (P1, P2, P3)
• Ströme
• Spannungen (U1, U2, U3, U12, U23, U13)
• Blindleistungen (Q)
• Scheinleistungen (S)
• Frequenz
• Powerfaktoren (PF)
• Neutralleiterstrom
y U- und I-Wandlerfaktoren
y Fehlerstatus
y Lastprofil
Weitere Funktionen und Details sind in der M-Bus-Beschreibung für die-
sen Zähler beschrieben.
RS485-Schnittstelle (M-Bus, SML, Modbus-RTU®)
Die elektrische Schnittstelle RS485 ist eine symmetrische Zweidraht-
Schnittstelle (halbduplex) gemäß TIA/EIA-485/ITU-T V.11.
Die vom Zähler galvanisch getrennte RS485-Schnittstelle befindet sich
an den Zusatzklemmen 14 und 16.
12
