EMH metering eBZD-H Produkthandbuch
Elektronischen basiszähler
Verwandte Anleitungen für EMH metering eBZD-H
Inhaltszusammenfassung für EMH metering eBZD-H

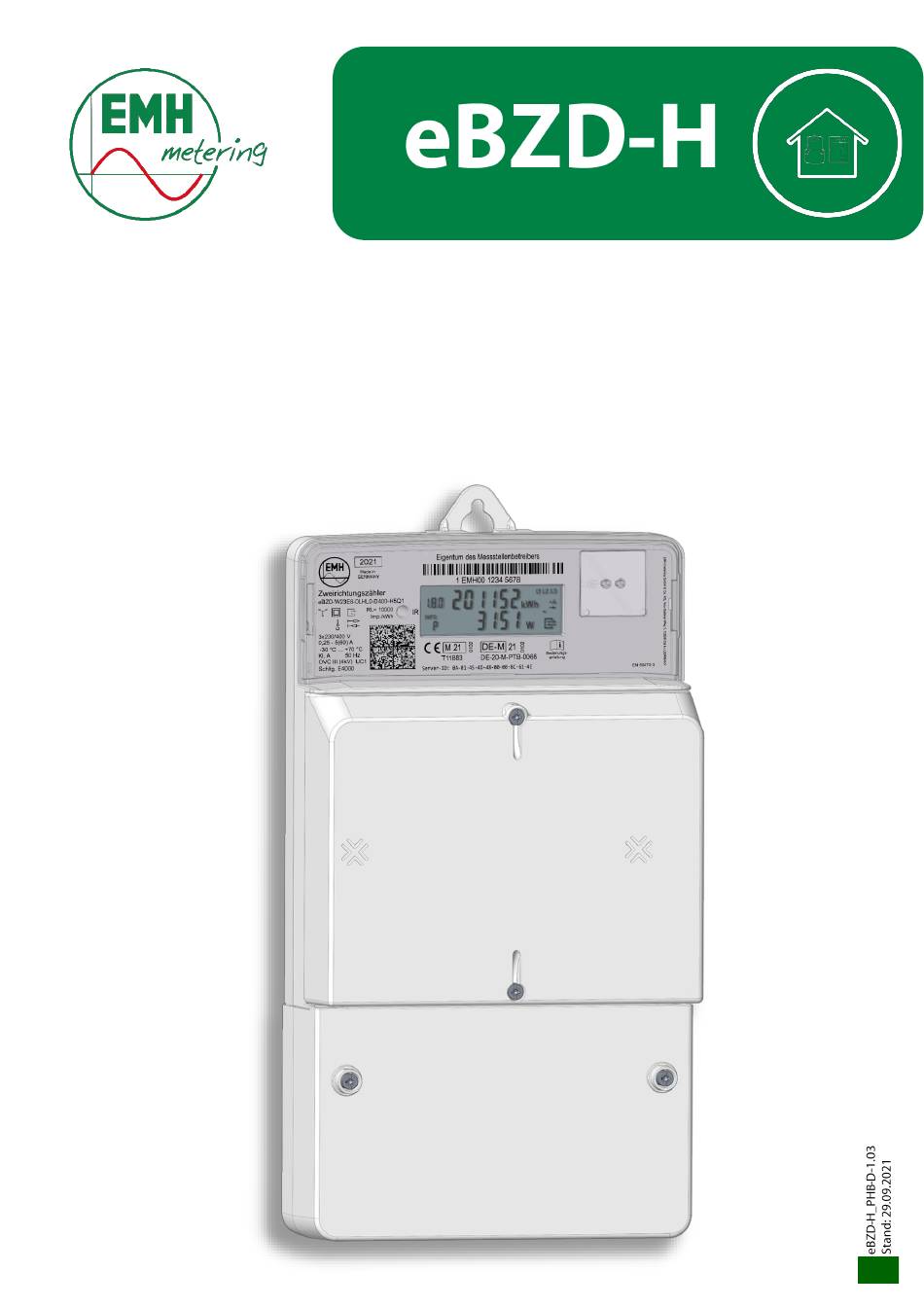

- Seite 1 Produkthandbuch für den elektronischen Basiszähler eBZD-H • GERÄTEBESCHREIBUNG • INSTALLATION • BEDIENUNG...
- Seite 2 Die Beschreibung der Produktspezifikation in diesem Handbuch stellt keinen Vertragsbestandteil dar. © 2021 EMH metering GmbH & Co. KG. Alle Rechte vorbehalten. Bei Fragen oder Anregungen erreichen Sie uns unter: EMH metering GmbH & Co. KG...
-
Seite 3: Hinweise Zum Produkthandbuch
Betrieb genommen werden. Geltungsbereich Diese Anleitung berücksichtigt alle Ausführungsvarianten des eBZD-H und der anzuschließenden Module. Beachten Sie, dass die Zähler in Bezug auf Konfiguration und Datenschnittstellen unterschiedlich ausgeführt sein können. Möglicherweise sind daher Zählermerkmale oder Komponenten beschrieben, die auf den von Ihnen eingesetzten Zähler nicht zutreffen. -
Seite 4: Dokumentationskonzept
Die Produktdokumentation zum eBZD-H besteht aus dem Datenblatt, einer Gebrauchsanleitung und dem Produkthandbuch. ⚫ Die Gebrauchsanleitung beschreibt den sicheren Umgang mit dem eBZD-H und den dazugehörigen Komponenten von der Installation bis zur Entsorgung. Anleitung und Warnhinweise sind unbedingt zu beachten. -
Seite 5: Inhaltsverzeichnis
Zusatzgeräte installieren und anschließen ................30 3.5.1 Zusatzgeräte installieren ....................30 3.5.2 Zusatzgeräte anschließen ....................30 3.5.3 Moduldeckel ........................31 3.5.4 Zusatzgeräte deinstallieren ....................31 3.5.5 Den Modul- und Klemmendeckel sichern ................32 Anzeigetest ..........................32 EMH metering GmbH & Co. KG... - Seite 6 4.8.1 Zähleranlauf ........................46 4.8.2 Service-Anzeige ......................... 47 4.8.3 Hauptmenü ........................48 Zubehör (optional) ...................... 50 Kommunikation ........................50 Konformitätserklärung....................50 DE-Konformitätserklärung ....................... 50 EU-Konformitätserklärung national ..................50 Anhang ........................51 Abkürzungsverzeichnis ......................51 EMH metering GmbH & Co. KG...
-
Seite 7: Zu Ihrer Sicherheit
Behandlung, erlischt der Gewährleistungsanspruch und die Konformitätserklärung. Die Plomben am Klemmendeckel / Moduldeckel dürfen nur durch autorisierte Personen gebrochen werden! Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch und die Konformitätserklärung. Gleiches gilt für den Bruch von Versiegelungen oder Verplombungen. EMH metering GmbH & Co. KG... -
Seite 8: Pflegehinweise
Wertstoff, wiederverwertbar: Metallteile Führen Sie diese nach Sorten getrennt der Wiederverwertung Führen Sie diese nach Sorten getrennt der Wiederverwertung Kunststoffteile (Regranulierung), ggf. der Müllverbrennung (Energiegewinnung durch thermische Verfahren) zu. Tabelle 1: Entsorgung der Gerätekomponenten EMH metering GmbH & Co. KG... -
Seite 9: Informationen Für Den Stromkunden
Die über die Impulsausgänge des Zählers übertragenen Daten dürfen nur in Geräten gespeichert und weiterverarbeitet werden, die nicht den Charakter von Zusatzeinrichtungen gemäß § 3 Nr. 24 MessEG haben und entsprechend § 6, Absatz (3) MessEG einer Konformitätserklärung ihrer Hersteller bedürfen. EMH metering GmbH & Co. KG... -
Seite 10: Gerätebeschreibung
⚫ optional Grid-Funktion (zusätzliche Momentanwerte) für Serviceanzeige und LMN-Schnittstelle. ⚫ optional DTF (Doppeltariffunktion) − Energiezählwerk je nach Ausführung (1.8.0 , 1.8.1/1.8.2 und/oder 2.8.0 , 2.8.1/2.8.2) − Nach einem Spannungsausfall befindet sich der Zähler automatisch im ersten Tarif (Default-Tarif) EMH metering GmbH & Co. KG... -
Seite 11: Technische Daten
Auflösung des 100 mWh Zählwerkstandes Datenkennzeichnung OBIS-Kennziffern unter dem Moduldeckel (bidirektional – Pull-Betrieb, 2. Datenschnittstelle (LMN) RS485, SML/COSEM, 921,6 kBit/s, sichere Kommunikation TLS gemäß BSI TR 03116-3) Versorgung über Kommunikationsgerät +12 V DC (extern) EMH metering GmbH & Co. KG... - Seite 12 Die Schutzart IP51 gilt auch für den Zähler mit Ausbrüchen im Moduldeckel (mit installierten Modulen) oder in der Klemmenabdeckung (mit durchgeführten Leitungen), sofern die Ausbrüche passgenau und fachgerecht durchgeführt werden. Es muss ein vollständiger Berührungsschutz und ein Schutz gegen Staubablagerungen im Innern gewährleistet sein. Technische Änderungen vorbehalten! EMH metering GmbH & Co. KG...
-
Seite 13: Funktionsschaltbild
Produkthandbuch für eBZD-H Gerätebeschreibung Funktionsschaltbild Abbildung 1: Blockschaltbild EMH metering GmbH & Co. KG... -
Seite 14: Gehäuse-, Anzeige- Und Bedienelemente
(INFO-, Kundenschnittstelle) einem Auslesegerät (unidirektional) Anzeige von Messwerten, Zählerständen Anzeige und Statusinformationen Befestigung und Plombierung des Plombierschrauben Moduldeckel Moduldeckels Abdeckung des Hutschienenbereichs Moduldeckel (Zusatzgeräte) Befestigung und Plombierung des Plombierschrauben Klemmendeckel Klemmendeckels Klemmendeckel Abdeckung des Klemmenblocks EMH metering GmbH & Co. KG... -
Seite 15: Leistungsschild
Frequenz, Schaltungs- nummer 11. Spannung, Strom, und Temperaturbereich 12. Schutzklasse II, Netz- und Anschlussart, Angabe der Phase bei Einphasenanwendung, = Rücklaufsperre (optional) = Zweirichtungs- zähler (optional) = Kommunikations- symbol (bidirektional) 13. Typbezeichnung und Typenschlüssel EMH metering GmbH & Co. KG... -
Seite 16: Anzeige
Anzeige bei aktiver Kommunikation der LMN-Schnittstelle Einheit des angezeigten Wertes Wertebereich Kennzeichnung der angezeigten Werte Kennzeichnung der aktiven Service-Anzeige in der 2. Zeile Anzeige des aktiven Tarifs A = Abrechnungsrelevante Daten S = Statusinformation I = Informationsanzeige EMH metering GmbH & Co. KG... -
Seite 17: Beispiele Für Anzeigen
1. Zeile der Anzeige: keine Angabe 2. Zeile der Anzeige: Löschen der historischen Werte (1d, 7d, 30d und 365d) 1. Zeile der Anzeige: keine Angabe 2. Zeile der Anzeige: Aktivierung des „Vollständigen Datensatzes“ auf der INFO-Schnittstelle EMH metering GmbH & Co. KG... -
Seite 18: Kommunikationssymbol
Arbeitszählwerk 0,1 Wh Momentanwirkleistung historischer Wert seit - - - letzter Nullstellung historische Werte - - - Spannungseffektivwert 0,1 V Stromeffektivwert 0,01 A Phasenwinkel ° 1 ° Frequenz 0,1 Hz Tabelle 5: Messwertauflösung EMH metering GmbH & Co. KG... -
Seite 19: Schnittstelle
01 00 01 08 01 FF Zählwerk positive Wirkenergie, Tarif 1 1.8.1 01 00 01 08 02 FF Zählwerk positive Wirkenergie, Tarif 2 1.8.2 01 00 02 08 00 FF Zählwerk negative Wirkenergie, tariflos 2.8.0 EMH metering GmbH & Co. KG... -
Seite 20: Rs485 Datenschnittstelle
RS485 Bus-Leitung B+ Abbildung 5: Pinbelegung der RJ12-Buchse Stellen Sie sicher, dass alle Zähler, die am LMN Bus angeschlossen sind, sich in Betrieb befinden, damit es zu keinen Störungen der Kommunikation auf der LMN- Schnittstelle kommt. EMH metering GmbH & Co. KG... -
Seite 21: Ein- Und Ausgänge
250 V AC/DC, 100 mA potentialfrei Generell werden die Impulse für die Energierichtung +A und -A ausgegeben. Die Parameter sind werkseitig parametriert. Die Impulskonstante beträgt 500 Imp./kWh mit einer Impulslänge von 60 ms. EMH metering GmbH & Co. KG... -
Seite 22: Installation Und Inbetriebnahme
Der Zähler darf nicht außerhalb der spezifizierten technischen Daten betrieben werden. Stellen Sie sicher, dass ein Zähler installiert wird, der für den vorgesehenen Einsatzzweck geeignet ist. Beachten Sie unbedingt die geltenden gesetzlichen Vorschriften, das anzuwendende Normenwerk sowie die allgemein anerkannten Regeln der Technik. EMH metering GmbH & Co. KG... -
Seite 23: Sicherungsfach Und Zusatzgeräteversorgung
Beschädigung des Gerätes durch Benutzung ungeeigneter Sicherungen! • Verwenden Sie ausschließlich die von EMH zur Verfügung gestellte Sicherung vom Typ 1,6 A, flink, 6.3 x 32 mm, Trennvermögen: 50kA@500VAC Abbildung 6:Sicherungshalter mit Sicherung und Steckbrücke EMH metering GmbH & Co. KG... -
Seite 24: Montagerichtung Der Steckbrücke
2. Nutzen Sie einen Schraubendreher (Schlitz 3,5mm) um die Steckbrücke vorsichtig heraus zu hebeln 3. Drehen Sie die Steckbrücke um 180° und stecken Sie die Brücke wieder hinein 4. Setzen Sie den Sicherungshalter wieder ein EMH metering GmbH & Co. KG... -
Seite 25: Steckverbinder
Der Steckverbinder versorgt die Zusatzgeräte, wie z. B. ein SMGw, mit Netzspannung 1 x 230 V und ist wie folgt belegt: L3 - Außenleiter 230 V nicht belegt N - Neutralleiter Abbildung 8: Belegung des Steckverbinders EMH metering GmbH & Co. KG... -
Seite 26: Den Zähler Montieren
Lösen Sie die Plombierschrauben des Klemmendeckels und entfernen Sie den Klemmendeckel vom Gerät. Positionieren und montieren Sie den Zähler lotrecht auf dem Zählerplatz. Nutzen Sie hierfür ggf. die bauseits vorhandenen Zählerschrauben zur Befestigung des Zählers auf dem Zählerkreuz. EMH metering GmbH & Co. KG... -
Seite 27: Den Zähler Anschließen
Zählern der Bemessungsgebrauchskategorie der Zählereinrichtung. • Die bei einem Zähler zum Anschluss verwendeten Verbindungskabel müssen hinsichtlich des Typs, des Querschnitts, der Spannung und der Temperatur entsprechend der maximalen Belastung des Zählers und der Installationsumgebung ausgewählt werden. EMH metering GmbH & Co. KG... - Seite 28 Klemmenabmessungen und Drehmomente – Zähler mit direktem Anschluss, 60 A Tabelle 7: Abbildung 11: Klemmenblock von unten für Zähler mit direktem Anschluss bis 60 A Abbildung 12: Klemmenblock von vorne für Zähler mit direktem Anschluss bis 60 A EMH metering GmbH & Co. KG...
-
Seite 29: Klemmendeckel
Die Schutzart IP51 gilt auch für den Zähler mit Ausbrüchen im Moduldeckel (mit installierten Modulen) oder in der Klemmenabdeckung (mit durchgeführten Leitungen), sofern die Ausbrüche passgenau und fachgerecht durchgeführt werden. Es muss ein vollständiger Berührungsschutz und ein Schutz gegen Staubablagerungen im Innern gewährleistet sein. EMH metering GmbH & Co. KG... -
Seite 30: Zusatzgeräte Installieren Und Anschließen
Beachten Sie, dass Sie nach der Montage den Halterungs-Clip manuell arretieren müssen! Abbildung 14: Zusatzgerät installieren 3.5.2 Zusatzgeräte anschließen Beachten Sie beim Anschluss der Zusatzgeräte unbedingt die entsprechenden Installationsanweisungen. EMH metering GmbH & Co. KG... -
Seite 31: Moduldeckel
Nach Entfernen des Modul- und Klemmendeckels besteht die Gefahr, mit Kontakten in Berührung zu kommen, die Netzspannung führen. • Vermeiden Sie die Berührung der Anschlussklemmen im Klemmenblock des Zählers. • Vermeiden Sie die Berührung der Spannungsklemmen von Anschlussleitungen. EMH metering GmbH & Co. KG... -
Seite 32: Den Modul- Und Klemmendeckel Sichern
Firmware-Version und Firmwareprüfsumme Beim Anlegen der Spannung nach dem Displaytest werden für jeweils ca. 5 s die Firmware-Versionsnummern und die Firmware-Prüfsummen angezeigt. Bei aktivierter Service-Anzeige werden die Firmware-Versionsnummer und die Firmware-Prüfsumme entsprechend der parametrierten Liste angezeigt. EMH metering GmbH & Co. KG... -
Seite 33: Installationskontrollanzeige
⚫ Die Anzeige zeigt den Zählerstand an. Mit jedem Impuls der Prüf-LED (100 mWh) wandert der Balken, im Sinne einer sich drehenden Läuferscheibe, eine Stelle weiter. ⚫ Ab ca. 1 kW findet keine schnellere Veränderung mehr statt. ⚫ Die Energierichtungsanzeige ist aktiv. EMH metering GmbH & Co. KG... -
Seite 34: Prüf-Led
Werte Information PIN korrekt PIN falsch Anzeigetest PIN-Eingabe Momentanwirkleistung Historischer Wert seit letzter Nullstellung Historischer Tageswert Historischer Wochenwert Historischer Monatswert 365d Historischer Jahreswert Datensatz INFO- Schnittstelle PIN-Schutz-Abfrage x = angezeigte Werte Tabelle 8: Aufrufliste EMH metering GmbH & Co. KG... - Seite 35 Die Berechnung der historischen Werte erfolgt auf Grundlage der tariflosen Energiezählwerke. Sofern zum Zähler über die LMN-Schnittstelle ein TLS-Kanal aufgebaut worden ist und der Zustand „Betrieb in einer gesicherten SMGw-Umgebung“ gilt, wird die Anzeige der historischen Werte deaktiviert. EMH metering GmbH & Co. KG...
-
Seite 36: Funktionen Und Bedienung
Geben Sie die 1. Ziffer Ihrer PIN ein, indem Sie das optische Bedienelement kurz (< 4,5 s) betätigen. Mit jeder weiteren kurzen Betätigung wird die Ziffer um 1 hochgezählt. Nach einer Wartezeit von 3 s geben Sie die 2. Ziffer ein. - 3 0 - - - Darstellungsbeispiel: EMH metering GmbH & Co. KG... -
Seite 37: Automatischer Rücksprung
⚫ erfolgt die Aktivierung der Datenschutz-Option (INF OFF) mit reduziertem Datensatz auf der Info-Schnittstelle ⚫ ist der PIN-Schutz für die nächsten Aufrufliste aktiv „PIN on“ Nach Spannungswiederkehr startet der Zähler entweder mit der Voreinstellung „on“ oder „OFF“, je nachdem, welche Konfigurationsvariante werksseitig eingestellt wurde. EMH metering GmbH & Co. KG... -
Seite 38: Tarifsteuerung (Optional)
Doppeltarif-Funktion“ folgende Funktionen zu setzen: ⚫ „inverse“ Tarifsteuerung (Default-Tarif ist dann x.8.2, durch Ansteuerung wird x.8.1 aktiviert) ⚫ Tarifkopplung für die Energierichtungen +A und -A (durch Klemme 13 und 15 werden Tarifregister für +A und -A zusammen aktiviert) EMH metering GmbH & Co. KG... -
Seite 39: Metrologische Prüfung Des Zählers
Einzelphasen-Blindleistung Q2 in Quadrant IV Einzelphasen-Blindleistung Q3 in Quadrant IV Momentan-Blindleistung Quadrant IV Frequenz Phasenwinkel U-L1 zu U-L2 Phasenwinkel U-L3 zu U-L1 Phasenwinkel I-L1 zu U-L1 Phasenwinkel I-L2 zu U-L2 Phasenwinkel I-L3 zu U-L3 EMH metering GmbH & Co. KG... -
Seite 40: Kommunikationsparameter
01 00 5E 31 00 04 Private Key und Zertifikat zum TLS-Kanal Schreiben Octet-String Es wird mit einer ‚SML_Attention‘ mit Fehlercode ‚FE 09‘ geantwortet, falls die geschriebene Byte-Anzahl oder das Format nicht den Anforderungen der TR 03109 genügt. EMH metering GmbH & Co. KG... - Seite 41 „... FD 00“ beantwortet. Das Schreiben mit ‚FALSE‘ wird mit dem Attention-Code „... FE 00“ beantwortet. Wird der Auftrag mit ‚TRUE‘ gesendet und die Berechnung kann nicht angestoßen werden, wird mit dem Attention-Code „FE 15“ geantwortet. EMH metering GmbH & Co. KG...
- Seite 42 ‚Reset‘ setzt alle historischen Werte (+A, -A) Reset zu ‚0‘. Der historische Wert seit letzter Nullstellung wird nicht zurück-gesetzt. Soll das Register gelesen werden, wenn der Wert nicht verfügbar ist, wird mit einer „SML-Attention“ und Fehlercode „0x8181C7C7E001“ geantwortet. EMH metering GmbH & Co. KG...
- Seite 43 „SML- Attention“ und Fehlercode „0x8181C7C7E001“ geantwortet. 00 DF 69 6B 61 FF Aktivierung/Deaktivierung Installationsanzeige Lesen/ Boolean Schreiben 01 00 00 02 02 FF Schaltprogrammnummer Lesen/ Octet String Schreiben EMH metering GmbH & Co. KG...
- Seite 44 01 00 08 07 00 FF Momentan-Blindleistung Quadrant IV Lesen Unsigned64 01 00 24 07 00 FF Momentan-Wirkleistung PL1 (Zahlenwert mit Lesen Signed64 Vorzeichen) 01 00 38 07 00 FF Momentan-Wirkleistung PL2 (Zahlenwert mit Lesen Signed64 Vorzeichen) EMH metering GmbH & Co. KG...
-
Seite 45: Manipulationserkennung
⚫ wechselt das Display (nur bei mechanischer Manipulation) wieder in den Normalbetrieb ⚫ wird nach 24h oder Spannungswiederkehr der Status „Manipulation“ zurückgesetzt ⚫ kann der Status „Manipulation“ durch Senden eines entsprechenden Befehls sofort zurückgesetzt werden EMH metering GmbH & Co. KG... -
Seite 46: Service-Anzeige (Optional)
Spannungswert auf der Anzeige drch ein blinkendes „---.-“ ersetzt. ⚫ Strom I1, I2, I3 ⚫ Einzelphasenleistung P1, P2, P3 ⚫ Phasenwinkel − U − I ⚫ Frequenz ⚫ Firmware-Versionen und Firmware-Prüfsummen Menüführung 4.8.1 Zähleranlauf (nur bei geschlossenem Klemmendeckel) Abbildung 16: Darstellung Zähleranlauf EMH metering GmbH & Co. KG... -
Seite 47: Service-Anzeige
Produkthandbuch für eBZD-H Funktionen und Bedienung 4.8.2 Service-Anzeige (nur bei geöffnetem Klemmendeckel) Abbildung 17: Darstellung Service-Anzeige EMH metering GmbH & Co. KG... -
Seite 48: Hauptmenü
Funktionen und Bedienung Produkthandbuch für eBZD-H 4.8.3 Hauptmenü (Teil 1) EMH metering GmbH & Co. KG... - Seite 49 *3) Innerhalb der Konfiguration kann die Anzeige der Momentanleistung nach der Pin-Eingabe festgelegt werden. *4) Innerhalb der Konfiguration kann die Anzeige der historischen Werte für die jeweiligen Zählwerke festgelegt werden. Die Anzeige erfolgt als Tages-, Wochen-, Monate- und Jahreswerte. EMH metering GmbH & Co. KG...
-
Seite 50: Zubehör (Optional)
Die aktuelle DE-Konformitätserklärung finden Sie auf der Internetseite im Bereich „Produkte & Lösungen“ bei der Produktbeschreibung zum Zähler. www.emh-metering.com EU-Konformitätserklärung national Die aktuelle EU-Konformitätserklärung finden Sie auf der Internetseite im Bereich „Produkte & Lösungen“ bei der Produktbeschreibung zum Zähler. www.emh-metering.com EMH metering GmbH & Co. KG... -
Seite 51: Anhang
Optischer Kommunikationskopf OKK-BKE Optischer Kommunikationskopf für eine befestigungs- und kontaktier Einrichtung Überspannungskategorie Personal Identity Number (Persönliche Kennzahl; Geheimnummer) SMGw Smart Meter Gateway Smart Message Language Betätigungsdauer Gebrauchskategorie Verband der Elektrotechnik, Elektronik und Informationstechnik e.V. EMH metering GmbH & Co. KG... -
Seite 52: Normen Und Richtlinien
Laststeuerung - Teil 21: Datenübertragung für festen und mobilen Anschluss Smart Message Language Version 1.04 FNN-Lastenheft Lastenheft Basiszähler - Funktionale Merkmale, Version 1.4.1 Basiszähler FNN-Lastenheft Lastenheft Leitungsgebundene LMN-Protokolle, Version 1.1 FNN-Lastenheft Lastenheft Konstruktion Basiszähler und Smart-Meter-Gateway, Konstruktion Version 1.3 EMH metering GmbH & Co. KG... - Seite 53 Produkthandbuch für eBZD-H Anhang EMH metering GmbH & Co. KG...
