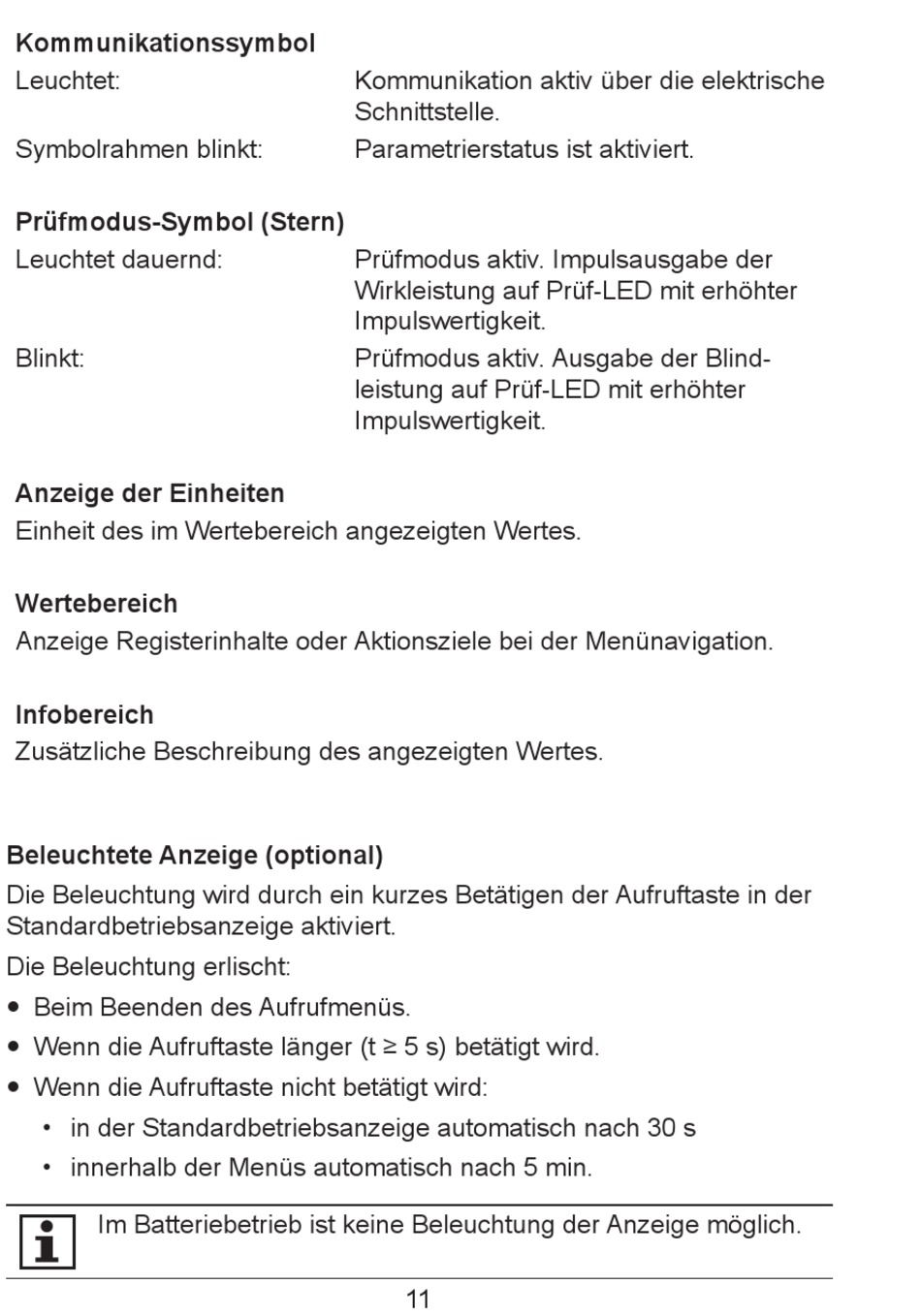

Kommunikationssymbol
Leuchtet:
Symbolrahmen blinkt:
Prüfmodus-Symbol (Stern)
Leuchtet dauernd:
Blinkt:
Anzeige der Einheiten
Einheit des im Wertebereich angezeigten Wertes.
Wertebereich
Anzeige Registerinhalte oder Aktionsziele bei der Menünavigation.
Infobereich
Zusätzliche Beschreibung des angezeigten Wertes.
Beleuchtete Anzeige (optional)
Die Beleuchtung wird durch ein kurzes Betätigen der Aufruftaste in der
Standardbetriebsanzeige aktiviert.
Die Beleuchtung erlischt:
y Beim Beenden des Aufrufmenüs.
y Wenn die Aufruftaste länger (t ≥ 5 s) betätigt wird.
y Wenn die Aufruftaste nicht betätigt wird:
• in der Standardbetriebsanzeige automatisch nach 30 s
• innerhalb der Menüs automatisch nach 5 min.
Im Batteriebetrieb ist keine Beleuchtung der Anzeige möglich.
Kommunikation aktiv über die elektrische
Schnittstelle.
Parametrierstatus ist aktiviert.
Prüfmodus aktiv. Impulsausgabe der
Wirkleistung auf Prüf-LED mit erhöhter
Impulswertigkeit.
Prüfmodus aktiv. Ausgabe der Blind-
leistung auf Prüf-LED mit erhöhter
Impulswertigkeit.
11
