7.1.3 Pinbelegung Gerätestecker
Geräteausführung: 2 Impuls-/Frequenz-/Schaltausgänge
Bestellmerkmal "Ausgang, Eingang", Option 3:
2 Impuls-/Frequenz-/Schaltausgang
+
E
-
 7 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
B Stecker: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
E PELV- oder SELV-Spannungsversorgung
1...8 Pinbelegung
Pinbelegung
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 + Impuls-/Frequenz-/Schaltausgang
6 – Impuls-/Frequenz-/Schaltausgang 1
7 – Impuls-/Frequenz-/Schaltausgang 2
8 – Service-Schnittstelle GND
RSE 8
M12x1
A B
2 2
3 3
8
1
4 4
7 5 5
6
A B
1
2
3
4
5
6
7
8

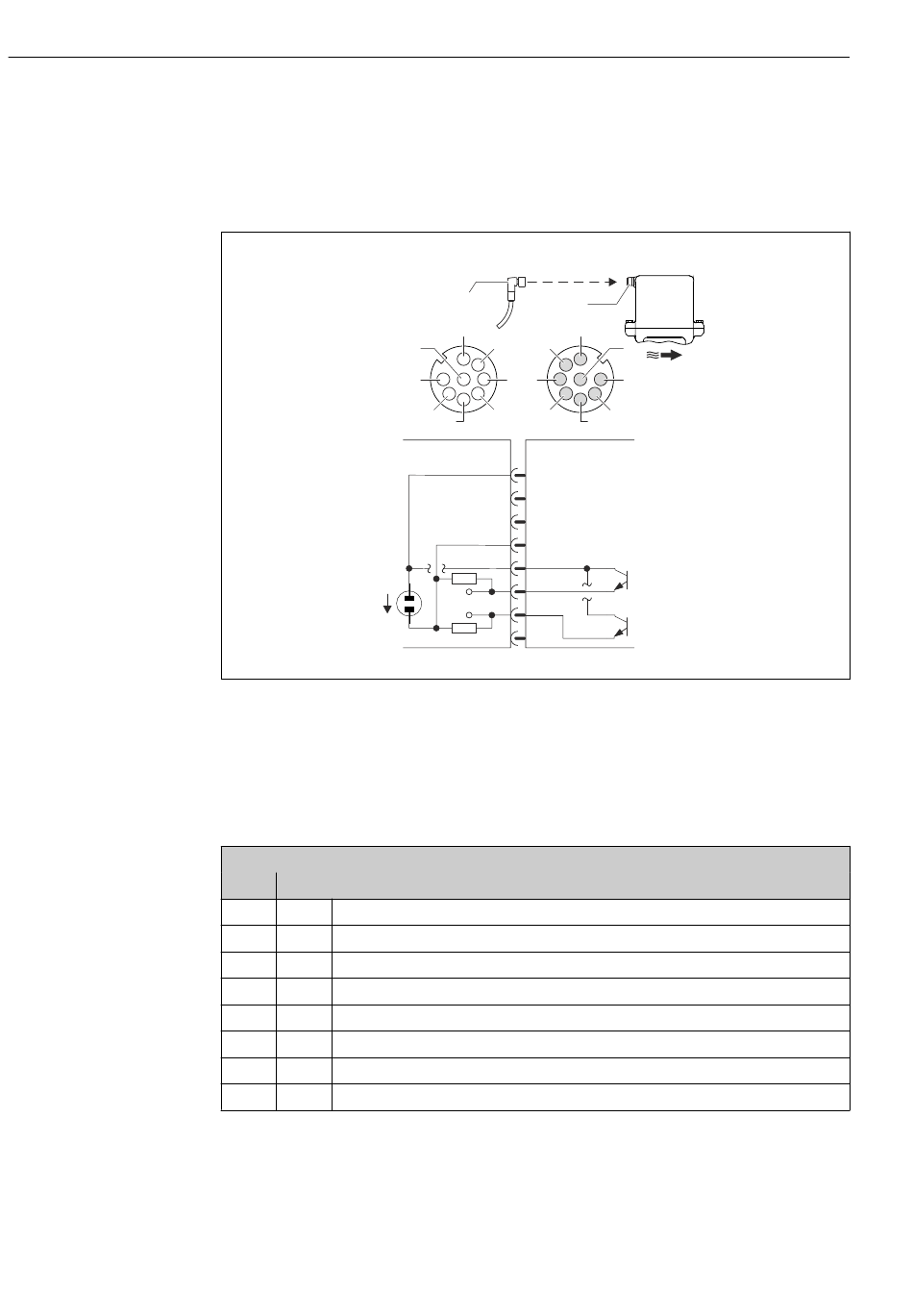

Anschluss: Kupplung (A) – Stecker (B)
8
1
7
6
Endress+Hauser
Dosimag
A0025981
