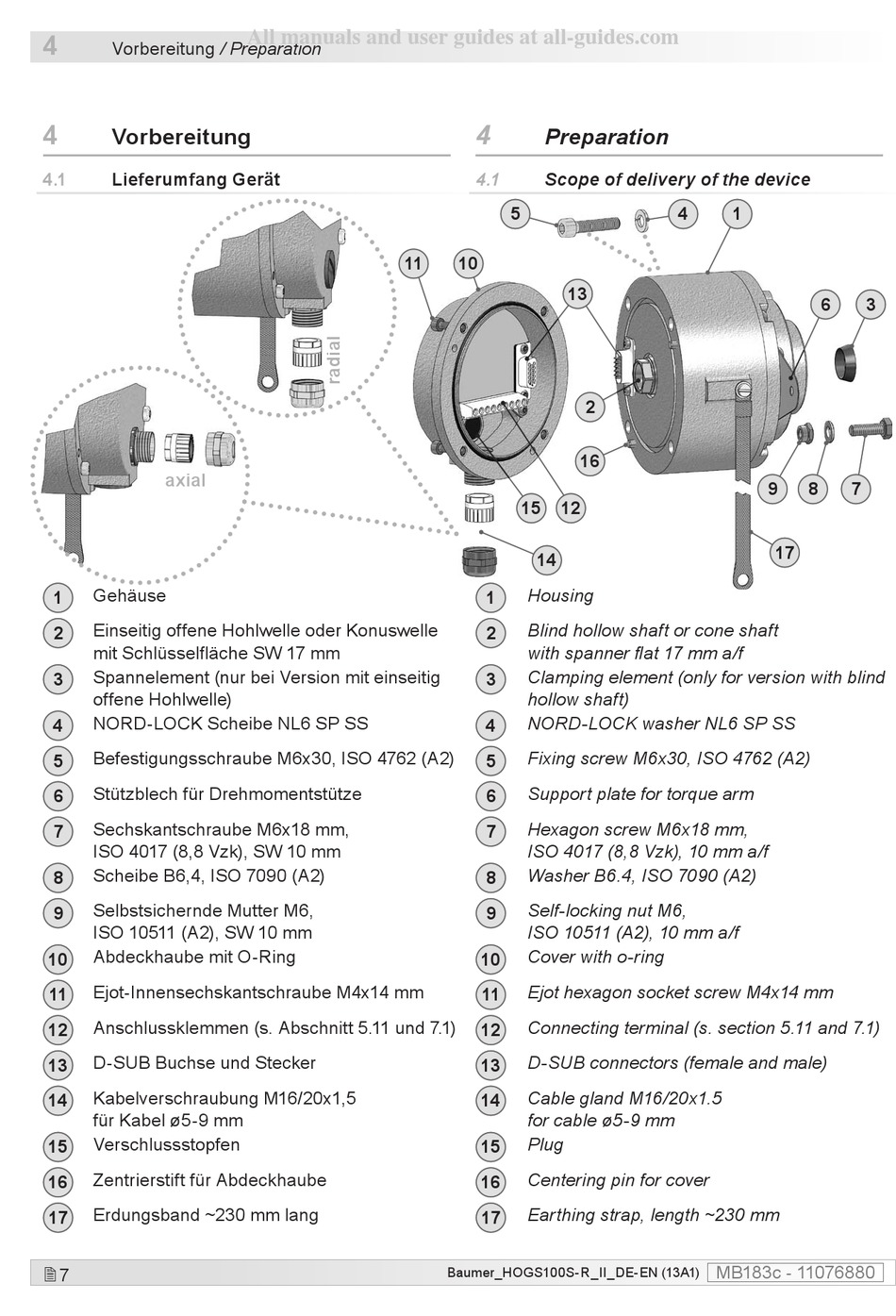

Vorbereitung / Preparation
4
Vorbereitung
4.1
Lieferumfang Gerät
axial
Gehäuse
1
Einseitig offene Hohlwelle oder Konuswelle
2
mit Schlüsselfläche SW 17 mm
Spannelement (nur bei Version mit einseitig
3
offene Hohlwelle)
NORD-LOCK Scheibe NL6 SP SS
4
Befestigungsschraube M6x30, ISO 4762 (A2)
5
Stützblech für Drehmomentstütze
6
Sechskantschraube M6x18 mm,
7
ISO 4017 (8,8 Vzk), SW 10 mm
Scheibe B6,4, ISO 7090 (A2)
8
Selbstsichernde Mutter M6,
9
ISO 10511 (A2), SW 10 mm
Abdeckhaube mit O-Ring
10
Ejot-Innensechskantschraube M4x14 mm
11
Anschlussklemmen (s. Abschnitt 5.11 und 7.1)
12
D-SUB Buchse und Stecker
13
Kabelverschraubung M16/20x1,5
14
für Kabel ø5-9 mm
Verschlussstopfen
15
Zentrierstift für Abdeckhaube
16
Erdungsband ~230 mm lang
17
7
All manuals and user guides at all-guides.com
11
4
Preparation
4.1
Scope of delivery of the device
5
10
13
2
16
15
12
14
Housing
1
Blind hollow shaft or cone shaft
2
with spanner flat 17 mm a/f
Clamping element (only for version with blind
3
hollow shaft)
NORD-LOCK washer NL6 SP SS
4
Fixing screw M6x30, ISO 4762 (A2)
5
Support plate for torque arm
6
Hexagon screw M6x18 mm,
7
ISO 4017 (8,8 Vzk), 10 mm a/f
Washer B6.4, ISO 7090 (A2)
8
Self-locking nut M6,
9
ISO 10511 (A2), 10 mm a/f
Cover with o-ring
10
Ejot hexagon socket screw M4x14 mm
11
Connecting terminal (s. section 5.11 and 7.1)
12
D-SUB connectors (female and male)
13
Cable gland M16/20x1.5
14
for cable ø5-9 mm
Plug
15
Centering pin for cover
16
Earthing strap, length ~230 mm
17
Baumer_HOGS100S-R_II_DE-EN (13A1)
4
1
6
9
8
7
17
MB183c - 11076880
