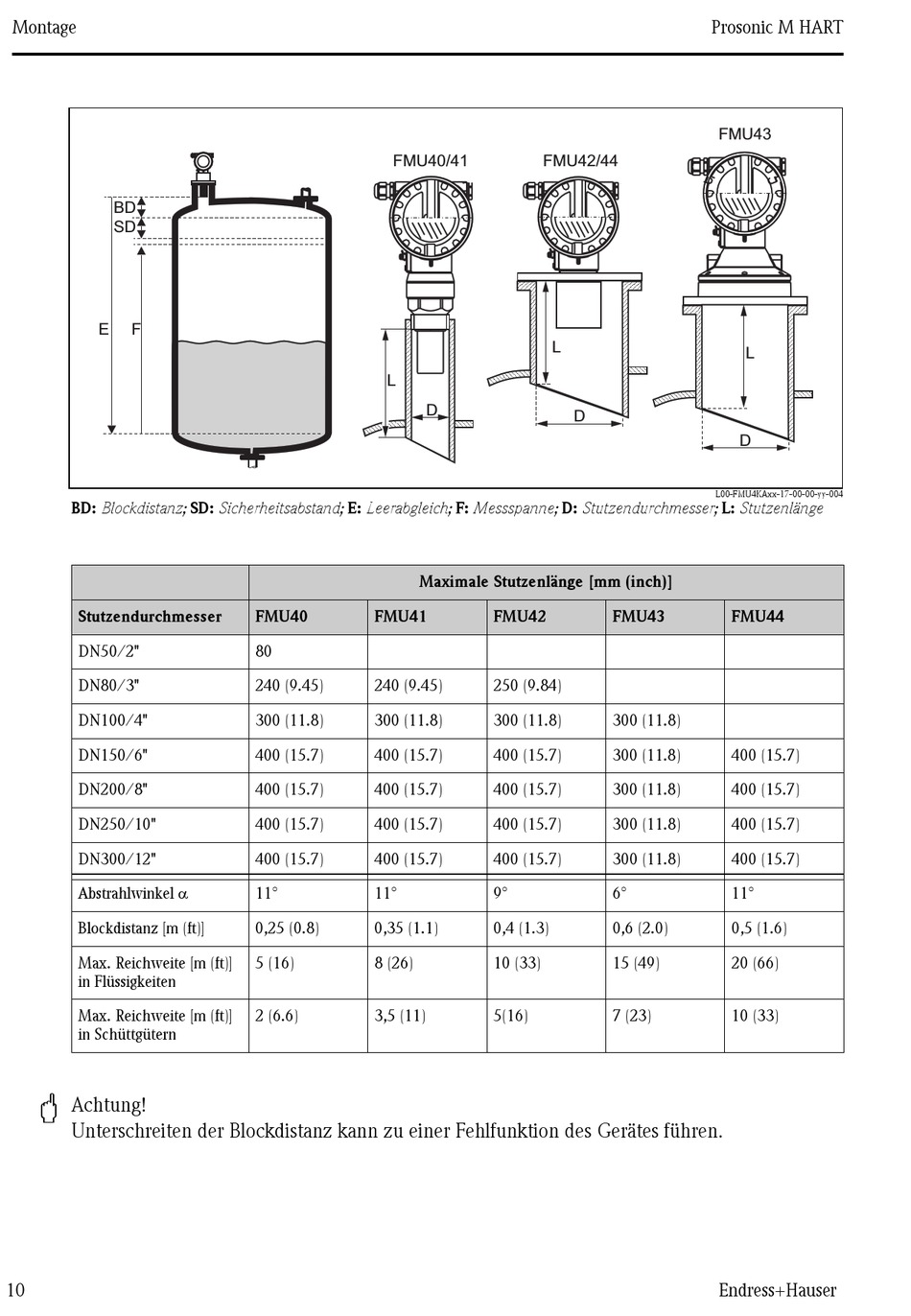

Montage
BD
SD
E
F
BD: Blockdistanz; SD: Sicherheitsabstand; E: Leerabgleich; F: Messspanne; D: Stutzendurchmesser; L: Stutzenlänge
Stutzendurchmesser
DN50/2"
DN80/3"
DN100/4"
DN150/6"
DN200/8"
DN250/10"
DN300/12"
Abstrahlwinkel α
Blockdistanz [m (ft)]
Max. Reichweite [m (ft)]
in Flüssigkeiten
Max. Reichweite [m (ft)]
in Schüttgütern
"
Achtung!
Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Gerätes führen.
10
FMU40/41
L
D
Maximale Stutzenlänge [mm (inch)]
FMU40 FMU41
80
240 (9.45) 240 (9.45)
300 (11.8) 300 (11.8)
400 (15.7) 400 (15.7)
400 (15.7) 400 (15.7)
400 (15.7) 400 (15.7)
400 (15.7) 400 (15.7)
11° 11°
0,25 (0.8) 0,35 (1.1)
5 (16) 8 (26)
2 (6.6) 3,5 (11)
FMU42/44
L
D
FMU42 FMU43
250 (9.84)
300 (11.8) 300 (11.8)
400 (15.7) 300 (11.8)
400 (15.7) 300 (11.8)
400 (15.7) 300 (11.8)
400 (15.7) 300 (11.8)
9° 6°
0,4 (1.3) 0,6 (2.0)
10 (33) 15 (49)
5(16) 7 (23)
Prosonic M HART
FMU43
L
D
L00-FMU4KAxx-17-00-00-yy-004
FMU44
400 (15.7)
400 (15.7)
400 (15.7)
400 (15.7)
11°
0,5 (1.6)
20 (66)
10 (33)
