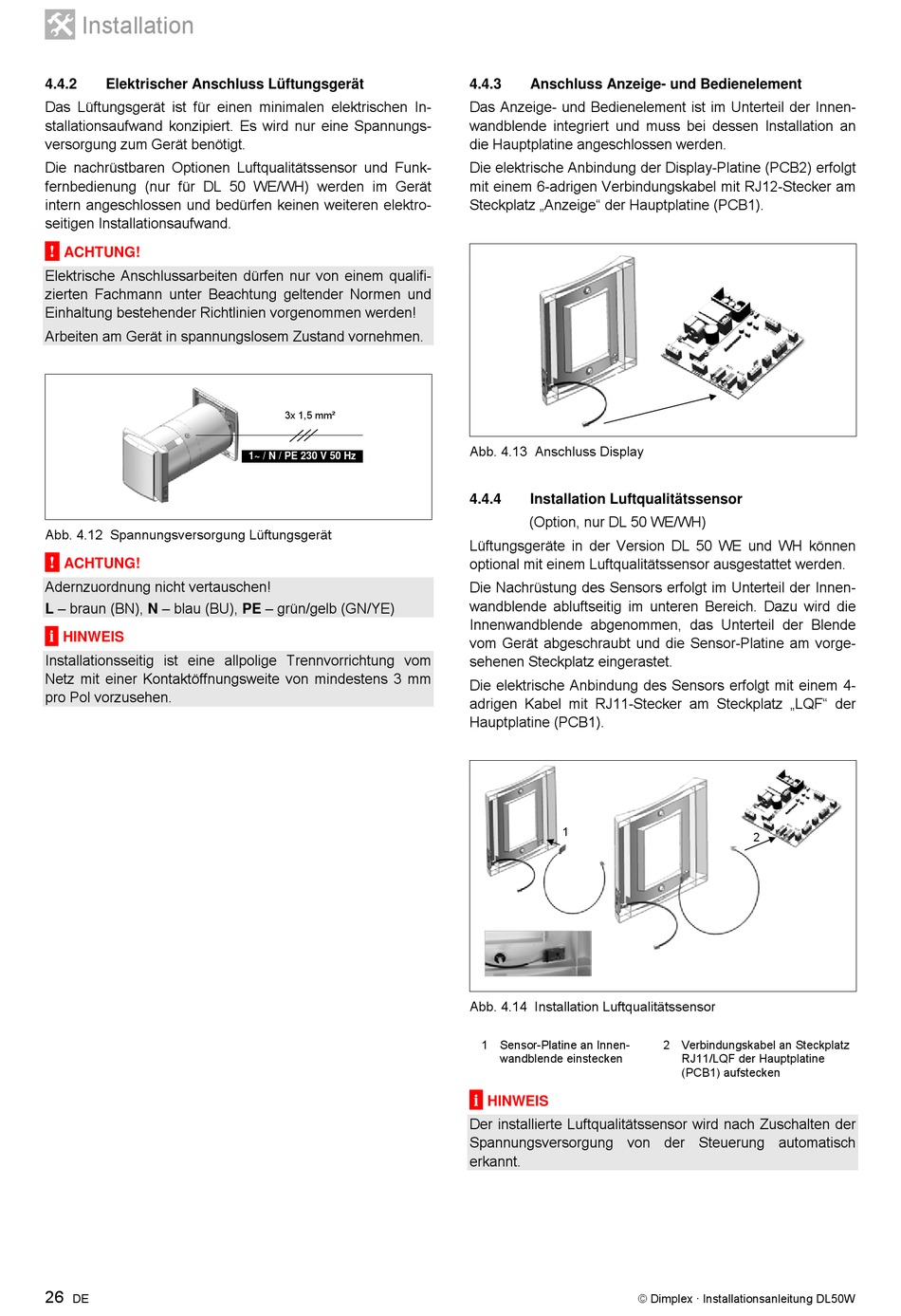

Installation
4.4.2 Elektrischer Anschluss Lüftungsgerät
Das Lüftungsgerät ist für einen minimalen elektrischen In-
stallationsaufwand konzipiert. Es wird nur eine Spannungs-
versorgung zum Gerät benötigt.
Die nachrüstbaren Optionen Luftqualitätssensor und Funk-
fernbedienung (nur für DL 50 WE/WH) werden im Gerät
intern angeschlossen und bedürfen keinen weiteren elektro-
seitigen Installationsaufwand.
!
ACHTUNG!
Elektrische Anschlussarbeiten dürfen nur von einem qualifi-
zierten Fachmann unter Beachtung geltender Normen und
Einhaltung bestehender Richtlinien vorgenommen werden!
Arbeiten am Gerät in spannungslosem Zustand vornehmen.
Abb. 4.12 Spannungsversorgung Lüftungsgerät
!
ACHTUNG!
Adernzuordnung nicht vertauschen!
L – braun (BN), N – blau (BU), PE – grün/gelb (GN/YE)
i
HINWEIS
Installationsseitig ist eine allpolige Trennvorrichtung vom
Netz mit einer Kontaktöffnungsweite von mindestens 3 mm
pro Pol vorzusehen.
26
DE
3x 1,5 mm²
1~ / N / PE 230 V 50 Hz
4.4.3

Anschluss Anzeige- und Bedienelement

Das Anzeige- und Bedienelement ist im Unterteil der Innen-
wandblende integriert und muss bei dessen Installation an
die Hauptplatine angeschlossen werden.
Die elektrische Anbindung der Display-Platine (PCB2) erfolgt
mit einem 6-adrigen Verbindungskabel mit RJ12-Stecker am
Steckplatz „Anzeige" der Hauptplatine (PCB1).
Abb. 4.13 Anschluss Display
4.4.4 Installation Luftqualitätssensor
(Option, nur DL 50 WE/WH)
Lüftungsgeräte in der Version DL 50 WE und WH können
optional mit einem Luftqualitätssensor ausgestattet werden.
Die Nachrüstung des Sensors erfolgt im Unterteil der Innen-
wandblende abluftseitig im unteren Bereich. Dazu wird die
Innenwandblende abgenommen, das Unterteil der Blende
vom Gerät abgeschraubt und die Sensor-Platine am vorge-
sehenen Steckplatz eingerastet.
Die elektrische Anbindung des Sensors erfolgt mit einem 4-
adrigen Kabel mit RJ11-Stecker am Steckplatz „LQF" der
Hauptplatine (PCB1).
1
Abb. 4.14 Installation Luftqualitätssensor
1 Sensor-Platine an Innen-
wandblende einstecken
i
HINWEIS
Der installierte Luftqualitätssensor wird nach Zuschalten der
Spannungsversorgung von der Steuerung automatisch
erkannt.
© Dimplex · Installationsanleitung DL50W
2
2 Verbindungskabel an Steckplatz
RJ11/LQF der Hauptplatine
(PCB1) aufstecken
