O

X
= L – 320 mm

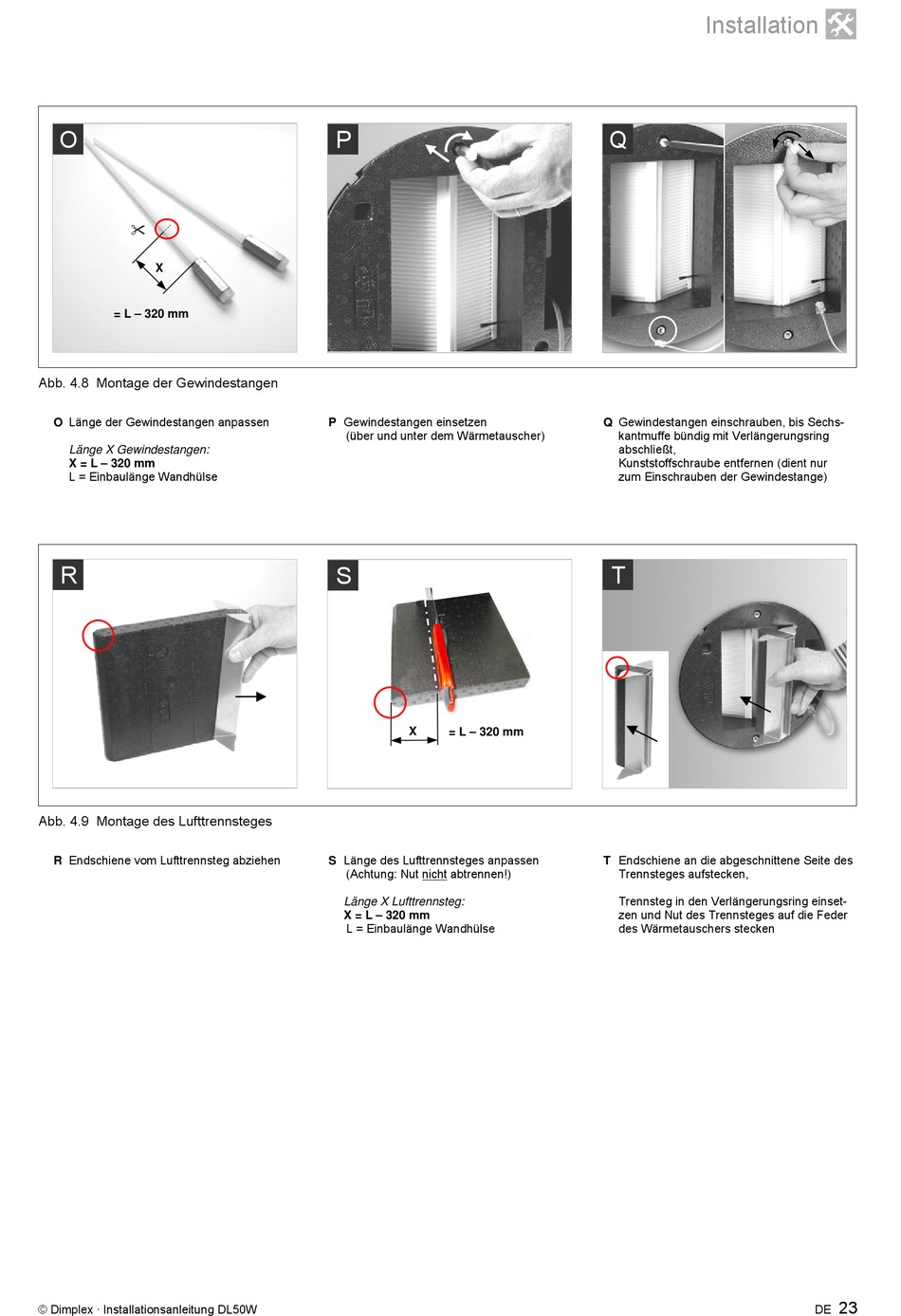

Abb. 4.8 Montage der Gewindestangen
O Länge der Gewindestangen anpassen
Länge X Gewindestangen:
X = L – 320 mm
L = Einbaulänge Wandhülse
R
Abb. 4.9 Montage des Lufttrennsteges
R Endschiene vom Lufttrennsteg abziehen
© Dimplex · Installationsanleitung DL50W
P
P Gewindestangen einsetzen
(über und unter dem Wärmetauscher)
S
X = L – 320 mm
S Länge des Lufttrennsteges anpassen
(Achtung: Nut nicht abtrennen!)
Länge X Lufttrennsteg:
X = L – 320 mm
L = Einbaulänge Wandhülse
Installation
Q
Q Gewindestangen einschrauben, bis Sechs-
kantmuffe bündig mit Verlängerungsring
abschließt,
Kunststoffschraube entfernen (dient nur
zum Einschrauben der Gewindestange)
T
T Endschiene an die abgeschnittene Seite des
Trennsteges aufstecken,
Trennsteg in den Verlängerungsring einset-
zen und Nut des Trennsteges auf die Feder
des Wärmetauschers stecken

