4.4

Elektroinstallation

4.4.1

Elektrischer Schaltplan

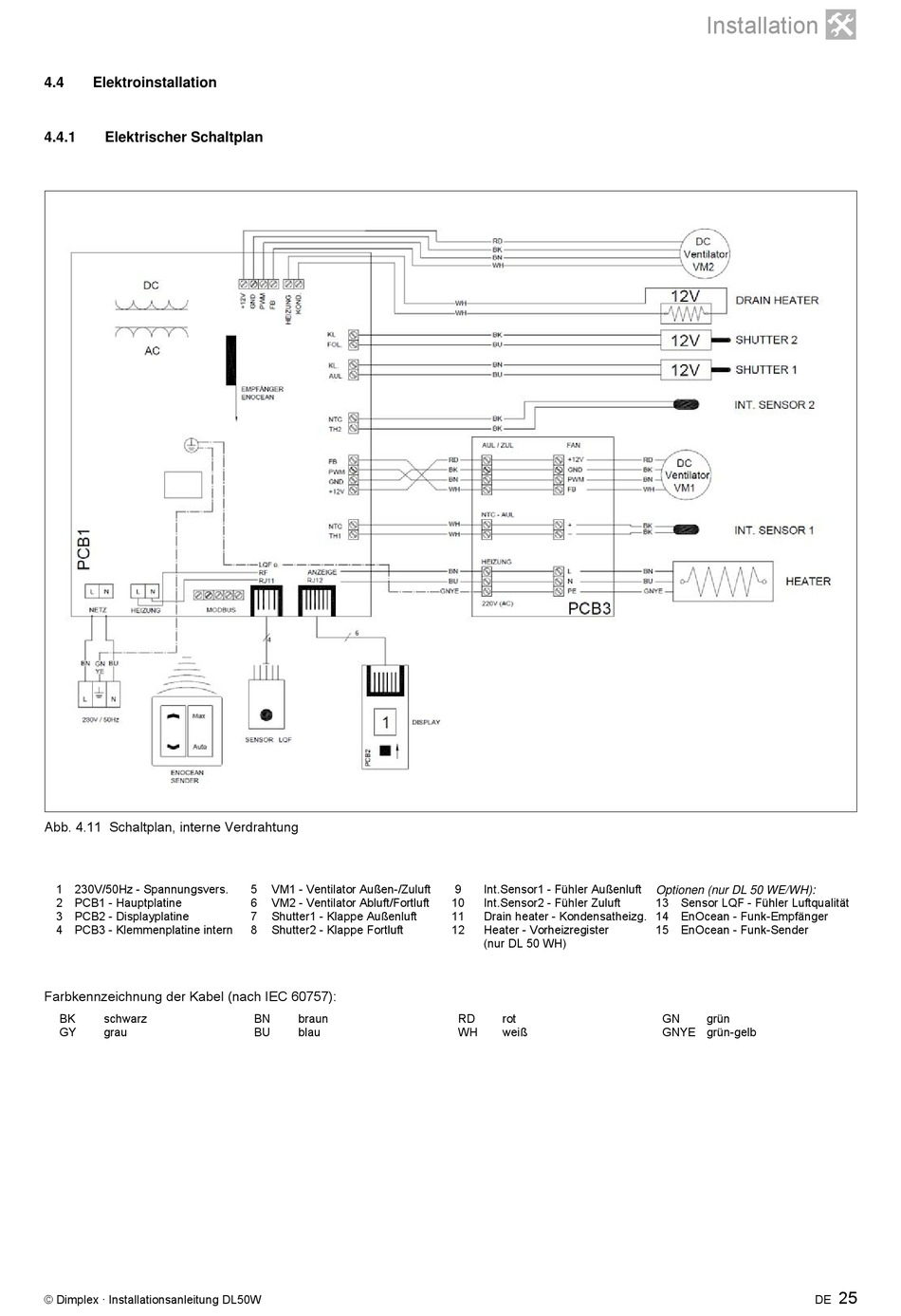

Abb. 4.11 Schaltplan, interne Verdrahtung
1 230V/50Hz - Spannungsvers.
2 PCB1 - Hauptplatine
3 PCB2 - Displayplatine
4 PCB3 - Klemmenplatine intern
Farbkennzeichnung der Kabel (nach IEC 60757):
BK schwarz
GY grau
© Dimplex · Installationsanleitung DL50W
5 VM1 - Ventilator Außen-/Zuluft
6 VM2 - Ventilator Abluft/Fortluft
7 Shutter1 - Klappe Außenluft
8 Shutter2 - Klappe Fortluft
BN braun
BU blau
9 Int.Sensor1 - Fühler Außenluft
10 Int.Sensor2 - Fühler Zuluft
11 Drain heater - Kondensatheizg.
12 Heater - Vorheizregister
(nur DL 50 WH)
RD rot
WH weiß

Installation
Optionen (nur DL 50 WE/WH):
13 Sensor LQF - Fühler Luftqualität
14 EnOcean - Funk-Empfänger
15 EnOcean - Funk-Sender
GN grün
GNYE grün-gelb
DE
25
