4.3
Installation des Lüftungsgerätes
4.3.1
Einsetzen des Gerätes in die Wandhülse
Voraussetzung ist die einwandfreie Installation der Außen-
wandhülse (siehe Installationsanleitung Wandhülse).
A
1
L
C
F

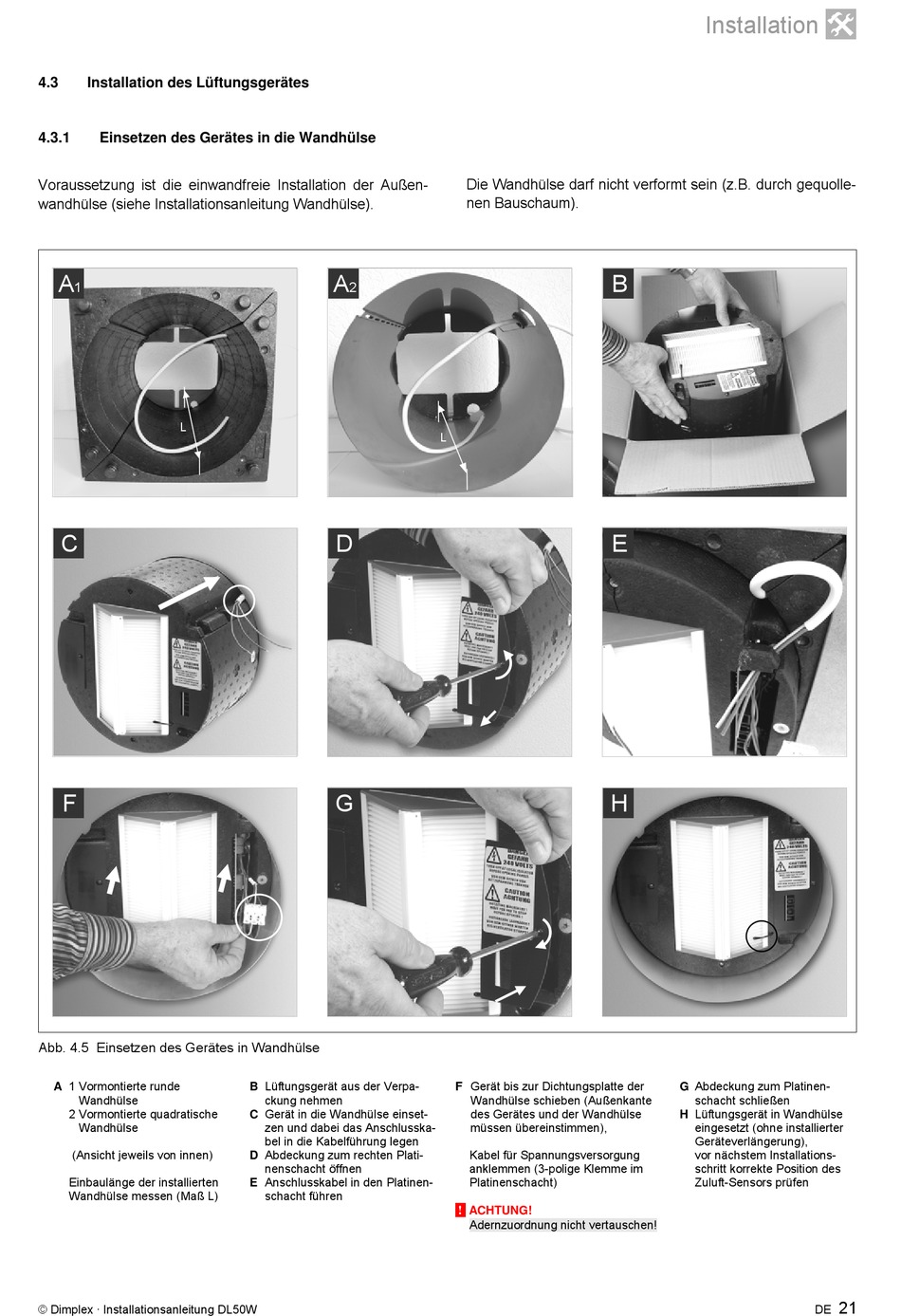

Abb. 4.5 Einsetzen des Gerätes in Wandhülse
A 1 Vormontierte runde
Wandhülse
2 Vormontierte quadratische
Wandhülse
(Ansicht jeweils von innen)
Einbaulänge der installierten
Wandhülse messen (Maß L)
© Dimplex · Installationsanleitung DL50W
A
2
D
G
B Lüftungsgerät aus der Verpa-
ckung nehmen
C Gerät in die Wandhülse einset-
zen und dabei das Anschlusska-
bel in die Kabelführung legen
D Abdeckung zum rechten Plati-
nenschacht öffnen
E Anschlusskabel in den Platinen-
schacht führen
Die Wandhülse darf nicht verformt sein (z.B. durch gequolle-
nen Bauschaum).
L
H
F Gerät bis zur Dichtungsplatte der
Wandhülse schieben (Außenkante
des Gerätes und der Wandhülse
müssen übereinstimmen),
Kabel für Spannungsversorgung
anklemmen (3-polige Klemme im
Platinenschacht)
!
ACHTUNG!
Adernzuordnung nicht vertauschen!
Installation
B
E
G Abdeckung zum Platinen-
schacht schließen
H Lüftungsgerät in Wandhülse
eingesetzt (ohne installierter
Geräteverlängerung),
vor nächstem Installations-
schritt korrekte Position des
Zuluft-Sensors prüfen
21
DE
