Installation
4.3.3

Montage der Innenwandblende

U
X

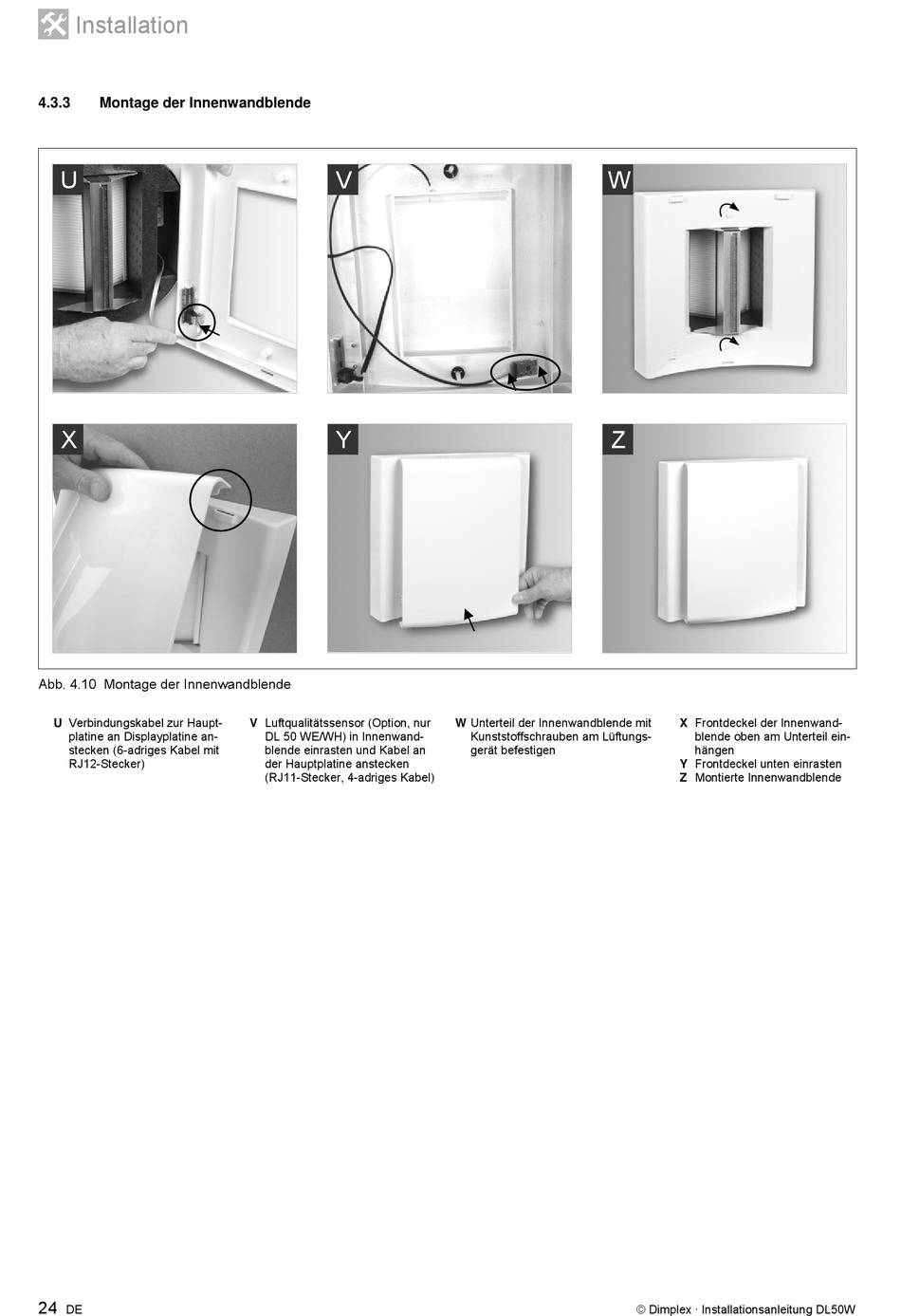

Abb. 4.10 Montage der Innenwandblende
U Verbindungskabel zur Haupt-
platine an Displayplatine an-
stecken (6-adriges Kabel mit
RJ12-Stecker)
24
DE
V
Y
V Luftqualitätssensor (Option, nur
DL 50 WE/WH) in Innenwand-
blende einrasten und Kabel an
der Hauptplatine anstecken
(RJ11-Stecker, 4-adriges Kabel)
W
Z
W Unterteil der Innenwandblende mit
Kunststoffschrauben am Lüftungs-
gerät befestigen
X Frontdeckel der Innenwand-
blende oben am Unterteil ein-
hängen
Y Frontdeckel unten einrasten
Z Montierte Innenwandblende
