Gerätebeschreibung
2.5
Aufbau
1
2
3
4

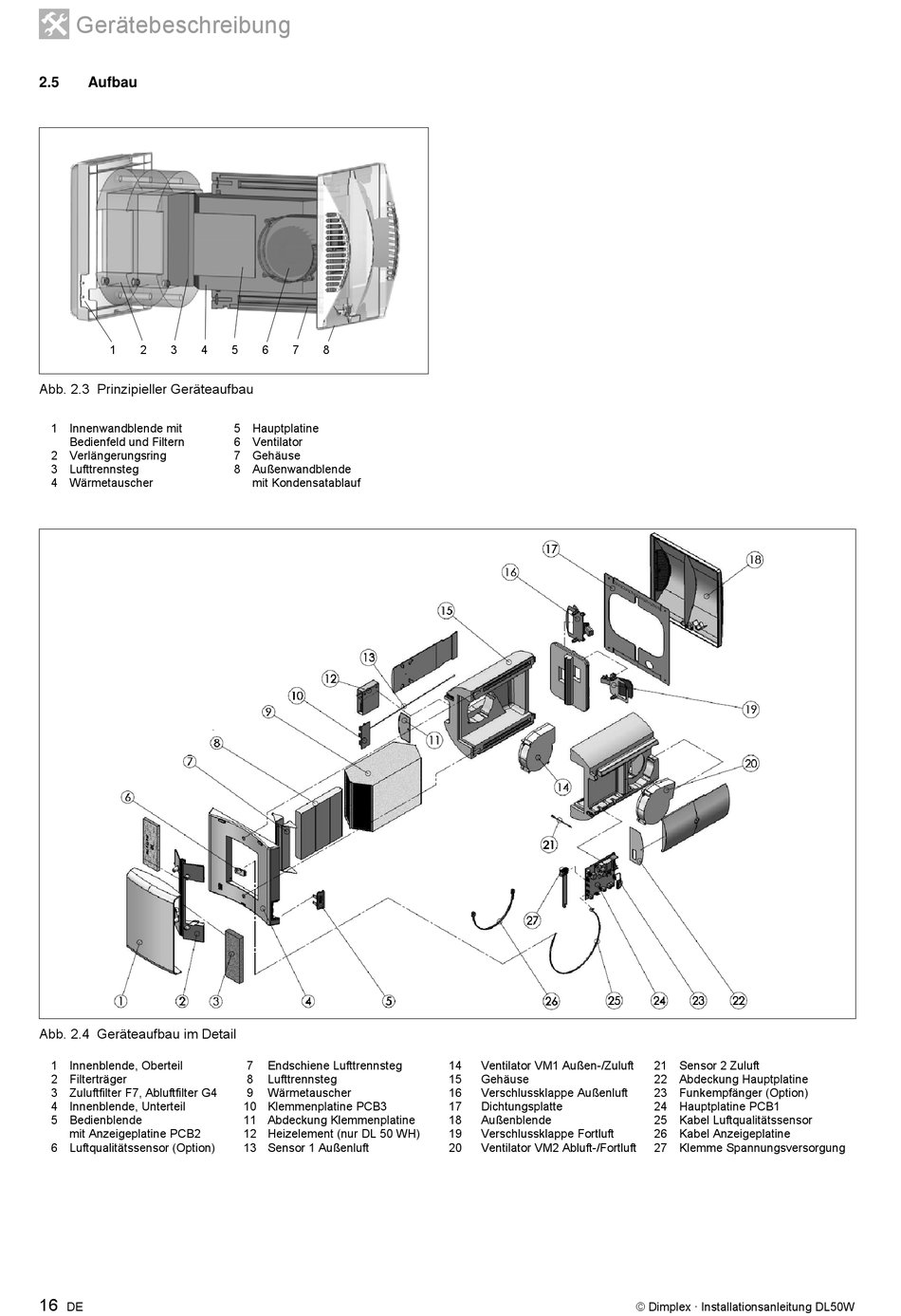

Abb. 2.3 Prinzipieller Geräteaufbau
1 Innenwandblende mit
Bedienfeld und Filtern
2 Verlängerungsring
3 Lufttrennsteg
4 Wärmetauscher
Abb. 2.4 Geräteaufbau im Detail
1 Innenblende, Oberteil
2 Filterträger
3 Zuluftfilter F7, Abluftfilter G4
4 Innenblende, Unterteil
5 Bedienblende
mit Anzeigeplatine PCB2
6 Luftqualitätssensor (Option)
16
DE
5
6
7
8
5 Hauptplatine
6 Ventilator
7 Gehäuse
8 Außenwandblende
mit Kondensatablauf
7
Endschiene Lufttrennsteg
8
Lufttrennsteg
9
Wärmetauscher
10 Klemmenplatine PCB3
11 Abdeckung Klemmenplatine
12 Heizelement (nur DL 50 WH)
13 Sensor 1 Außenluft
14
Ventilator VM1 Außen-/Zuluft
15
Gehäuse
16
Verschlussklappe Außenluft
17
Dichtungsplatte
18
Außenblende
19
Verschlussklappe Fortluft
20
Ventilator VM2 Abluft-/Fortluft
21 Sensor 2 Zuluft
22 Abdeckung Hauptplatine
23 Funkempfänger (Option)
24 Hauptplatine PCB1
25 Kabel Luftqualitätssensor
26 Kabel Anzeigeplatine
27 Klemme Spannungsversorgung
