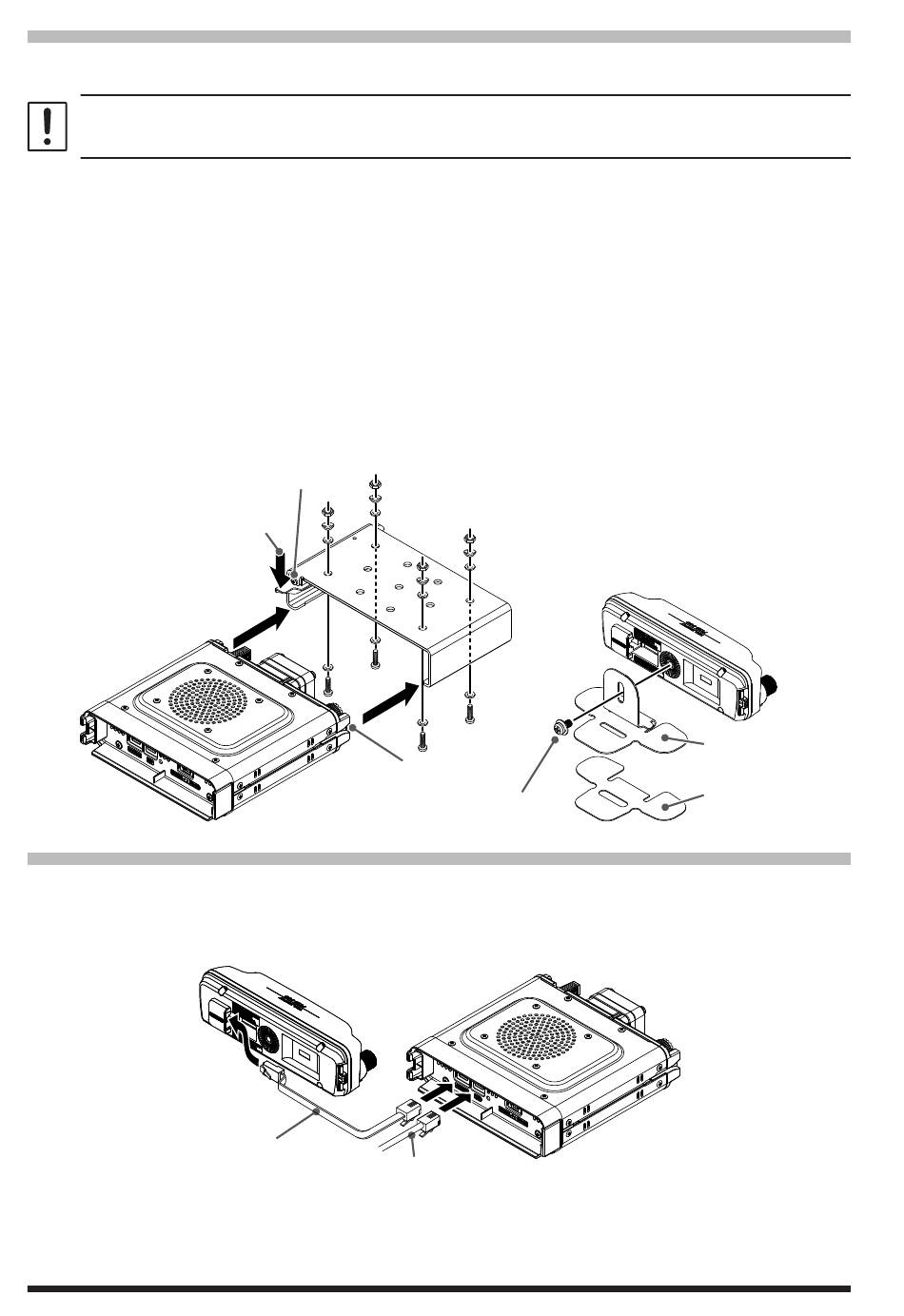

Installation des Transceivers
Das Hauptteil und das Bedienfeld mithilfe der Halterungen im Lieferumfang montieren.
• Die Halterung kann per Hand so geformt werden, dass sie zum Einbauort des Bedienfelds passt.
• Gehen Sie vorsichtig vor, um sich beim Verbiegen der Halterung nicht zu verletzen.
1. Einbauort wählen.
Vorsicht: Einen Ort auswählen, an dem das Funkgerät sicher befestigt werden
kann.
2. Vier Löcher mit 6 mm Durchmesser übereinstimmend mit den Positionen der
Gewindebohrungen der Halterung an der Position bohren, an der die Halterung
montiert werden soll.
3. Die Rillen an beiden Seiten des Hauptteils in die Halterung einsetzen, bis sie klicken
und arretieren. Die Schraube gegen den Hebel festziehen, um den Transceiver in
der Halterung zu sichern.
4. Zum Entfernen des Hauptteils von der Halterung die Sicherungsschraube lösen und
dann das Funkgerät herausziehen, während der durch den Pfeil unten angegebene
Hebel gedrückt wird.
Schraube zum Arretieren des Hebels
Drücken, um das Hauptteil
von der Halterung zu
entfernen
Verbinden des Bedienfelds mit dem Hauptgehäuse
Das Funkgerät mit dem Steuerkabel im Lieferumfang an die „CONTROL"-Buchse des
Bedienfelds anschließen. Das Kabel des Mikrofons SSM-85D im Lieferumfang an den
Anschluss „MIC" des Funkgeräts anschließen.
Steuerkabel
16
Schlitz
Mitgelieferte Schraube
Mikrofonkabel
Halterung
Doppelseitiges
Klebeband
