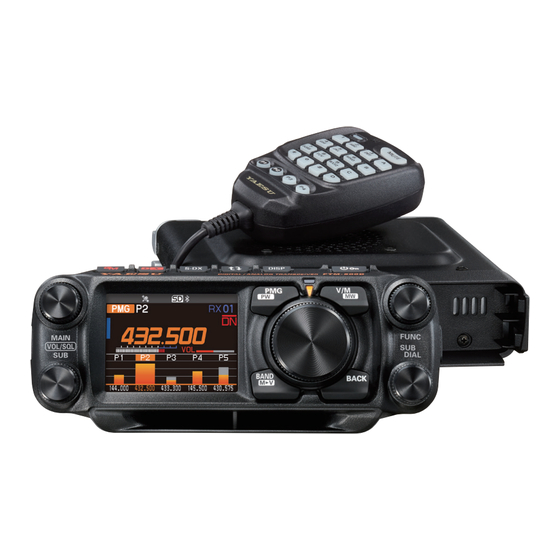

Yaesu FTM-500DE Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yaesu Anleitungen
  4. Funkgeräte
  5. FTM-500DE
  6. Bedienungsanleitung

Yaesu FTM-500DE Bedienungsanleitung

C4fm/fm 144/430mhz dual band-digitalfunkgerät
Vorschau ausblenden Andere Handbücher für FTM-500DE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
C4FM/FM 144/430MHz
DUAL BAND-DIGITALFUNKGERÄT
FTM-500DE
Bedienungsanleitung
