Aqmos R2D2-32 Betriebsanleitung, Programmieranleitung Seite 22

Installationsschritt 4:
Anschließen des Abwasserschlauchs und des Überlaufschutzschlauchs.
1
Führen Sie die Enden der Schläuche zum Kanalanschluss (beide separat, bitte nicht mit einem
T-Stück verbinden – Rückstaugefahr!).
Verwenden Sie einen offenen Auslauf und/oder einen Rückflussverhinderer (Rückstaugefahr).
Befestigen Sie die Schläuche ausreichend (Gefahr des Herausrutschens durch Druckstöße).
9

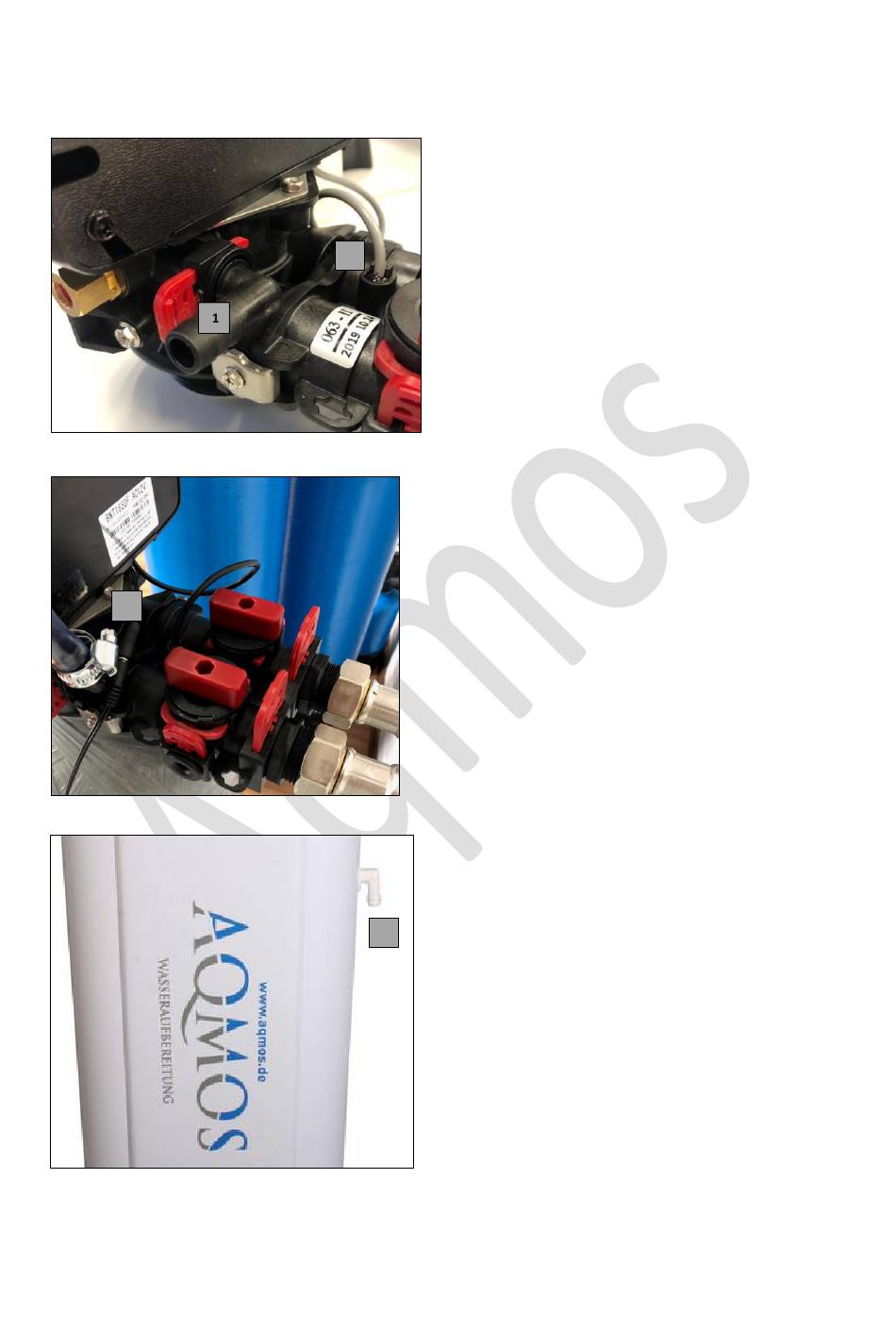

1. Anschluss für den Abwasserschlauch
2
2. Das graue Kabel ist für den Wasserzähler zu-
ständig und muss in die dafür vorgesehene
Vorrichtung mittig vom Steuerkopf gesteckt
werden.
1. Abwasserschlauch
der Schlauchschelle festklemmen.
Den Abwasserschlauch können Sie vom Ab-
wasseranschluss der Anlage max. weitere 120
cm in die Höhe verlegen. Die Länge sollte max.
6 Meter betragen und ein minimales Gefälle
haben.
1. Anschluss für den Überlaufschutzschlauch
Der Anschluss für den Überlaufschlauch befindet
sich am Gehäuse des Wasserenthärters bzw. des
1
Solebehälters, hier den Überlaufschlauch
aufschieben.
Der Anschluss ist drucklos und muss mit Gefälle
verlegt werden.
Hier tritt minimal bis gar kein Wasser aus. Sollte
ein Verlegen in das Abwasserrohr nicht möglich
sein, da der Schlauch sonst nicht mit Gefälle ver-
legt werden würde, dann kann dieser ebenso in
einen Eimer/ Bottich gelegt werden.
1
/ " aufschieben und mit
2
Servicetelefon 06182 – 896 66 66
