Installationsschritt 3:
Anschließen des Steuerkopfs.
3
1
6
1
1
2
4

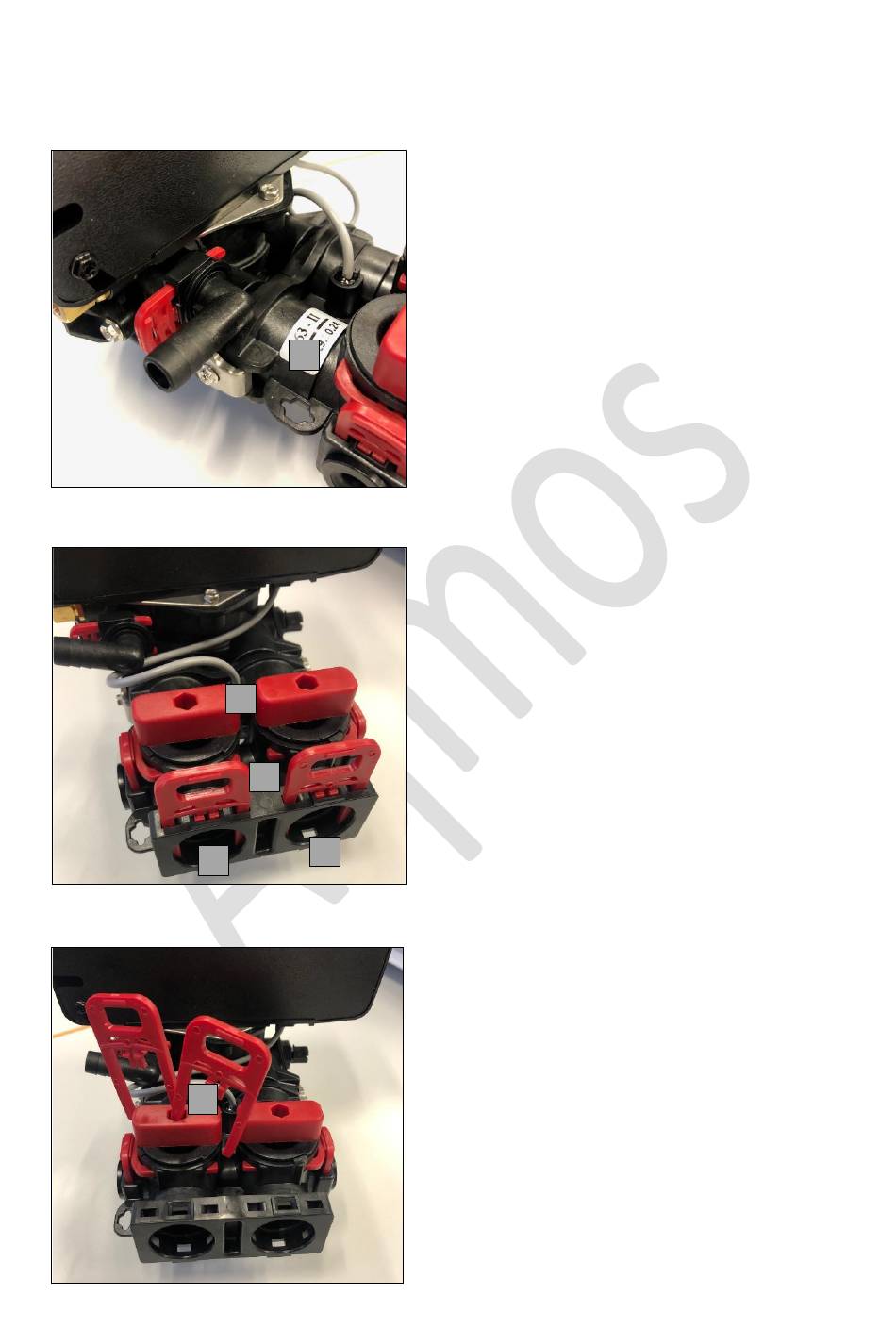

1. Markierung der Fließrichtung für den
Wasserein- und Ausgang
Markierungen mit Pfeilen, die die Fließ-
richtung angeben befinden sich oben auf
dem Anschlussstück!
1. Absperrhähne
(bei Lieferung geschlossen, nach der In-
stallation des Geräts ÖFFNEN!)
2. Sicherungsclips
3. Wassereingang
4. Wasserausgang
1. Zum Einsetzen der Gewindestücke die Si-
cherungsclips nach oben aus dem An-
schlussstück ziehen
