Aqmos R2D2- 32 / 48 / 72 Handbuch

Schnellstart

Während der Inbetriebnahme müssen nur die folgenden Werte programmiert werden:
Systemkapazität (Kapitel "Berechnung der Enthärtungskapazität"), Uhrzeit (aktuelle), Reg. Tage (optional)

1. WASSERZULAUF NOCH NICHT ÖFFNEN
2. Stellen Sie sicher, dass der Installateur den Abwasserschlauch vom Steuerventil zum Abfluss angeschlossen und gesichert hat. Schließen Sie die Stromversorgung an.
3. Konfigurieren Sie das System für den Betrieb, indem Sie nur die aktuelle Uhrzeit und die Systemkapazität ("REG. CAP." (REG. KAP.)) einstellen. Überprüfen Sie, ob die programmierten Werte mit den im Betriebshandbuch in Kapitel "Berechnung der Enthärtungskapazität" angegebenen übereinstimmen.
4. Starten Sie eine manuelle Regeneration: Drehen Sie das große Einstellrad am Steuerventil im Uhrzeigersinn von der Position "SERV." (BETRIEB) auf die Position "Ba. Wa." (RÜCKSPÜLEN). Das Display zeigt "Backwashing" (Rückspülen) an. Der Rückspülzyklus beginnt, wenn "Backwashing" (Rückspülen) auf dem Display erscheint. Ziehen Sie zu diesem Zeitpunkt das Netzkabel ab.
5. Öffnen Sie langsam den Wasserzulauf zur Enthärtungsanlage, damit sich das System allmählich füllt, um Druckstöße zu vermeiden. Eventuelle Luft im System entweicht durch den Abwasserschlauch. Lassen Sie das System in dieser Position spülen, bis das Wasser klar läuft, was je nach Systemtyp typischerweise 5-15 Minuten dauert.
   In dieser Zeit können Sie dem System ca. 10 Liter Wasser hinzufügen.
6. Stecken Sie das Netzkabel wieder ein und drücken Sie die ""-Taste, um das Ventil zum nächsten Zyklus (Besalzen) vorzuschieben. Wenn das Display blinkt, drücken Sie die ""-Taste erneut, um zum nächsten Zyklus (Schnellspülen) zu gelangen. Drücken Sie die ""-Taste noch einmal, um zum nächsten Zyklus (Solebehälter füllen) fortzufahren. Lassen Sie das Programm vom Füllzyklus bis zum Abschluss automatisch ablaufen.

Salz: Nach der Inbetriebnahme können Sie 1-3 Säcke Salz einfüllen. Der Solebehälter kann bis zum Rand gefüllt werden. Stellen Sie sicher, dass der Salzstand immer über der Wasserlinie liegt, um eine ausreichende Soleansammlung zu gewährleisten.
Füllen Sie im Regelbetrieb das Salz nach, bevor es vollständig verbraucht ist. Halten Sie den Salzstand immer über dem Wasserspiegel.
Dieser Schnellstart ist nur in Verbindung mit der Betriebs- und Programmieranleitung gültig.

Anwendungsbereiche

Anwendungsbereich: Trinkwasser
Zweck: Ausschließlich zur Reduzierung der Wasserhärte (Calcium/Magnesium)
Systemanschluss: Eingang: 230 V/50 Hz - Ausgang: 24 V/50 Hz
Umgebungstemperatur: Min. +5°C/Max. +40°C

Regeneriersalz

Das System darf nur mit Salstabletten aus hochreinem Siedesalz (NaCl) gemäß DIN 19604 und DIN EN 973 Typ A (Reinheitsgrad) betrieben werden.
Die Verwendung anderer Salze (z. B. Streusalz, Bruchsalz) ist nicht zulässig, da dies das System verunreinigen und erhebliche Schäden verursachen kann. Bitte verwenden Sie ausschließlich Regeneriersalz.

Gefahrenhinweise

Gefahr eines elektrischen Schlags - Gefahr durch elektrische Energie!
Ziehen Sie immer den Netzstecker des Geräts, bevor Sie Arbeiten daran vornehmen! Bei Beschädigung der Kabelisolierung oder elektrischer Komponenten diese sofort austauschen.
Gefahr durch Wasserdruck!
Bevor Sie Arbeiten am Gerät vornehmen, immer den Druck ablassen und das Wasser am Montageblock absperren. Schließen Sie dazu zuerst die äußeren Ventile, dann öffnen Sie das mittlere Bypass-Ventil. Falls kein Montageblock vorhanden ist, schließen Sie das Hauptventil und lassen Sie den Druck über eine möglichst tief liegende Entnahmestelle im Wassernetz ab.
Gefahr durch Verkeimung!
Stellen Sie das Gerät auf den tatsächlichen Wasserverbrauch ein, um einen ausreichenden Durchfluss zu gewährleisten. Wird das Gerät über einen längeren Zeitraum nicht genutzt, muss es von einem Fachbetrieb sachgemäß stillgelegt werden. Unter keinen Umständen darf eine Zwangsregeneration deaktiviert werden.

Wartung/Service

Das System sollte vom Betreiber regelmäßig auf einwandfreie Funktion überprüft werden. Eine jährliche Wartung durch einen Fachbetrieb ist gemäß DIN 1988 Teil 8 zur Aufrechterhaltung der technischen Unversehrtheit empfohlen.
Mängel oder Fehlfunktionen müssen umgehend behoben werden.
Der Betreiber hat dafür Sorge zu tragen, dass sich immer eine ausreichende Menge Salz im System befindet, um eine einwandfreie Funktion zu gewährleisten.

Lagerung und Transport

Das System darf nur in der Originalverpackung transportiert werden. Die Lagerung muss frostfrei, fern von starken Wärmequellen und in aufrechter Position erfolgen. Beachten Sie die auf der Umverpackung angegebene Stellrichtung.

Installation

Die Installation des Systems muss den geltenden Normen und Vorschriften entsprechen.

Inbetriebnahme

• Füllen Sie ca. 15 Liter Wasser in das Kabinettgehäuse (bis ca. 25 cm Höhe). Nach der ersten Regeneration wird der optimale Wasserstand im Salzvorrat erreicht.
• Stellen Sie sicher, dass die Soleleitung (3/8" Durchmesser) zwischen Steuerventil und Schwimmerventil sicher abgedichtet ist.
• Schließen Sie das Steuerventil an die Stromversorgung an. Der LCD-Bildschirm blinkt und zeigt die Uhrzeit und die verbleibende Kapazität an.
• Führen Sie eine manuelle Regeneration durch. Drehen Sie dazu das große Einstellrad am Steuerventil im Uhrzeigersinn von der Position "SERV." (BETRIEB) auf die Position "BA. WA." (RÜCKSPÜLEN). Das Display zeigt an...

Rückspülen

• Das System führt nun eine manuelle Regeneration durch.
• Das Rückspülen beginnt.
• Die verbleibende Zeit wird in der unteren Zeile des Bildschirms angezeigt.
• Nach Ablauf der verbleibenden Zeit dreht sich das Einstellrad in die Position "BRINE" (BESALZEN)...

Das Display zeigt an:

Besalzen
Das System führt nun die Besalzung des Enthärterharzes durch.
Nach der Besalzung führt das System die Schritte "RINSE" (Schnellspülen) und "FILL" (Solebehälter füllen) aus.
Stellen Sie sicher, dass das System keine Luft über den Sole-Schlauch ansaugt; überprüfen Sie ggf. die Sole-Schlauchverbindungen.
Warten Sie, bis die manuelle Regeneration abgeschlossen ist (ca. 45 Minuten).
Das System hat nun das Enthärterharz gespült und die richtige Wassermenge in den Solebehälter gepumpt.

• Füllen Sie den Solebehälter komplett mit Salzkristallen auf. Es dauert ca. 4-6 Stunden, bis sich das Salz im Wasser gelöst hat, die maximale Konzentration erreicht und Sole gebildet hat. Dadurch sinkt der Füllstand der Salzkristalle. Fügen Sie kein zusätzliches Wasser hinzu!
• Das Steuerventil kann nun eingestellt werden. Konfigurieren Sie einfach die Uhrzeit (TIME), die Tage bis zur Regeneration (REG. DAYS) und die Kapazität (REG. CAP).

Einstellungen am Steuerventil vornehmen

Das Steuerventil wird über eine benutzerfreundliche Elektronik mit LCD-Display bedient. Im Normalbetrieb werden die aktuelle Uhrzeit und die verbleibende Kapazität bis zur nächsten Regeneration angezeigt. Die Kapazität wird in T (Tonnen) angezeigt, wobei eine Tonne 1.000 Litern oder 1 m³ Wasser entspricht.
Wir haben das Steuerventil bereits auf den "Volume Mode with Forced Regeneration" (Volumenmodus mit Zwangsregeneration) (Meter Override) eingestellt. Die zu entfernende Wasserhärte muss an den Härtegrad in Ihrer Region angepasst werden.
Der Betriebsmodus darf nicht geändert werden, um eine bakterielle Verkeimung zu vermeiden. Alle nachfolgenden Werte wurden bereits für Sie voreingestellt!

Die für europäische Anwender empfohlene Einstellung "Meter Override" (Zählerüberschreitung) wurde bereits voreingestellt und darf nicht geändert werden.
Nur wenige Einstellungen sind für einen ordnungsgemäßen Betrieb in diesem Modus erforderlich:
Einstellen der Uhrzeit
Dies bestimmt die Uhrzeit, zu der die Regeneration durchgeführt wird (Standard: 2:00 Uhr morgens).
Einstellen der Tage bis zu einer Zwangsregeneration
Aus hygienischen Gründen haben wir die Zwangsregeneration auf 7 Tage eingestellt. (Sie kann für einen effizienteren Betrieb auch auf 10 Tage erhöht werden.)
Einstellen der Enthärtungskapazität
Die Kapazität muss basierend auf der Größe des Systems (Menge an Enthärterharz) und der Wasserhärte berechnet und eingegeben werden. Beachten Sie Kapitel "Berechnung der Enthärtungskapazität".
Überprüfung aller Parameter
Stellen Sie sicher, dass alle Parameter der Größe des Systems entsprechen.

Programmierung des Steuerventils

Drücken Sie die Taste "" für 3 Sekunden, um die Tastatur zu entsperren (SCREEN LOCKED (BILDSCHIRM GESPERRT)).
Drücken Sie die Taste "", um das Menü aufzurufen.

"LANGUAGE" (SPRACHE) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um den Modus "ENGLISH" (ENGLISCH) auszuwählen.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"REGION" (REGION) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um "METRIC" (METRISCH) auszuwählen.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"REGENERATION MODE" (REGENERATIONSMODUS) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um "METER OVERRIDE" (METER-ÜBERBRÜCKUNG) auszuwählen.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"TIME" (ZEIT) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **die aktuelle Uhrzeit** auszuwählen.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"REG. DAYS" (REG. TAGE) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **07** auszuwählen.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"REG. CAP" (REG. KAP.) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **die Kapazität in Tonnen (= 1000 Liter)** auszuwählen.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"BACKWASH" (RÜCKSPÜLUNG) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **die Rückspülzeit in Minuten** auszuwählen.
R2D2-32: 01 Min.
R2D2-48: 01 Min.
R2D2-72: 01 Min.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"BRINE" (SOLE) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **die Solezeit in Minuten** auszuwählen.
R2D2-32: 28 Min.
R2D2-48: 35 Min.
R2D2-72: 40 Min.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"RINSE" (SPÜLUNG) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **die Spülzeit in Minuten** auszuwählen.
R2D2-32: 02 Min.
R2D2-48: 02 Min.
R2D2-72: 03 Min.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Fahren Sie mit dem nächsten Schritt fort, indem Sie die Taste "" drücken.

"REFILL" (NACHFÜLLEN) erscheint.
Drücken Sie die Taste "". Die Anzeige beginnt zu blinken.
Verwenden Sie die Tasten "", um **die Nachfüllzeit in Minuten** auszuwählen.
R2D2-32: 03.2 Min.
R2D2-48: 04.8 Min.
R2D2-72: 07.2 Min.
Speichern Sie diese Eingabe durch Drücken der Taste "".
Drücken Sie die Taste "", um das Menü zu verlassen.
Ihre Wasserenthärtungsanlage ist nun vollständig programmiert und einsatzbereit.

Berechnung der Enthärtungskapazität

Je nach Menge des verwendeten Enthärterharzes kann eine Wasserenthärtungsanlage unterschiedliche Mengen Wasser enthärten. Die Härte des Rohwassers hat ebenfalls einen erheblichen Einfluss auf die Kapazität der Anlage.
Beide Werte müssen bekannt sein und im Steuerventil gespeichert werden, um sicherzustellen, dass die Anlage so effizient und effektiv wie möglich arbeitet.
Verwenden Sie ein Gesamthärte-Testkit, um die aktuelle Härte Ihres Rohwassers einfach zu bestimmen. Alternativ können Sie die Wasserhärte in den Informationen Ihres Wasserversorgers (z.B. auf dessen Website) finden.

Bei Bedarf können Sie die Werte auch selbst mithilfe der untenstehenden Tabelle berechnen:
Beispiel:
32: 20°dH = 1200 Liter Weichwasser
48: 20°dH = 1800 Liter Weichwasser
72: 10°dH = 5400 Liter Weichwasser

Einstellen der Verschneidung

Die Anlage enthärtet das Rohwasser auf 0 "dH.
Wir empfehlen, die Hinweise der Hersteller von Geräten wie Heizkesseln zu beachten. Wird eine bestimmte Wasserhärte angegeben, kann es notwendig sein, das enthärtete Wasser mit Rohwasser zu mischen, um die empfohlene Härte zu erreichen.

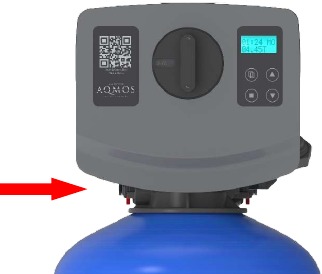

Option 1 - Integriertes Verschneideventil am Steuerventil

Durch Drehen der Stellschraube verändern Sie die Verschneidung mit Rohwasser.
Im Uhrzeigersinn drehen: Wasserhärte wird erhöht.
Gegen den Uhrzeigersinn drehen: Wasserhärte wird verringert.

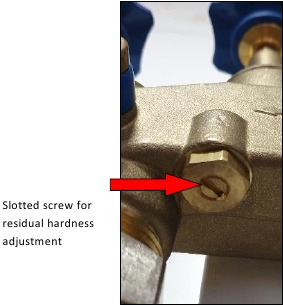

Option 2 (Empfohlen) - Schlitzschraube am Montageblock

Durch Drehen der Schlitzschraube verändern Sie die Verschneidung mit Rohwasser.
Gegen den Uhrzeigersinn drehen: Wasserhärte wird erhöht.
Im Uhrzeigersinn drehen: Wasserhärte wird verringert.

Wir empfehlen die Verschneidung über den Montageblock für genauere Ergebnisse.
Zusätzlich ist der Montageblock aus Messing gefertigt und somit langlebiger.
Überprüfen Sie die Wasserhärte an einer Zapfstelle (Probehahn am Montageblock) in der Nähe der Anlage mit einem Wasserhärte-Testkit (Titrationslösung). Messen Sie die Wasserhärte stets mit kaltem Wasser, da heißes Wasser durch Heizelemente fließt und sich nur allmählich enthärtet.
Je nach Entfernung zur Zapfstelle kann es eine Weile dauern, bis die neu eingestellte Wasserhärte messbar ist. (Messen Sie aus diesem Grund direkt am Probehahn des Montageblocks.) Drehen Sie am besten den nächsten Wasserhahn halb auf und stellen Sie die Wasserhärte entsprechend ein.

Lesen Sie dieses Handbuch vor der Installation und Inbetriebnahme des Gerätes sorgfältig durch. Die Sicherheitshinweise sind zu beachten und einzuhalten.
Wir haben den Enthärter weitestgehend vorprogrammiert. Überprüfen Sie Ihre Wasserhärte und passen Sie den voreingestellten Wert bei Bedarf an. Ein falsch eingestellter Wert kann zu Störungen führen! Die Anlage wird mit einer werkseitigen Standardgarantie von 3 Jahren geliefert. Diese Garantie ist nur gültig, wenn die Anlage gemäß allen Vorschriften verwendet wird.

Sicherheitshinweise

Der Wasserenthärter muss an einem frostfreien, vor Feuchtigkeit geschützten Ort installiert werden. Eine Installation im Freien ist nicht zulässig.
Montage und Installation sollten nur von geschultem Fachpersonal durchgeführt werden. Arbeiten an der Wasserinstallation dürfen nur von zertifizierten Installationsbetrieben durchgeführt werden. Örtliche Vorschriften sind unbedingt zu beachten. Beachten Sie die Hinweise im Installationshandbuch!
Dieser Wasserenthärter ist ausschließlich für den Einsatz im Trinkwasserbereich konzipiert. Die Grenzwerte der Trinkwasserverordnung (TVO) dürfen insbesondere für Eisen (Fe 0,2 mg/l) und Mangan (Mn 0,05 mg/l) nicht überschritten werden.
Jede nicht bestimmungsgemäße Verwendung ist untersagt. Ein Wasserfilter muss vor dem Enthärter installiert werden, primär um ihn vor Verunreinigungen und Verstopfungen zu schützen.
Auch die Verwendung eines Schutzfilters nach dem Gerät wird empfohlen, da mechanische Beschädigungen oder Materialfehler zum Ausschwemmen des Ionenaustauscherharzes führen könnten.
Der zulässige Wasserdruck beträgt 2,0 - 6,0 bar. Überschreitet der vorhandene Wasserdruck den Grenzwert, muss ein Druckminderer eingesetzt werden.
Zur Vermeidung von Wasserschäden sollte eine freie Entwässerung in der Nähe des Installationsortes vorhanden sein. Ist diese nicht vorhanden, muss ein Trennbehälter vor dem Ablauf installiert werden, um einen Rückfluss von Abwasser zu verhindern.
Der Installationsort muss eben, trocken und frei von Wärmequellen sein, mit einer Temperatur zwischen +5°C und +40°C. Stellen Sie sicher, dass das Gerät stabil steht und nicht umkippen kann.
In Anlagen mit Kupfer und Zink kann sehr weiches Wasser zu Korrosion führen. Ab einer Wasserhärte von 15 °dH wird empfohlen, eine Resthärte von 3-5 °dH beizubehalten. Der Aqmos Wasserenthärter enthärtet standardmäßig auf 0 °dH, dies kann aber leicht über die Verschneideschraube angepasst werden.
Prüfen Sie, ob ein Rückflussverhinderer am Wasseranschluss gemäß den nationalen Vorschriften erforderlich ist. Im Zweifelsfall wenden Sie sich an Ihren Wasserversorger.
