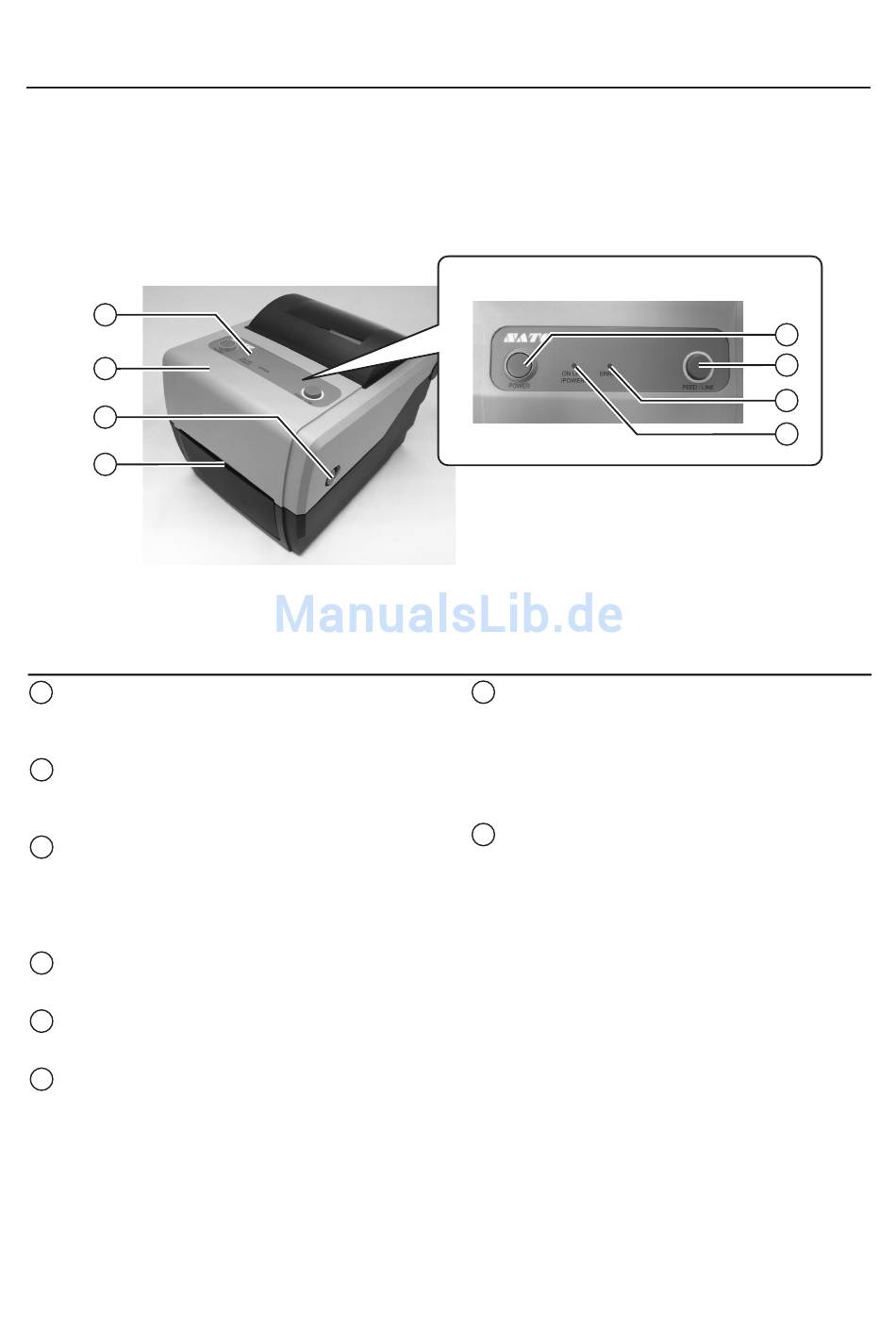

1.3 BEZEICHNUNG DER TEILE

Vorderansicht

1
2
3
4
Bedienfeld
1
Besteht aus zwei Tasten und einer zweifarbigen
LED.
Gehäusedeckel
2
Für das Einlegen des Etikettenmaterials und des
Farbbands, den Gehäusedeckel öffnen.
Mechanismus zum Öffnen/Schließen des
3
Gehäuses
Diese Verschlüsse zu beiden Seiten des Druckers
nach vorne ziehen, um den Gehäusedeckel
zu öffnen.
Etikettenausgabe.
4
Öffnung für die Etikettenausgabe.
POWER-Taste
5
Mit dieser Taste den Drucker ein- oder ausschalten.
FEED/LINE-Taste
6
Diese Taste drücken um zwischen Online / Offline
zu schalten oder den Vorschub eines Leeretiketts
auszulösen.
Bedienungsanleitung CG4 Serie
STATUS LED-Anzeige
7
Die LED leuchtet oder blinkt rot, wenn am Drucker
ein Fehler festgestellt wird.
Während der Einstellung der Druckerkonfiguration
dient der Status der ERROR LED um die
verschiedenen Druckmodi anzuzeigen.
ON LINE (POWER) LED-Anzeige
8
Die LED leuchtet grün, wenn der Drucker online
ist und blinkt grün, wenn der Drucker offline ist.
Während der Einstellung der Druckerkonfiguration
dient die ONLINE LED in Verbindung mit der
ERROR LED dazu, die Druckmodi anzuzeigen.
Abschnitt 1: Einleitung
5
6
7
8
Seite 1-3
