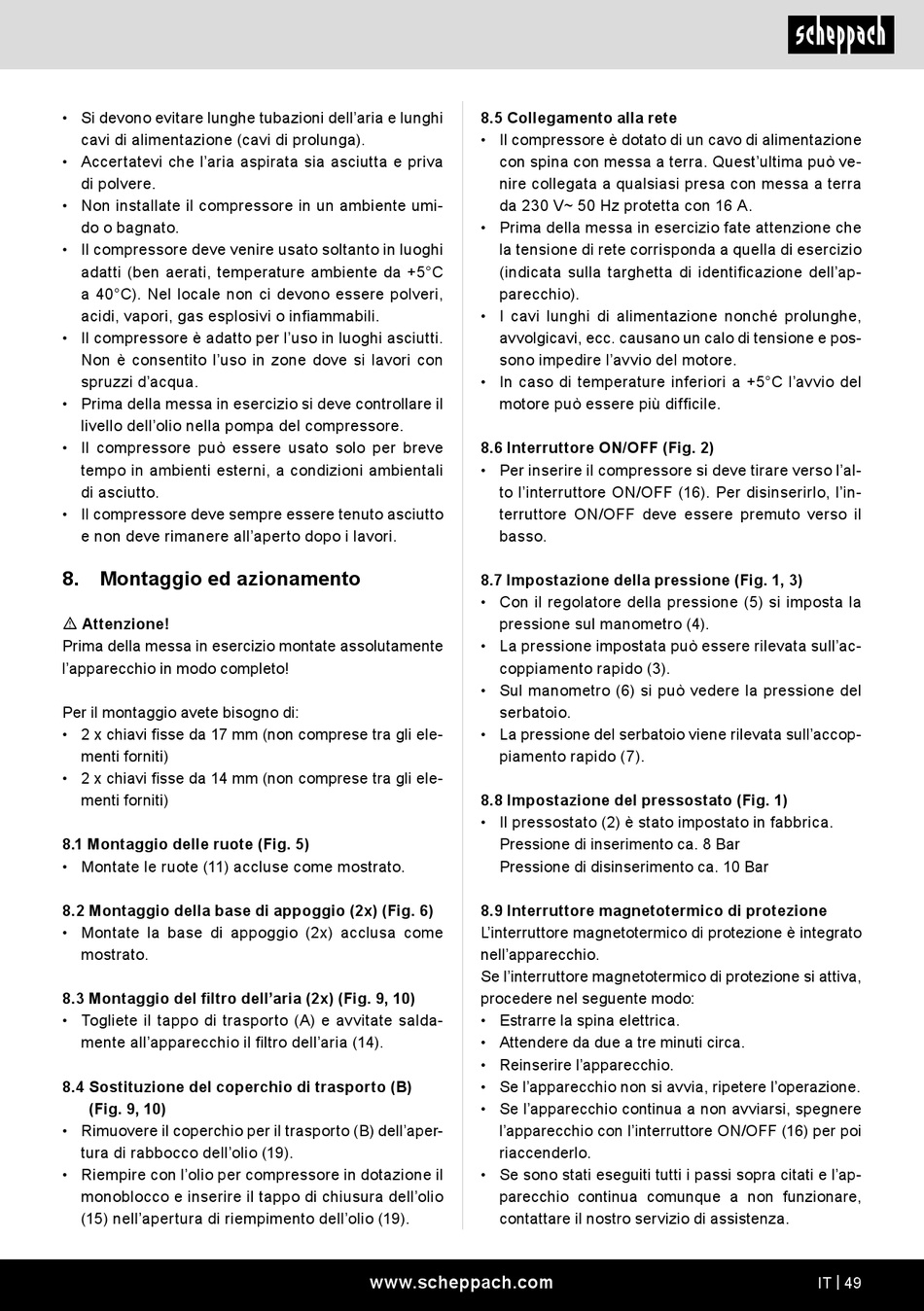

• Si devono evitare lunghe tubazioni dell'aria e lunghi
cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sia asciutta e priva
di polvere.
• Non installate il compressore in un ambiente umi-
do o bagnato.
• Il compressore deve venire usato soltanto in luoghi
adatti (ben aerati, temperature ambiente da +5°C
a 40°C). Nel locale non ci devono essere polveri,
acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti.
Non è consentito l'uso in zone dove si lavori con
spruzzi d'acqua.
• Prima della messa in esercizio si deve controllare il
livello dell'olio nella pompa del compressore.
• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciutto
e non deve rimanere all'aperto dopo i lavori.

8. Montaggio ed azionamento

m Attenzione!
Prima della messa in esercizio montate assolutamente
l'apparecchio in modo completo!
Per il montaggio avete bisogno di:
• 2 x chiavi fisse da 17 mm (non comprese tra gli ele-
menti forniti)
• 2 x chiavi fisse da 14 mm (non comprese tra gli ele-
menti forniti)
8.1 Montaggio delle ruote (Fig. 5)
• Montate le ruote (11) accluse come mostrato.
8.2 Montaggio della base di appoggio (2x) (Fig. 6)
• Montate la base di appoggio (2x) acclusa come
mostrato.
8.3 Montaggio del filtro dell'aria (2x) (Fig. 9, 10)
• Togliete il tappo di trasporto (A) e avvitate salda-
mente all'apparecchio il filtro dell'aria (14).
8.4 Sostituzione del coperchio di trasporto (B)
(Fig. 9, 10)
• Rimuovere il coperchio per il trasporto (B) dell'aper-
tura di rabbocco dell'olio (19).
• Riempire con l'olio per compressore in dotazione il
monoblocco e inserire il tappo di chiusura dell'olio
(15) nell'apertura di riempimento dell'olio (19).
8.5 Collegamento alla rete
• Il compressore è dotato di un cavo di alimentazione
con spina con messa a terra. Quest'ultima può ve-
nire collegata a qualsiasi presa con messa a terra
da 230 V~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identificazione dell'ap-
parecchio).
• I cavi lunghi di alimentazione nonché prolunghe,
avvolgicavi, ecc. causano un calo di tensione e pos-
sono impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del
motore può essere più difficile.
8.6 Interruttore ON/OFF (Fig. 2)
• Per inserire il compressore si deve tirare verso l'al-
to l'interruttore ON/OFF (16). Per disinserirlo, l'in-
terruttore ON/OFF deve essere premuto verso il
basso.
8.7 Impostazione della pressione (Fig. 1, 3)
• Con il regolatore della pressione (5) si imposta la
pressione sul manometro (4).
• La pressione impostata può essere rilevata sull'ac-
coppiamento rapido (3).
• Sul manometro (6) si può vedere la pressione del
serbatoio.
• La pressione del serbatoio viene rilevata sull'accop-
piamento rapido (7).
8.8 Impostazione del pressostato (Fig. 1)
• Il pressostato (2) è stato impostato in fabbrica.
Pressione di inserimento ca. 8 Bar
Pressione di disinserimento ca. 10 Bar
8.9 Interruttore magnetotermico di protezione
L'interruttore magnetotermico di protezione è integrato
nell'apparecchio.
Se l'interruttore magnetotermico di protezione si attiva,
procedere nel seguente modo:
• Estrarre la spina elettrica.
• Attendere da due a tre minuti circa.
• Reinserire l'apparecchio.
• Se l'apparecchio non si avvia, ripetere l'operazione.
• Se l'apparecchio continua a non avviarsi, spegnere
l'apparecchio con l'interruttore ON/OFF (16) per poi
riaccenderlo.
• Se sono stati eseguiti tutti i passi sopra citati e l'ap-
parecchio continua comunque a non funzionare,
contattare il nostro servizio di assistenza.
