Einbau Anleitung KÜHL-GEFRIER-KOMBINATION
Deutsch
Installation – Scharnierabdeckung

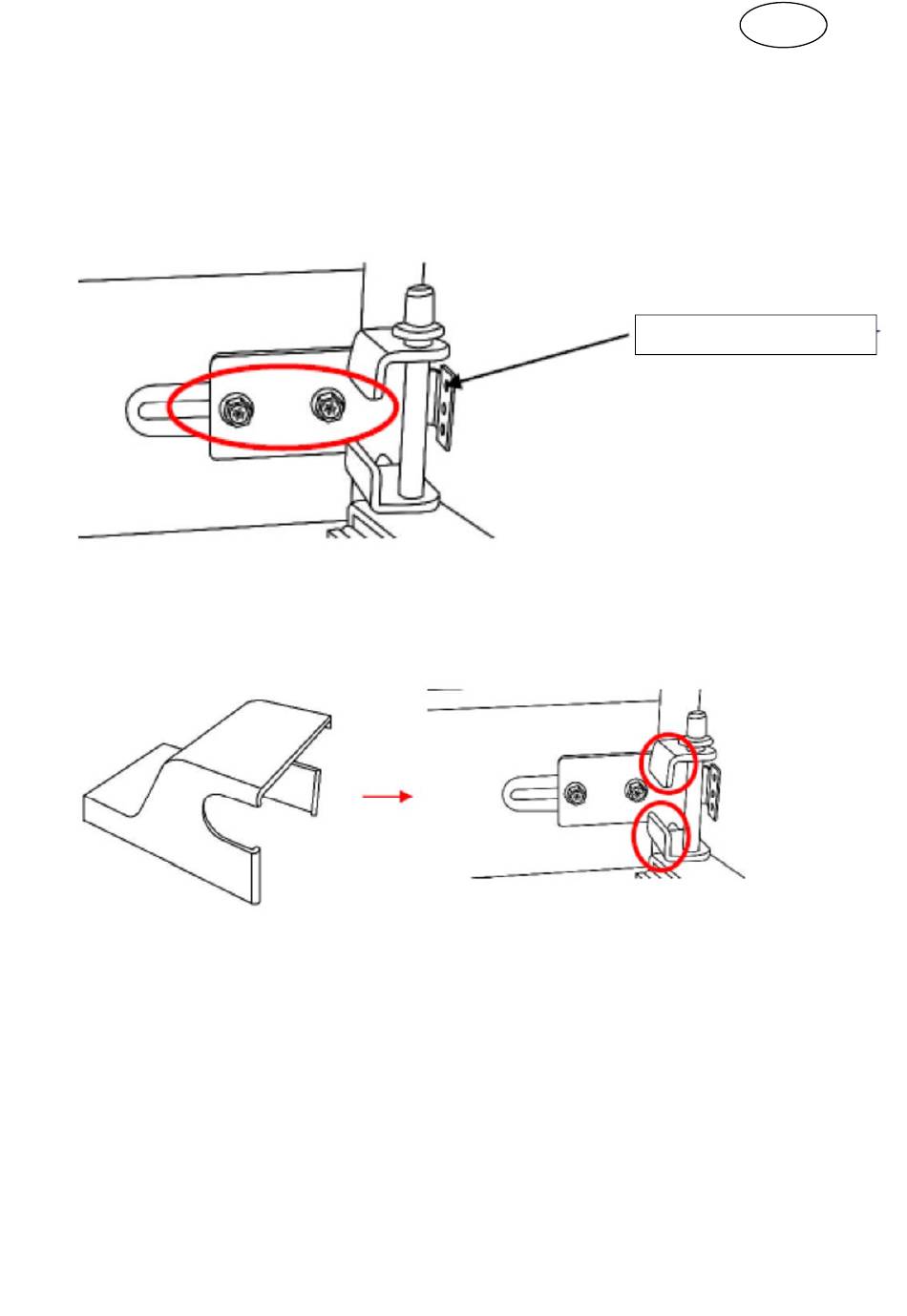

1. Lösen Sie die 2 Schrauben vom mittleren Scharnier und befestigen Sie die
Türverbindungsplatte so, dass die Tür bündig mit dem Küchenschrank abschließt
Befestigen Sie die Türverbindungsplatte mit 2 Torxkopf Schrauben
Ziehen Sie die 2 Schrauben des Scharniers wieder an.
Türverbindungplatte
2. Stecken Sie die Scharnierabdeckung über die in der nachstehenden Abbildung mit rotem
Kreis markierten 2 Clips.
3. Es werden 2 weitere Scharnierabdeckungen mitgeliefert, die für das untere und obere
Scharnier bestimmt sind. Diese können bei Bedarf ebenfalls angesteckt werden.
