Deltapilot M FMB50, FMB51, FMB52, FMB53
Kabelspezifikation
Anlaufstrom
Restwelligkeit
Einfluss der Hilfsenergie
Überspannungsschutz (opti-
onal)
Endress+Hauser

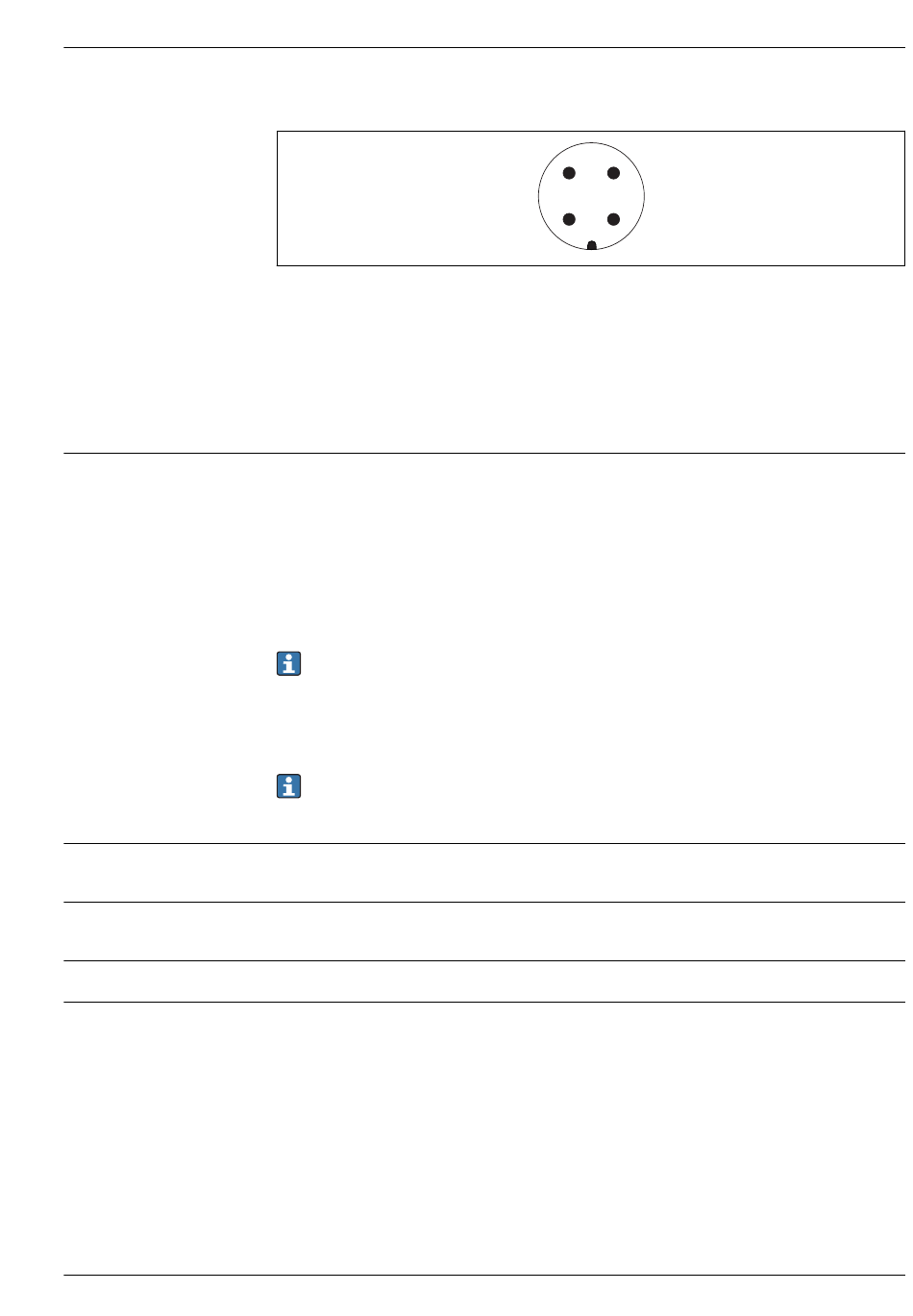

Anschluss Geräte mit 7/8"-Stecker (HART, FOUNDATION Fieldbus)
1
Signal -
2
Signal +
3
Schirm
4
nicht belegt
Außengewinde: 7/8 - 16 UNC
• Werkstoff: 316L (1.4401)
• Schutzart: IP66/68
HART
• Endress+Hauser empfiehlt verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden.
• Kabelaußendurchmesser ist abhängig von der verwendeten Kabeleinführung.
IO-Link
Endress+Hauser empfiehlt, verdrilltes Vieraderkabel zu verwenden.
PROFIBUS PA
Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel, vorzugsweise Kabeltyp A.
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00034S
"PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092
"PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP).
FOUNDATION Fieldbus
Verwenden Sie verdrilltes, abgeschirmtes Zweiaderkabel, vorzugsweise Kabeltyp A.
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S
"FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC
61158-2 (MBP).
• 12 mA oder 22 mA (auswählbar)
• IO-Link: 12 mA
Ohne Einfluss auf 4...20 mA-Signal bis ±5 % Restwelligkeit innerhalb des zulässigen Spannungsbe-
reiches [laut HART Hardware Spezifikation HCF_SPEC-54 (DIN IEC 60381-1)].
≤0,001 % von URL/V
Das Gerät kann mit einem Überspannungsschutz ausgestattet werden. Der Überspannungsschutz
wird werkseitig am Gehäusegewinde (M20x1,5) für die Kabelverschraubung montiert und ist ca.
70 mm (2,76 in) (zusätzliche Länge beim Einbau berücksichtigen). Der Anschluss des Gerätes erfolgt
entsprechend der folgenden Abbildung.
Für Einzelheiten siehe TI01013KDE, XA01003KA3 und BA00304KA2.
Bestellinformation:
Produktkonfigurator Bestellmerkmal "Zubehör montiert" Option NA
1
3
2
4
A0011176
27
