Proline Promag P 200

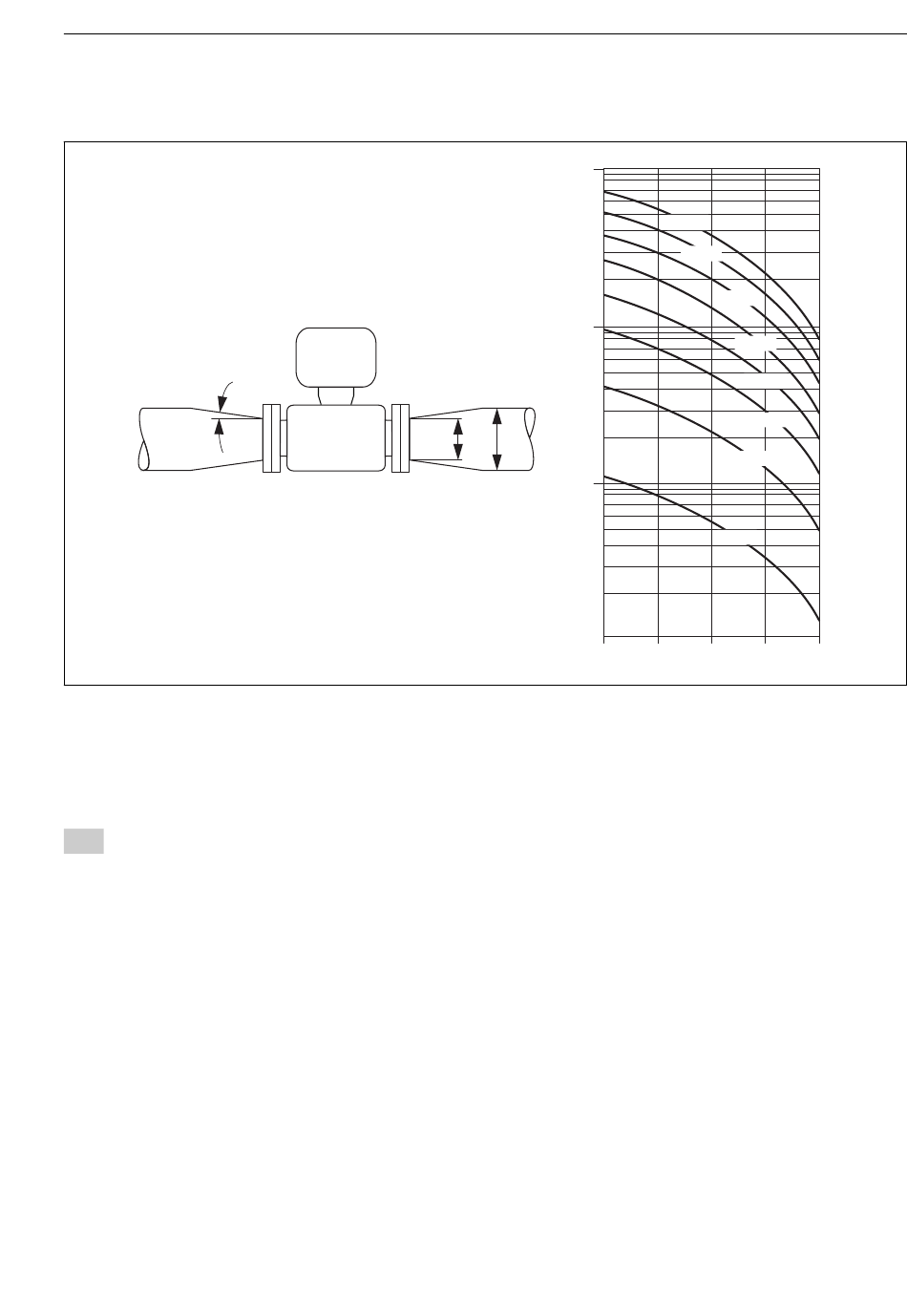

Anpassungsstücke
max. 8°
6.1.3

Spezielle Montagehinweise

Displayschutz
‣
Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach
oben hin einhalten: 350 mm (13,8 in)
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm
• Für das Öffnen der Sicherungskrallen: Innensechskantschlüssel 3 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
Endress+Hauser
[mbar] 100
10
d
D
1
d / D 0.5
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
Montage
A0016359
17
