Schutzart Sicherstellen - Endress+Hauser Proline Promag P 200 Kurzanleitung

Proline Promag P 200
Erdungskabel
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Aus-
kleidung
• Kathodenschutz ist in den Personenschutz integriert

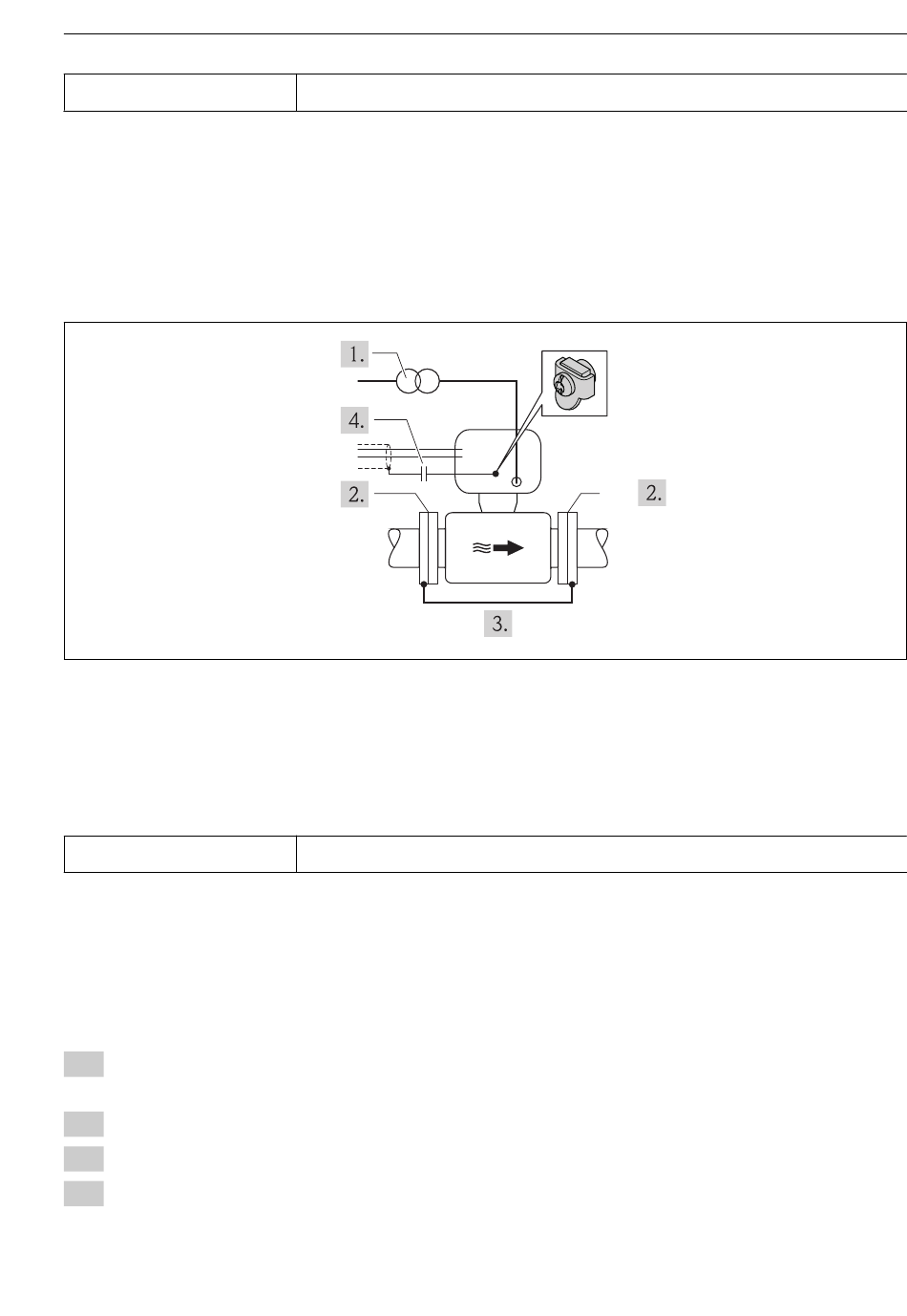

 8 Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 Elektrisch isoliert zur Rohrleitung
3 Kondensator
Erdungskabel
7.3

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
Endress+Hauser
Kupferdraht, mindestens 6 mm
1 /
3 /
+
–
2 /
Kupferdraht, mindestens 6 mm
2 2
(0,0093 in )
2 /
2 2
(0,0093 in )
Elektrischer Anschluss
A0016319
27
