Endress+Hauser Proline Promag P 200 Kurzanleitung Seite 22

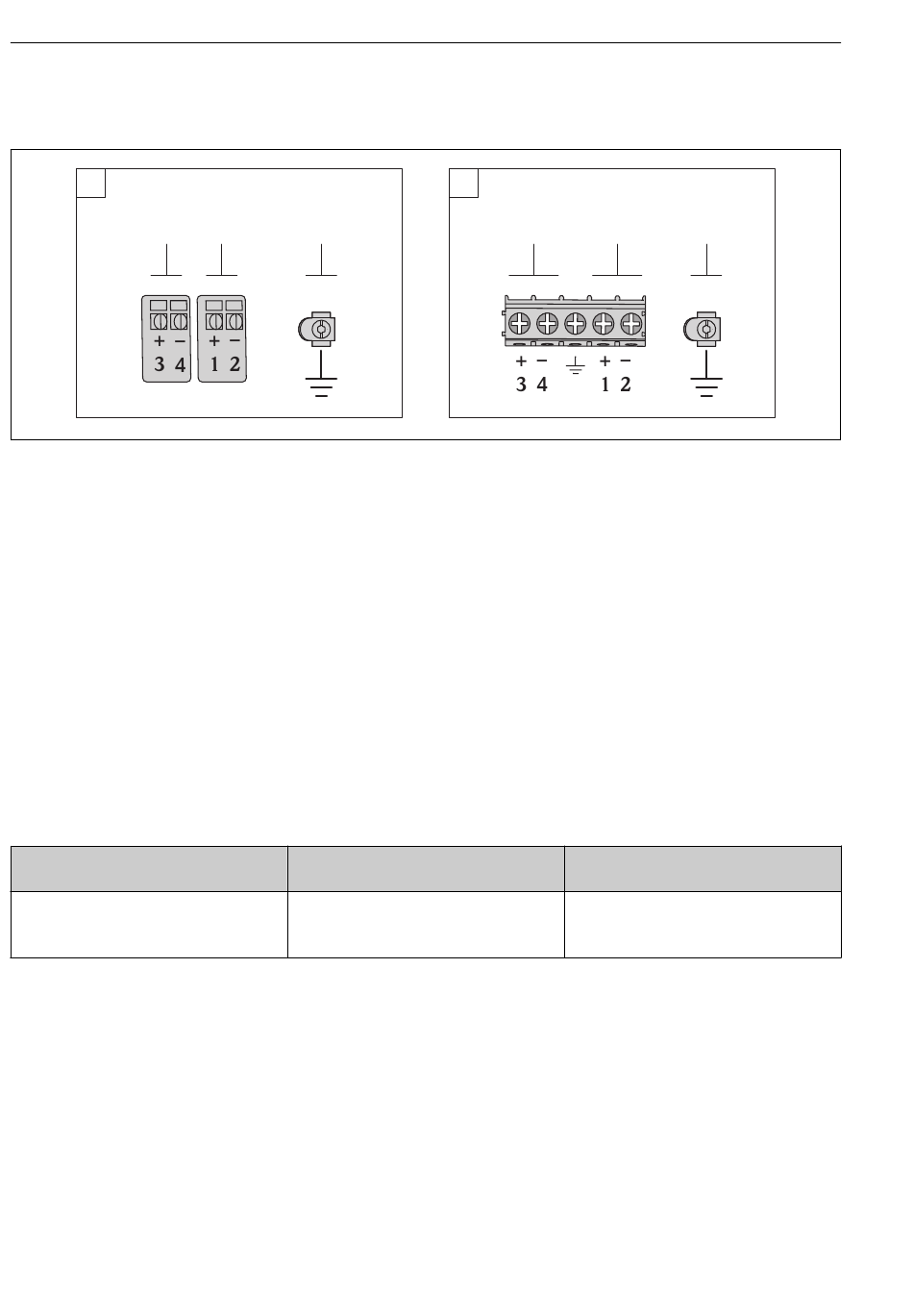

Elektrischer Anschluss
Messumformer
1
1.2
1 Anschlussvariante 4-20 mA HART mit weiteren Ausgängen, ohne integrierten Überspannungsschutz
1.1 Ausgang 1 (passiv): 4-20 mA HART
1.2 Ausgang 2 (passiv): Keine Belegung, Impuls-/Frequenz-/Schaltausgang oder 4-20 mA
1.3 Erdungsklemme für Kabelschirm
2 Anschlussvariante 4-20 mA HART mit weiteren Ausgängen, mit integriertem Überspannungsschutz
2.1 Ausgang 1 (passiv): 4-20 mA HART
2.2 Ausgang 2 (passiv): Keine Belegung, Impuls-/Frequenz-/Schaltausgang oder 4-20 mA
2.3 Erdungsklemme für Kabelschirm
7.1.4 Anforderungen an Speisegerät
Versorgungsspannung
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte
zur Versorgungsspannung gelten für Stromausgang 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A: 4-20 mA HART
• Option B: 4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang
1) Zur externen Versorgungsspannung des Speisegeräts mit Bürde (→  22)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klem-
menspannung um DC 2 V erhöht werden.
Bürde
Bürde beim Stromausgang: 0...500 Ω, abhängig von der externen Versorgungsspannung des
Speisegeräts
22
1.1 1.3
Minimale Klemmenspannung
Bei 4 mA: ≥ DC 18 V
Bei 20 mA: ≥ DC 14 V
2
2.2
2.1
1)2) Maximale Klemmenspannung
DC 35 V
Proline Promag P 200
2.3
A0018179
