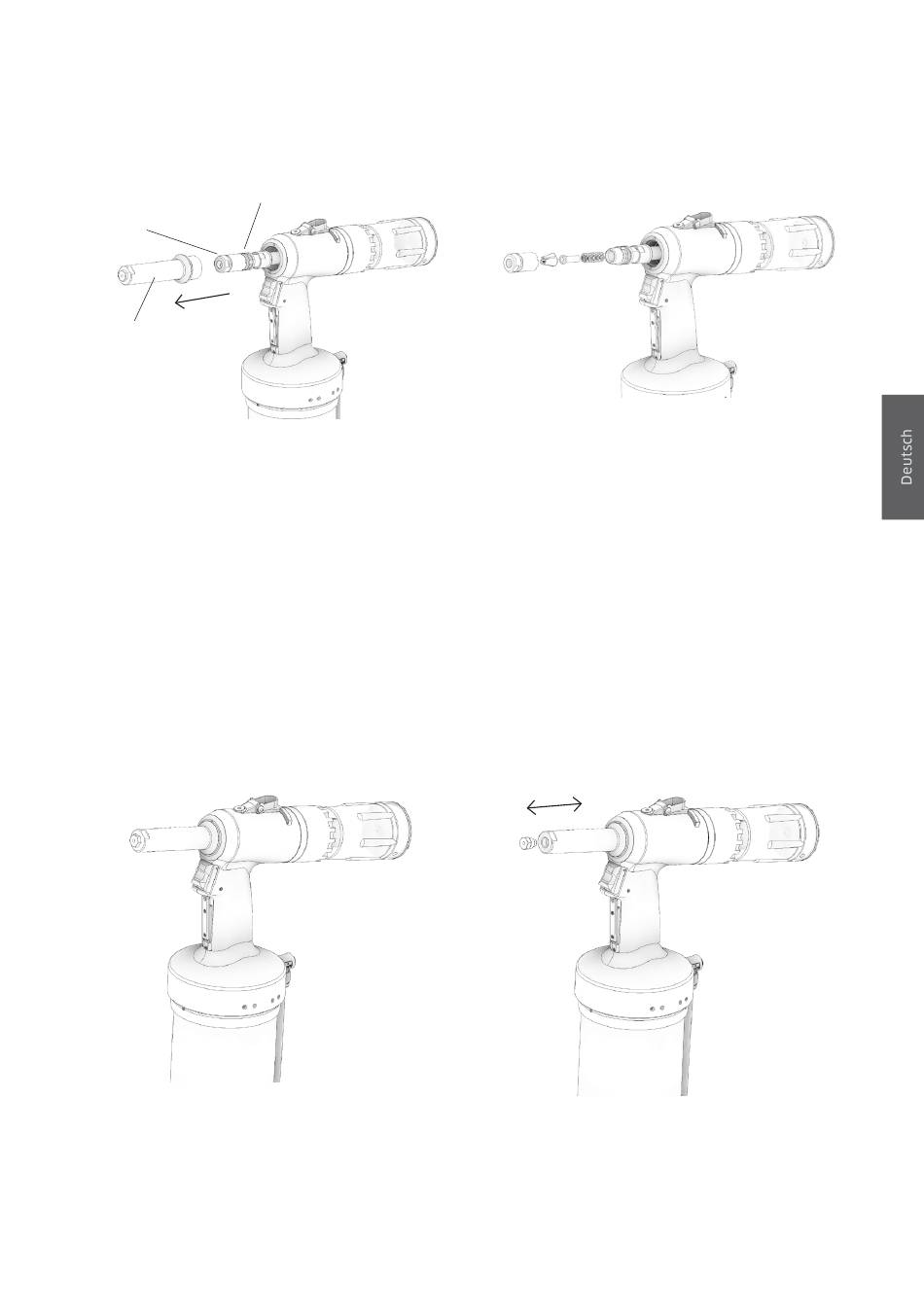

Galvanisierter
Feststellring
Klemmbackengehäuse
Vordere
Hülse
Mundstück
abnehmen
mit der Hand auf die abgenommene Vor-
dere Hülse. Setzen Sie die Vordere Hülse
wieder auf das Werkzeug, stecken Sie
den Steckschlüssel SW19 (auf die abge-
flachten Stellen) und ziehen Sie die Hülse
fest. Dann ziehen Sie das Mundstück mit
dem Steckschlüssel SW11 fest.
Mundstück und Vordere
Hülse montieren
Titgemeyer / 10342DE1121 / 3
RL60-2 /
Klemmbacken
herausnehmen
Abstand vom Klemmbackengehäuse
zum Gehäuse – Maß X
Damit die Klemmbacken den Nietdorn
sicher greifen und der Nietdorn sich gut
und ohne zu verkanten in das Werkzeug
einführen lässt, muss das Abstandsmaß
X korrekt eingestellt sein. Werkseitig ist
dieses Maß auf X=84 mm (Grundeinstel-
Betriebsanleitung
13
