Endress+Hauser Liquiline System CA80SI Betriebsanleitung Seite 23

Liquiline System CA80SI
Endress+Hauser

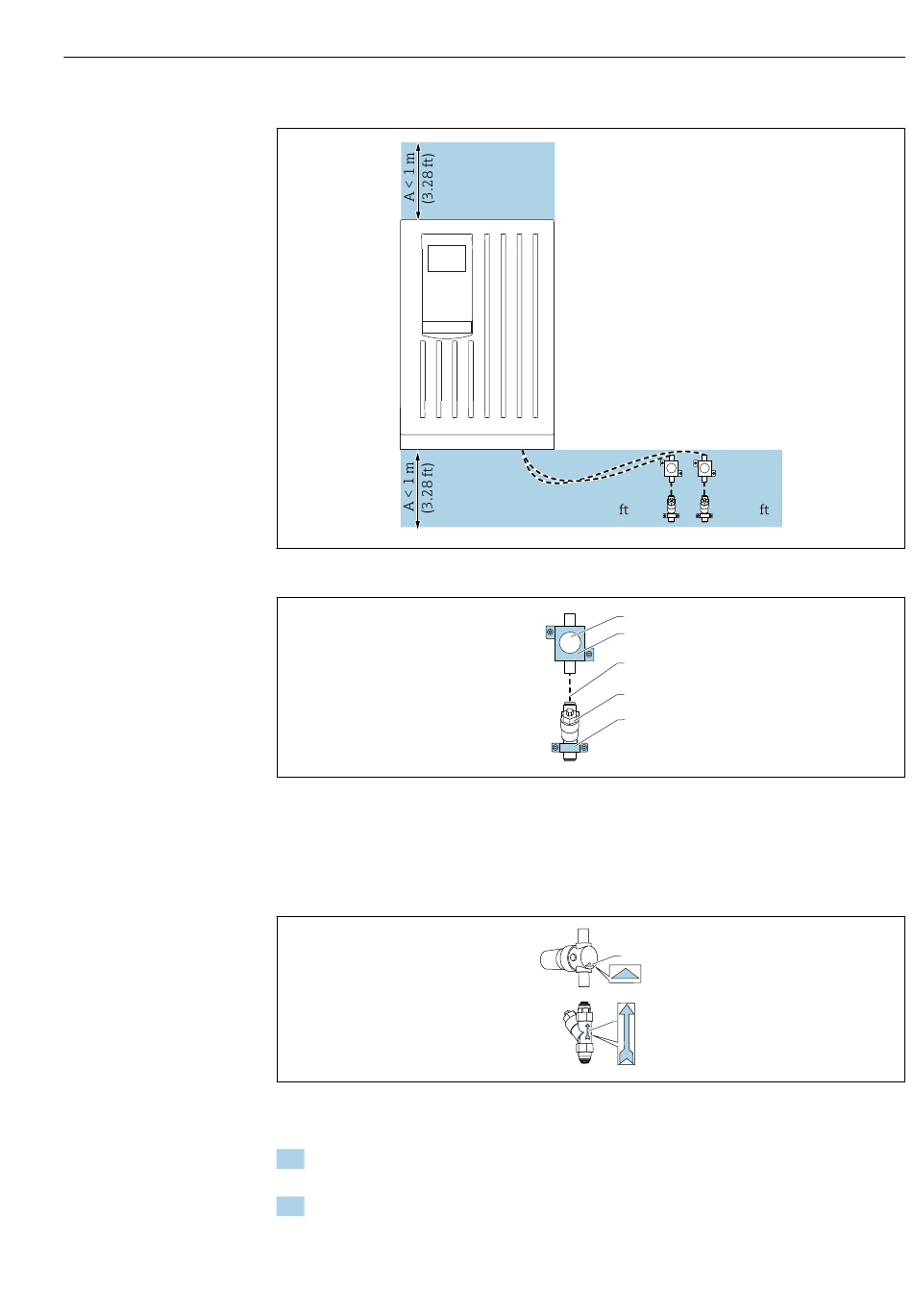

1-/2-Kanal-Gerät: Installationsbereich für Druckbegrenzer und Filter
 22 Zulässiger Installationsbereich, Maßeinheit m (ft)
 23 Montage Befestigungswinkel Druckbegrenzer und Filter
1 Druckbegrenzer
2 Befestigungswinkel für Druckbegrenzer
3 Schlauchstück (Polyurethane-Schlauch, Länge sollte sein < 0,5 m (1.64 ft))
4 Filter
5 Befestigungswinkel für Filter
1 Korrekte Durchflussrichtung des Druckbegrenzers (auf Druckbegrenzer angezeigt durch Dreieck)
2 Korrekte Durchflussrichtung des Filters (auf Filter angezeigt durch Pfeil)
1. Schlauchstück (Polyurethane-Schlauch) auf die benötigte Länge (< 0,5 m (1.64 ft))
zurechtschneiden.
2. Druckbegrenzer in Befestigungswinkel einbauen: Überwurfmutter abschrauben,
Druckbegrenzer durch runde Aussparung führen, Überwurfmutter wieder aufschrau-
ben.
L < 3 m L < 0,5 m
(9.84 ) (1.64 )
1
2
3
4
5
1
2
Montage
A0036573
A0036671
A0036743
23
