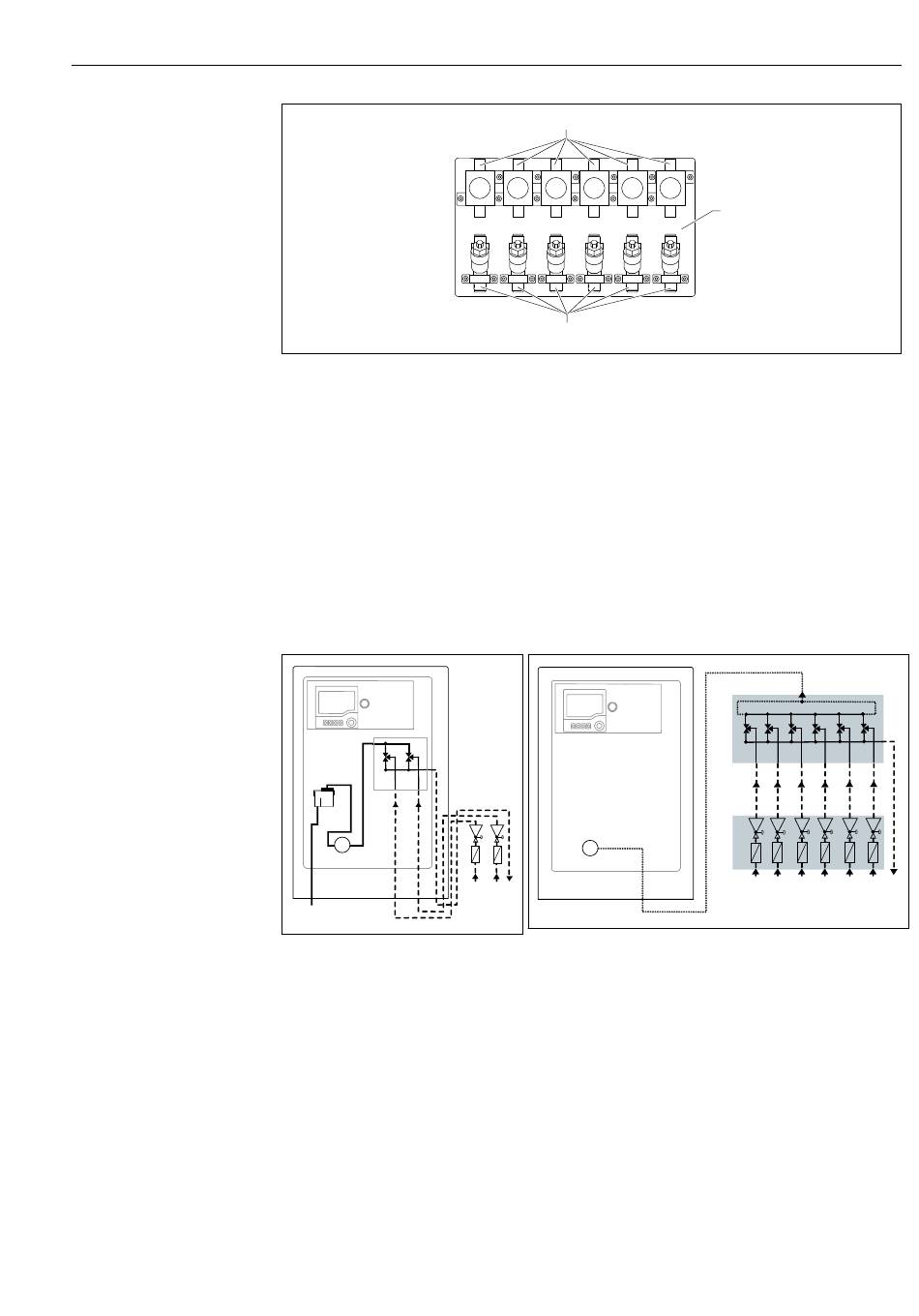

 3 Beispiel Liquiline System CA80SI 4-/6-Kanal-Variante: Panel mit Druckbegrenzer und Filter
1 Druckbegrenzer
2 Panel
3 Filter
3.2

Messeinrichtung

Eine vollständige Messeinrichtung besteht aus:
• Analysator Liquiline System CA80SI in der bestellten Konfiguration
• Reagenzien und Standardlösung (separat zu bestellen)
• Filter und Druckbegrenzer (lose beigelegt mit Befestigungswinkeln bei 1-/2-Kanal-Vari-
ante, auf Panel montiert bei 4-/6-Kanal-Variante)
• Panel für Probenumschaltung: 4 /6 Probeneingänge (4-/6-Kanal-Variante)
Cu
F
W
 4 1-/2-Kanal-Variante: Messeinrich-
tung mit vorgeschalteten Druckbe-
grenzern und Filtern
D Probenablauf
FI Filter
FR Durchflussregler
PL Druckbegrenzer
SPx Probeneingang
1
3
FR
F
FI
SP1 SP2 D
A0036342
 5 4-/6-Kanal-Variante: Messeinrichtung mit vorgeschalteten
Druckbegrenzern und Filtern auf Panel und externer Probe-
numschaltung auf Panel
D Probenablauf
F Durchflusssensor
FI Filter
FR Durchflussregler
PL Druckbegrenzer
SPx Probeneingang
Produktbeschreibung
2
A0036338
FR
FI
SP1 SP2 SP3 SP4 SP5 SP6 D
A0036343
