Montage

4 Montage
4.1

Einbaubedingungen

4.1.1 Einbaulage

nicht zulässig!

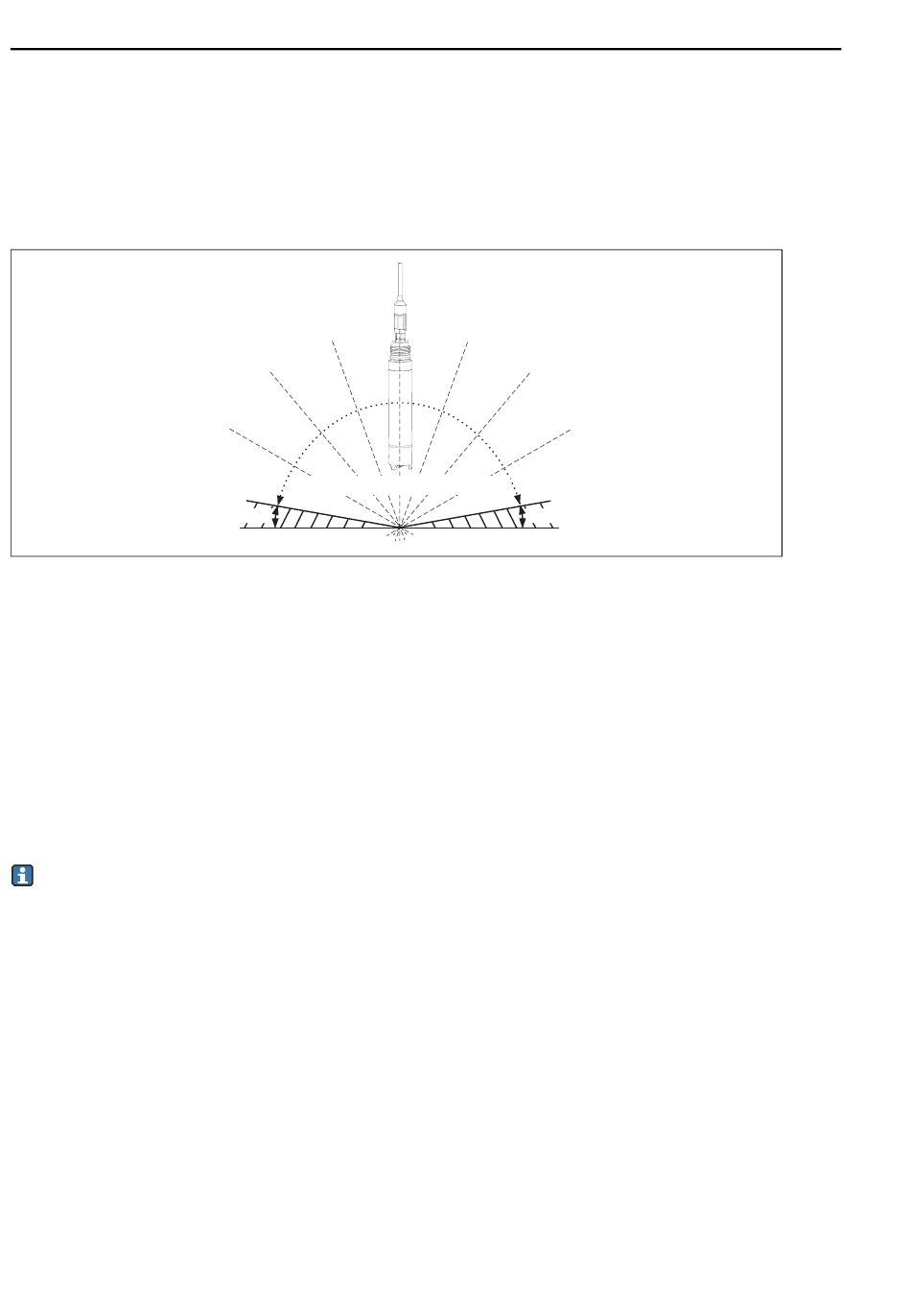

Abb. 1: Einbauwinkel

4.1.2 Einbauort

• Wählen Sie den Einbauort so, dass später eine leichte Zugänglichkeit möglich ist.
• Achten Sie auf die sichere und vibrationsfreie Befestigung von Standsäulen und Armaturen.
• Wählen Sie einen solchen Einbauort, der eine für die jeweilige Anwendung typische Sauerstoffkon-
zentration repräsentiert.
4.2

Einbau

Montieren Sie beim Eintauchbetrieb einzelne Baugruppen abseits vom Becken auf festem Unter-
grund. Nehmen Sie nur die Endmontage am vorgesehenen Einbauort vor.
Wählen Sie den Einbauort so, dass eine leichte Zugänglichkeit gegeben ist.
Zur vollständigen Installation einer Messstelle gehen Sie in dieser Reihenfolge vor:
1. Einbau der Wechsel- oder Durchflussarmatur (falls verwendet) in den Prozess
2. Wasseranschluss an die Spülstutzen (bei Verwendung Armatur mit Reinigung)
3. Einbau und Anschluss des Sauerstoffsensors
4. Einbau der Hänge- oder Eintaucharmatur (falls verwendet) in den Prozess.
8
zulässige Einbauneigung
10° 10°
nicht zulässig!
Oxymax COS51D
a0006741-de
