Oxymax COS51D
HINWEIS
Keine Armatur verwendet, Sensor falsch eingebaut, Erdungsvorschriften nicht beachtet
Beschädigung des Sensorkabels, Schutz vor elektromagnetischen Störungen nicht gegeben
► Der Sensor muss beim Eintauchbetrieb in eine Eintaucharmatur (z.B. CYA112) eingebaut werden.
Bauen Sie den Sensor nicht frei am Kabel hängend ein.
► Schrauben Sie den Sensor so in die Armatur, dass das Kabel nicht verdrillt wird.
► Vermeiden Sie große Zugkräfte (z.B. durch ruckartiges Ziehen) auf das Kabel.
► Beachten Sie nationale Erdungsvorschriften bei der Verwendung metallischer Armaturen und Ein-
bauzubehörs.
► Beachten Sie die Hinweise zum Einbau von Sensoren in der Betriebsanleitung der verwendeten
Armatur.
4.3

Einbaubeispiele

4.3.1 Eintauchbetrieb

Universalarmaturenhalterung und Kettenarmatur

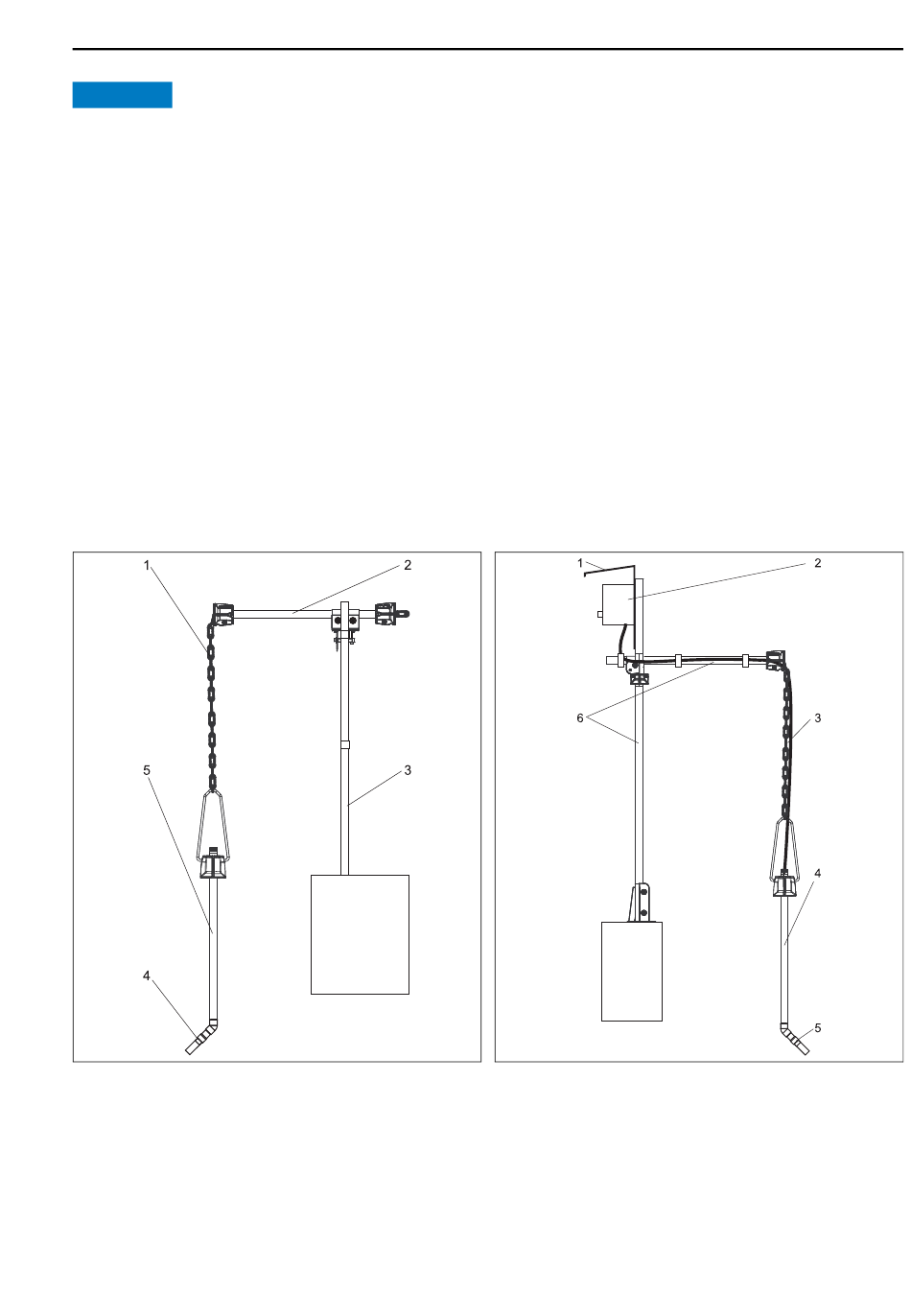

Abb. 2: Kettenhalter am Geländer
1 Kette
2 Halterung Flexdip CYH112
3 Geländer
4 Sensor Oxymax
5 Abwasserarmatur Flexdip CYA112
Endress+Hauser
a0013510
Abb. 3: Kettenhalter an Standsäule
1 Wetterschutzdach CYY101
2 Controller / Messumformer
3 Kette
4 Abwasserarmatur Flexdip CYA112
5 Sensor Oxymax
6 Halterung Flexdip CYH112
Montage
a0013511
