Phonic AM440DP Bedienungsanleitung Seite 7

Der AM440DP verfügt über zwei Stereo
Kanäle, die jeweils mit zwei symmetrischen,
dreipoligen 6,3
ausgestattet sind (Sie können aber auch
unsymmetrische Signale anschließen). Diese
Stereo Eingangskanäle sind für stereophone
Leitungspegel ausgelegt, also die linken und
rechten Ausgänge
Keyboards, eines
Synthesizers, Samplers, eines Effektgeräts,
oder eines HiFi Geräts wie CD, DVD, MD oder
DAT Players.
Handelt es sich bei dem Eingangssignal um
eine Monoquelle, sollte nur der linke Eingang
„L (MONO)" benutzt werden. Das Signal wird
automatisch auch auf den rechten Kanal
gelegt, der Kanal verhält sich dann wie ein
reiner Monokanal. Umgekehrt funktioniert dies
nicht, d.h. wenn Sie nur den rechten Eingang
verwenden, erscheint das Signal auch nur in
der rechten Summe.
4. EFX SEND
An diesen Ausgang
unsymmetrischen 6,3 mm Klinkenbuchse kann
der Eingang eines
angeschlossen werden.
Das EFX SEND Signal beim AM440DP ist ein
sog. post-Fader Signal (es wird nach dem
Lautstärkeregler des Kanals abgegriffen, ist
also auch von dessen Stellung abhängig),
daher wird hier meist
angeschlossen. Die Rückführungen, also die
Ausgänge des Effektgeräts, werden dann an
einen der Stereoeingänge (#3) angeschlossen.
Natürlich müssen Sie sich nicht daran halten.
Sie können durchaus mit dem pre-Fader AUX
SEND ein Effektgerät ansteuern, genauso wie
Sie mit dem post-Fader EFX SEND ein
Bühnenmonitorsystem ansteuern können – es
kommt letztendlich auf Ihre Anforderungen an.

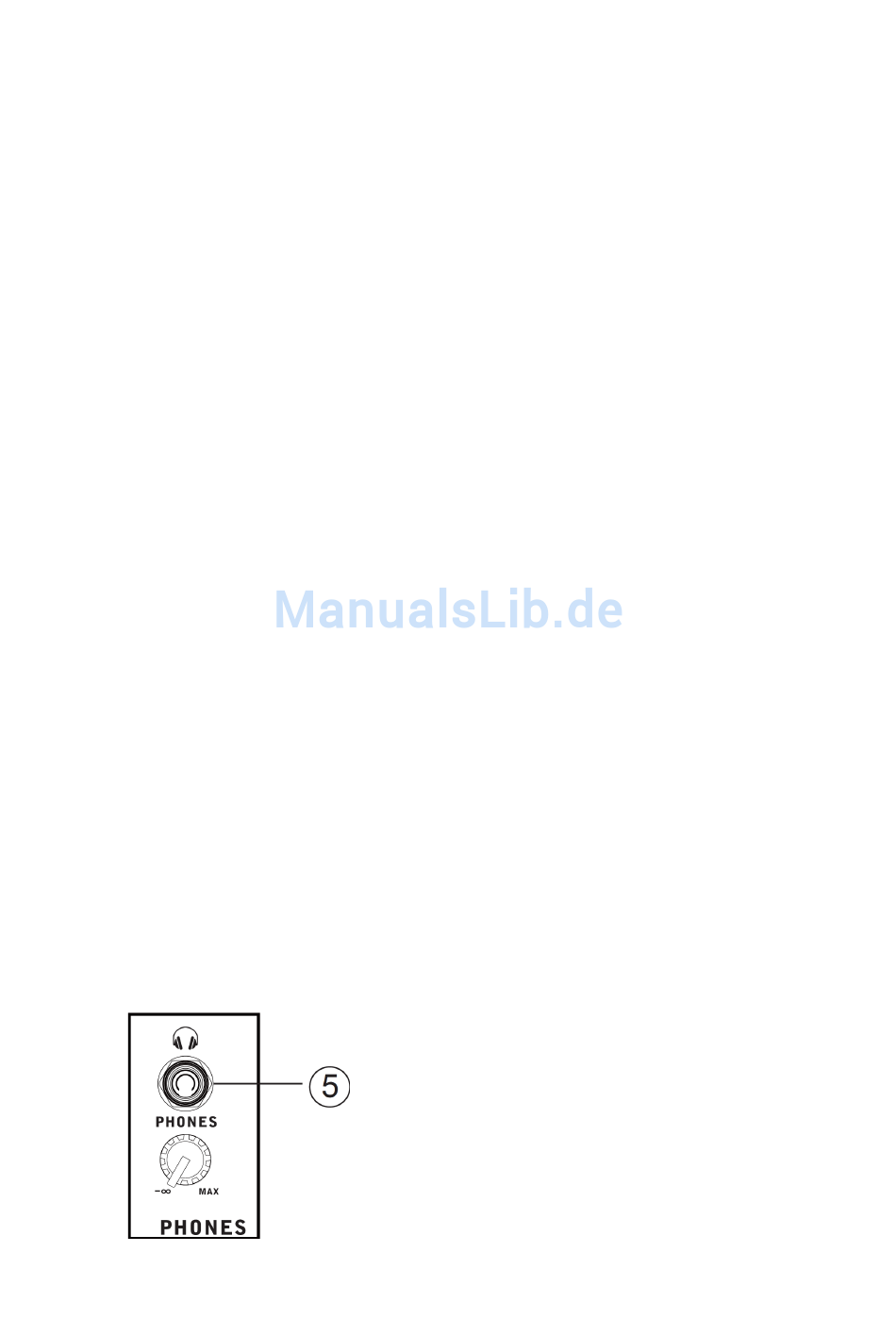

5. PHONES
mm Klinkenbuchsen
beispielweise eines
Drum Computers,
in Form einer
externen Geräts
ein Effektgerät
An diese Stereo Klinkenbuchse wird ein
Kopfhörer angeschlossen. Hier kann das
Summensignal (ergo das REC OUT Signal)
und das 2T RETURN Signal abgehört werden.
Die Lautstärke wird mit dem Regler PHONES
bzw. CTRL ROOM (#27) eingestellt.
Das PHONES Signal ist übrigens vom Gehalt
her identisch mit den Signalen an den
CONTROL ROOM Ausgängen (#8).
6. MAIN L & R
Die Ausgänge MAIN
symmetrischen Hauptausgänge
Mischpults. An
Klinkenbuchsen liegt die endgültige Mischung
aus der Summenschiene an. Sie senden ein
symmetrisches oder unsymmetrisches Signal
(je nachdem, was
verwenden) mit Line Pegel an externe Geräte
(z.B. Equalizer, Signalprozessoren
Endstufen). Bitte lesen Sie den Beitrag
„SYMMETRISCH UND UNSYMMETRISCH".
REC OUT
Diese Zweispurausgänge
unsymmetrischen Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die Eingänge Ihres Aufnahmemediums
an, also Stereorekorder, Soundkarte oder
Laptop.
Die Signale des REC OUT werden in der
Summenschiene abgegriffen, und zwar hinter
dem Summenregler MAIN. Sie enthalten also
alle Signale, die in die Summenschiene
gelangen, und sind in der Lautstärke ebenfalls
abhängig von der Stellung des MAIN Faders.
Im Grunde liegt das REC OUT Signal parallel
zu den Hauptausgängen MAIN OUT (#6),
allerdings speziell
Eingangsempfindlichkeit von Aufnahmegeräten
abgestimmt. Wenn Sie diese Ausgänge für
etwas anderes als zu Aufnahmezwecken
verwenden wollen,
grundsätzlich möglich, Sie sollten aber den
speziellen Pegel
Ausgangsempfindlichkeit bedenken, sowie die
Tatsache, dass
unsymmetrisches Signal
verwendeten Kabel sollten daher so kurz wie
möglich sein, wenn Sie sich nicht etwa
Brummeinstreuungen einfangen wollen.
STIRNSEITE
7. NETZANSCHLUSS
L/R sind die
des
diesen dreipoligen
für ein Kabel Sie
oder
in Form von
semiprofessionellen
auf die
so ist dies zwar
und die
es sich um ein
handelt – die
7
