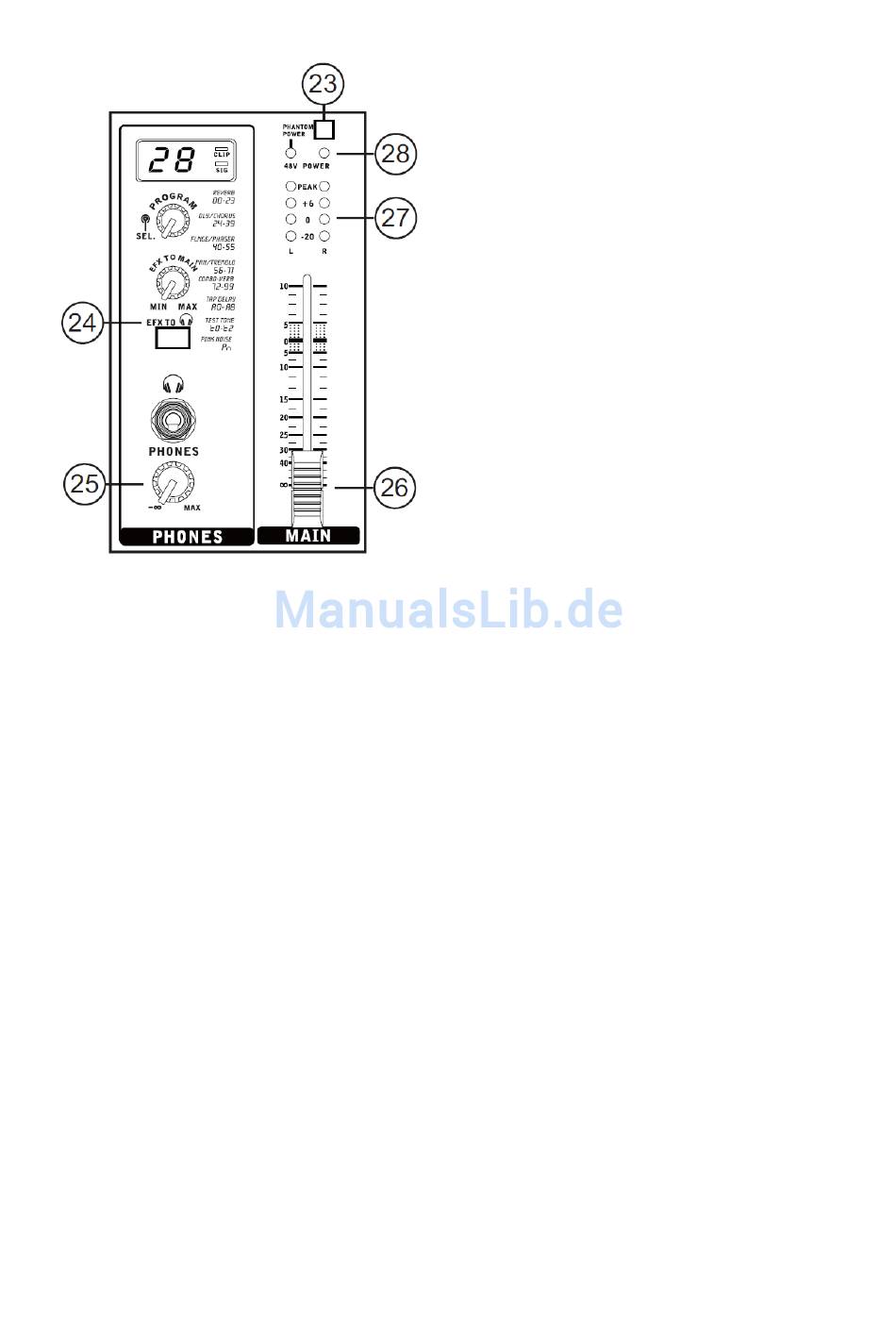

23. PHANTOM POWER (+48 V) =
PHANTOMSPEISUNG
Kondensatormikrofone und aktive DI Boxen
brauchen eine Spannungsversorgung. Diese
wird entweder durch eine interne Batterie oder
über die Phantomspeisung hergestellt, die vom
Mischpult über die
Mikrofonkabels transportiert wird.
Daher gibt es einen globalen Schalter für die
Phantomspeisung,
Mikrofoneingängen
Speisespannung von +48V zur Verfügung
stellt. Das Ein- und Ausschalten geht mit einer
kleinen Verzögerung vor sich; das ist aber
normal. Die Phantomspeisung liegt nur an den
XLR Buchsen (#1) an, nicht an den LINE
Eingängen (#2).
Wird der Schalter
Phantomspeisung eingeschaltet. Zur Kontrolle
leuchtet die links darunter befindliche rote LED
+48V auf.
Bevor Sie die Phantomspeisung einschalten,
müssen alle Ausgangsregler runtergedreht
sein, um übermäßige Störgeräusche und
Schäden in den
Lautsprechern zu vermeiden. Noch besser, Sie
schalten zunächst die Phantomspeisung aus,
schließen Ihre Kondensatormikrofone an und
schalten dann erst die Phantomspeisung ein.
„Phantom" heißt diese
deshalb, weil sie von anderen, dynamischen
Mikrofonen, die keine
Leitungen des
die an allen
die benötigte
gedrückt, ist die
angeschlossenen
Stromversorgung
Stromversorgung
benötigen, ganz einfach ignoriert wird – sofern
es sich um ein Mikrofon mit symmetrischem
Ausgang handelt!
Technisch gesprochen
Phantomspeisung auf ein System, bei dem das
Audiosignal der symmetrischen Leitung in
einem Differential-Modus
während der Gleichstrom in einem Common-
Modus zugeführt wird.
„wandern" über die Pole 2 und 3 der
Mikrofonleitung, der Strom hingegen simultan
über die gleichen Pole. Pol 1 stellt die Erdung
für Audio und Strom.
Mikrofone, die keine
benötigen, ignorieren einfach die zwischen Pol
2 und Pol 3 anliegende Spannung. Wenn man
mit einem Voltmeter die Spannung zwischen
Pol 2 und Pol 3 misst, zeigt die Anzeige 0 Volt
DC an, und nichts anderes erkennt auch das
dynamische Mikrofon. Misst man zwischen Pol
2 und Pol 1, oder Pol 3 und Pol 1, wird die
Phantomspeisungsspannung – in der Regel 48
Volt – angezeigt, ohne dass ein Mikrofon
angeschlossen ist. Ein dynamisches Mikrofon
ignoriert die Spannung ebenso wie der
Mischpulteingang.
Um mit der Phantomspeisung kompatibel zu
sein, muss ein Gerät (Mikrofon, Vorverstärker
mit mikrofonartigem Ausgang oder eine DI
Box) mit einem symmetrischen, niederohmigen
Ausgang ausgestattet sein. Das schließt die
meisten auf dem Markt erhältlichen Aufnahme-
und Live-Mikrofone
Bändchenmikrofone
eingeschalteter Phantomspeisung Probleme
bereiten – konsultieren Sie daher unbedingt
die Bedienungsanleitung des entsprechenden
Mikrofons oder fragen
Hersteller an, ob sich das Mikrofon mit
Phantomspeisung verträgt!
WARNUNG: Verwenden
unsymmetrierte Mikrofone,
Phantomspeisung eingeschaltet ist – sie
könnten sehr wohl extremen Schaden
nehmen. Versuchen Sie also niemals, an
ein unsymmetrisches
einen XLR Stecker anzubringen. Auch ein
externes Mischpult, dessen Ausgänge an
die Mikrofoneingänge angeschlossen wird,
könnte Schaden
Phantomspeisung
Mischpulte und andere Geräte in der Regel
Line Pegel abgeben,
Ausgänge immer an die Line Eingänge im
AM440DP angeschlossen werden.
24. EFX TO PHONE
bezieht sich die
zugeführt wird,
Die Audiosignale
Stromversorgung
ein. Manche
können bei
Sie bei dessen
Sie niemals
wenn die
Mikrofon einfach
nehmen, wenn die
aktiviert ist. Da
sollten deren
