Durchflussmessgerät Proline Promag W
Horizontal
• Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurz-
zeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden.
• Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben
gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teilge-
fülltem oder leerem Messrohr wirklich anspricht.

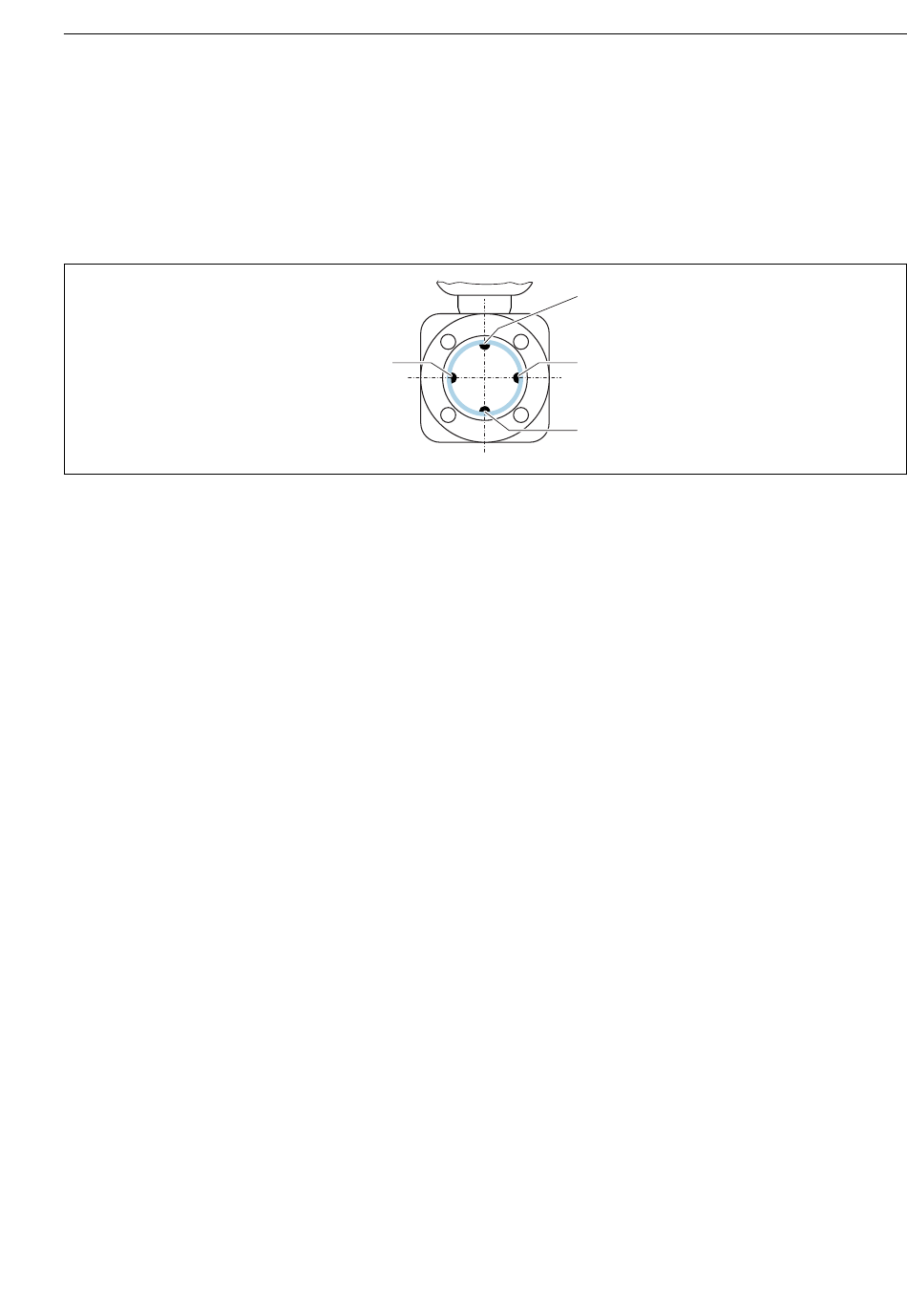

1 MSÜ-Elektrode für die Leerrohrüberwachung
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
