Janome CLOTHSETTER Bedienungsanleitung Seite 2

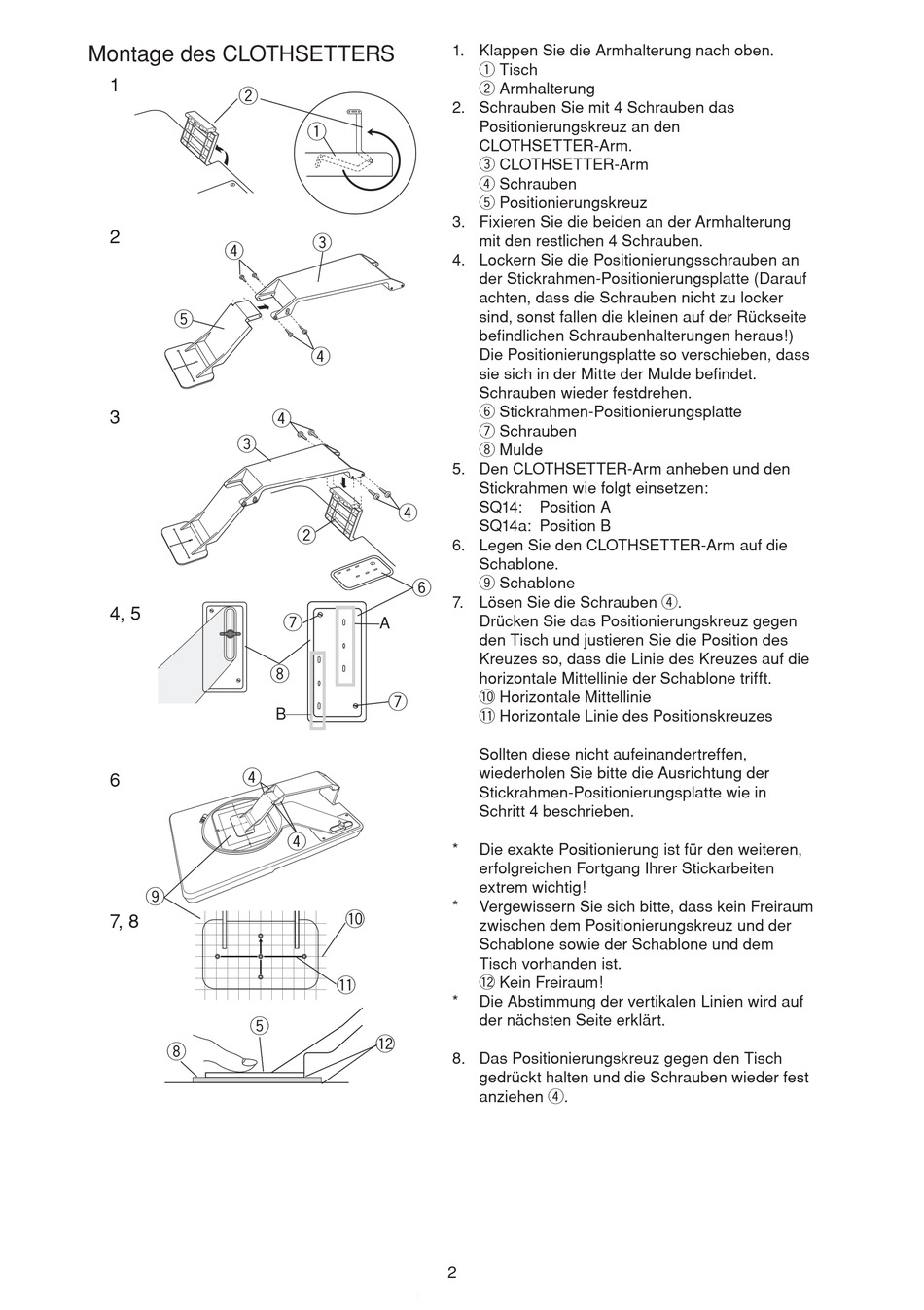

Montage des CLOTHSETTERS
1
w
2
r
t
3
e
4, 5
r
6
o
7, 8
t
i
q
e
r
r
r
w
y
u
A
i
u
B
r
!0
!1
!2
1. Klappen Sie die Armhalterung nach oben.
q Tisch
w Armhalterung
2. Schrauben Sie mit 4 Schrauben das
Positionierungskreuz an den
CLOTHSETTER-Arm.
e CLOTHSETTER-Arm
r Schrauben
t Positionierungskreuz
3. Fixieren Sie die beiden an der Armhalterung
mit den restlichen 4 Schrauben.
4. Lockern Sie die Positionierungsschrauben an
der Stickrahmen-Positionierungsplatte (Darauf
achten, dass die Schrauben nicht zu locker
sind, sonst fallen die kleinen auf der Rückseite
befindlichen Schraubenhalterungen heraus!)
Die Positionierungsplatte so verschieben, dass
sie sich in der Mitte der Mulde befindet.
Schrauben wieder festdrehen.
y Stickrahmen-Positionierungsplatte
u Schrauben
i Mulde
5. Den CLOTHSETTER-Arm anheben und den
Stickrahmen wie folgt einsetzen:
SQ14: Position A
SQ14a: Position B
6. Legen Sie den CLOTHSETTER-Arm auf die
Schablone.
o Schablone
7. Lösen Sie die Schrauben r.
Drücken Sie das Positionierungskreuz gegen
den Tisch und justieren Sie die Position des
Kreuzes so, dass die Linie des Kreuzes auf die
horizontale Mittellinie der Schablone trifft.
!0 Horizontale Mittellinie
!1 Horizontale Linie des Positionskreuzes
Sollten diese nicht aufeinandertreffen,
wiederholen Sie bitte die Ausrichtung der
Stickrahmen-Positionierungsplatte wie in
Schritt 4 beschrieben.
* Die exakte Positionierung ist für den weiteren,
erfolgreichen Fortgang Ihrer Stickarbeiten
extrem wichtig!
* Vergewissern Sie sich bitte, dass kein Freiraum
zwischen dem Positionierungskreuz und der
Schablone sowie der Schablone und dem
Tisch vorhanden ist.
!2 Kein Freiraum!
* Die Abstimmung der vertikalen Linien wird auf
der nächsten Seite erklärt.
8. Das Positionierungskreuz gegen den Tisch
gedrückt halten und die Schrauben wieder fest
anziehen r.
2
