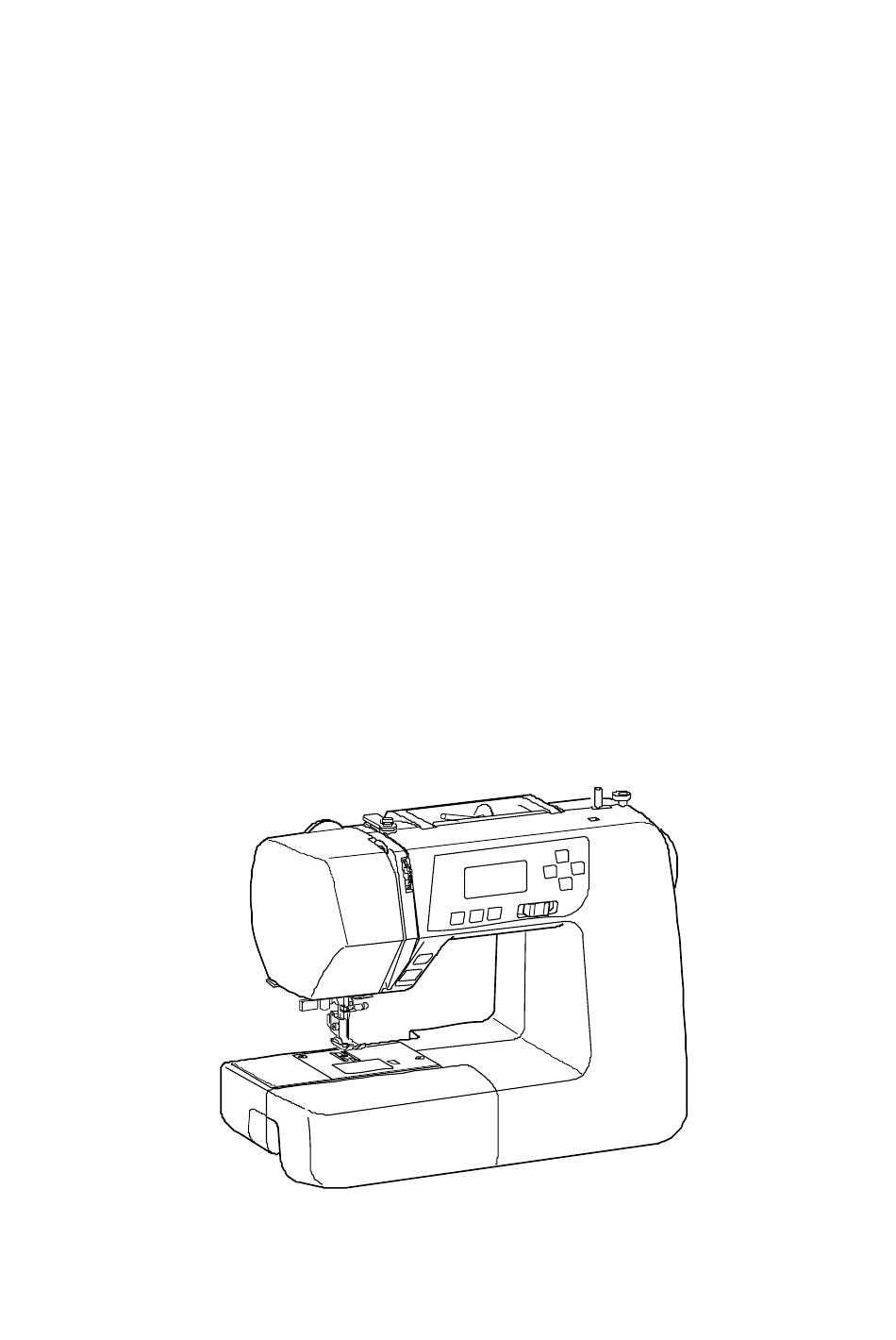

- Seite 1 GEBRAUCHSANLEITUNG...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Diese Maschine darf nicht von Personen (einschl. Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, es sei denn, diese Personen werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder von ihr hinsichtlich der Nutzung der Maschine angewiesen. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TEIL I. TEILEBEZEICHNUNGEN ABSCHNITT IV. ZIERSTICHE Bogenstich ..............38 Teilebezeichnungen............2 Smoken................39 Standardzubehör und Aufbewahrung ....... 3 Patchwork ..............39 Anschiebetisch..............3 Quilten ................40 ABSCHNITT II. VORBEREITUNGEN VOR DEM NÄHEN Fagottstich ..............40 Anschluss an den Netzstrom ..........4 Federstiche..............40 Vor dem Gebrauch Ihrer Nähmaschine ......4 Kreuzstich ..............41 Geschwindigkeitsbegrenzer.......... -
Seite 4: Teil I. Teilebezeichnungen
TEIL I. TEILEBEZEICHNUNGEN Teilebezeichnungen 1 Anschiebetisch (Zubehörfach) 2 Stichplatte 3 Nadeleinfädler 4 Fadenabschneider 5 Kopfdeckel 6 Fußdruckregler 7 Fadenhebel 8 Fadenspannungsregler 9 Garnrollenhalter 0 Große Fadenabziehscheibe A Spuler B Spuleranschlag C Loch für zusätzlichen Garnrollenhalter D Werteinstelltasten E Cursor F Flüssigkristallanzeige G Geschwindigkeitsbegrenzer H Taste für automatischen Fadenabschneider I Taste Nadel Hoch/Tief... -
Seite 5: Standardzubehör Und Aufbewahrung
Serienmäßiges Zubehör 1 Spule 2 Filz 3 Nadelsatz 4 Zusätzlicher Garnrollenhalter 5 Satinfuß F 6 Reißverschlussfuß E 7 Automatik-Knopflochfuß R 8 Kantennähfuß C 9 Blindstichfuß G 0 1/4" Saumfuß A Offener Applikationsfuß F2 B Nahttrenner C Schraubendreher D Staubpinsel E Kleine Fadenabziehscheibe F Große Fadenabziehscheibe G Garnrollenträger Anschiebetisch... -
Seite 6: Abschnitt Ii. Vorbereitungen Vor Dem Nähen Anschluss An Den Netzstrom
ABSCHNITT II. VORBEREITUNGEN VOR DEM NÄHEN Anschluss an den Netzstrom • Verwendung des Fußanlassers Schalten Sie den Netzschalter 1 aus. Stecken Sie den Fußanlasser-Stecker 2 in die Fußanlasser-Steckdose 3. Stecken Sie den Maschinenstecker 4 in die Maschinensteckdose 5. Stecken Sie den Netzstecker in die Wandsteckdose 7. Schalten Sie den Netzschalter 1. -
Seite 7: Geschwindigkeitsbegrenzer
Geschwindigkeitsbegrenzer Die Nähgeschwindigkeit kann je nach Ihren Nähanforderungen über den Geschwindigkeitsbegrenzer geregelt werden. Schieben Sie den Begrenzer nach rechts, um die Geschwindigkeit zu erhöhen. Schieben Sie den Begrenzer nach links, um die Geschwindigkeit zu verringern. Regulieren der Nähgeschwindigkeit Treten Sie auf den Fußanlasser, um die Maschine zu starten. -
Seite 8: Funktionstasten Der Maschine
Funktionstasten der Maschine 1 Start-/Stopptaste Senken Sie den Nähfußhebel. Drücken Sie die Start-/Stopptaste 1,um die Maschine zu starten. Die Maschine näht die ersten Stiche langsam, bevor sie auf die über den Geschwindigkeitsbegrenzer eingestellte Geschwindigkeit übergeht. Drücken Sie die Start-/Stopptaste 1 erneut,um die Maschine zu anzuhalten. - Seite 9 5 Fadenabschneidertaste Drücken Sie diese Taste, um die Fäden nach dem Nähen abzuschneiden. Um die Fäden nach dem Nähen automatisch abzuschneiden, wählen Sie das gewünschte Stichmuster und drücken dann die Fadenabschneidertaste solange, bis das Symbol für den Fadenabschneider erscheint. Die Maschine hält automatisch an und schneidet die Fäden nach dem Vernähen ab, wenn die Rückwärts- oder die Auto-Verriegelungs-Taste gedrückt wird.
-
Seite 10: Entfernen Und Anbringen Des Fußhalters
Abnehmen und Anbringen des Fußhalters VORSICHT: Schalten Sie den Netzschalter vor Lösen oder Befestigen des Fußhalters aus. • Fußhalter entfernen Entfernen Sie die Stellschraube 1, indem Sie sie mit einem Schraubendreher gegen den Uhrzeigersinn drehen. • Fußhalter anbringen Richten Sie das Loch im Fußhalter 2 auf das Gewindeloch in der Stoffdrückerstange 3 aus. -
Seite 11: Heben Und Senken Des Transporteurs
Heben oder Senken des Transporteurs Der Schieber zum Versenken des Transporteurs befindet sich unter dem Freiarmbett an der Rückseite der Maschine. 1 Senken Sie den Transporteur herab, indem Sie den Schieber in Richtung des Pfeils 1 bewegen. Stellen Sie die Stichlänge auf „0,0” 3 ein. 2 Stellen Sie den Transporteur hoch, indem Sie den Schieber in Richtung des Pfeils 2 bewegen (siehe Abbildung) und das Handrad 4 auf sich zu drehen. -
Seite 12: Spulen
Spulen • Entnahme der Spule Schieben Sie den Auslöseknopf der Greiferabdeckung 1 nach rechts und entfernen Sie die Greiferabdeckung 2. Nehmen Sie die Spule heraus. 1 Auslöseknopf der Greiferabdeckung 2 Greiferabdeckung • Garnrollenhalter Heben Sie den Garnrollenhalter 1 an. Setzen Sie eine Garnrolle auf den Garnrollenhalter wobei der Faden wie dargestellt von der Garnrolle abläuft. - Seite 13 • Spulen ANMERKUNG: Stellen Sie den Geschwindigkeitsbegrenzer zum Spulen auf seine schnellste Position ein. Ziehen Sie Faden von der Garnrolle. □ Führen Sie den Faden um die Fadenführung. □ Führen Sie den Faden von innen nach außen durch das □ Loch an der Spule.
- Seite 14 • Einsetzen der Spule Legen Sie eine Spule in den Spulenhalter ein, wobei das □ Garn gegen den Uhrzeigersinn abläuft. 1 Fadenende Führen Sie den Faden durch die erste Kerbe 2 vorne □ am Spulenhalter. 2 Kerbe Ziehen Sie den Faden nach links und schieben Sie ihn □...
-
Seite 15: Einfädeln Der Maschine
Einfädeln der Maschine Stellen Sie den Nähfuß hoch. Drücken Sie die Taste Hoch/Tief der Nadel 1, um den Fadenhebel in seine höchste Stellung zu bringen. 1 Taste Hoch/Tief der Nadel VORSICHT: Schalten Sie die Maschine am Netzschalter AUS bevor Sie die Maschine einfädeln. •... -
Seite 16: Einfädler
Nadeleinfädler VORSICHT: Schalten Sie die Maschine am Netzschalter AUS bevor Sie den Nadeleinfädler benutzen. Senken Sie den Nähfuß. Bringen Sie die Nadel in ihre □ höchste Stellung. Ziehen Sie den Nadeleinfädler 1 ganz nach unten. Der Haken schiebt sich von hinten durch das Nadelöhr. -
Seite 17: Heraufholen Des Unterfadens
Heraufholen des Unterfadens Heben Sie den Nähfuß an. Halten Sie den Oberfaden □ leicht in der linken Hand. Drücken Sie zweimal die Taste Hoch/Tief der Nadel 1, □ um die Nadel hochzustellen und herabzusenken und den Unterfaden hochzuholen. 1 Taste Nadel Hoch/Tief Ziehen Sie beide Fäden 10 bis 15 cm unter und hinter □... -
Seite 18: Flüssigkristallanzeige
Flüssigkristallanzeige Auf der Flüssigkristallanzeige werden nach Einschalten der Maschine folgende Informationen angezeigt. 1 Identifizierungsbuchstabe für empfohlenen Nähfuß 2 Stichmusternummer 3 Cursor 4 Stichbreite 5 Stichlänge Drücken Sie die Cursortasten , um den Cursor □ unter die Stichmusternummer zu bewegen. Beim Einschalten der Maschine erscheinen die Cursor unter beiden Stellen. -
Seite 19: Einstellung Der Oberfadenspannung Für Einen Geradstich
Regulieren der Oberfadenspannung für Geradstich • Richtige Spannung 1 Oberfaden 2 Unterfaden 3 Lockern 4 Straffen Beim idealen Geradstich sind die Stiche wie abgebildet (für deutlichere Abbildung vergrößert) zwischen beiden Stofflagen verschlungen. Sie sehen auf der Ober- und Unterseite der Naht, dass die Stiche gleichmäßig ausgewogen sind. -
Seite 20: Einstellung Der Oberfadenspannung Für Einen Zickzackstich
Regulieren der Oberfadenspannung für Zickzackstich Beim idealen Zickzackstich ist der Unterfaden nicht auf der rechten (oberen) Stoffseite zu sehen, und der Oberfaden erscheint nur etwas auf der linken (unteren) Stoffseite. Korrektes Aussehen der Nähte siehe Abbildungen. Regulieren Sie die Oberfadenspannung ggf., damit das Aussehen Ihrer Naht den Abbildungen entspricht. -
Seite 21: Abschnitt Iii. Grundstiche Geradstichnähen
ABSCHNITT III. GRUNDSTICHE Geradstichnähen 1 Stichmuster: 00 oder 01 2 Oberfadenspannung: 2 bis 6 3 Nähfuß: Zick-Zack-Fuß A • So beginnen Sie zu nähen Heben Sie den Nähfuß an und legen Sie den Stoff neben eine Nahtführungslinie auf der Stichplatte (1,6 cm wird am häufigsten verwendet). -
Seite 22: Führungslinien
Führungslinien Die Führungslinien auf der Stichplatte und der Greiferplatte helfen Ihnen dabei, die Nahtzugabe zu messen. Die Zahlen auf der Stichplatte zeigen den Abstand zwischen der zentralen Nadelstellung 1 und der Stoffkante 2 an. 1 Mittlere Nadelposition 2 Stoffkante Nummer Abstand (cm) Abstand... -
Seite 23: Geradstich
Geradstich 00 oder 01 1 Stichmuster: Oberfadenspannung: 2 bis 6 Nähfuß: Zick-Zack-Fuß A Zum Nähen von Kleidungsstücken, Aufnähen von Reißverschlüssen usw. Muster 01 wird zum Nähen von feinen Stoffen verwendet. Lock-a-Matic-Stich Stichmuster: Oberfadenspannung: 2 bis 6 Nähfuß: Zick-Zack-Fuß A Rückwärtstaste Benutzen Sie diesen Stich, um den Anfang und das Ende einer Naht durch Rückwärtsstiche zu vernähen. -
Seite 24: Stretchstich
Stretchstich Stichmuster: 05, 06 Oberfadenspannung: 3 bis 6 Nähfuß: Zick-Zack-Fuß A Dieser schmale Stretchstich verhindert, dass sich Wirkwaren und Schrägnähte kräuseln, und ermöglicht gleichzeitig, dass die Naht vollkommen geöffnet und flach gedrückt wird. Muster 06 wird zum Nähen von feinen Stoffen verwendet. Quiltstich einfach Stichmuster: Oberfadenspannung:... -
Seite 25: Zickzackstich
Zick-Zack-Stich 1 Stichmuster: 2 Oberfadenspannung: 2 bis 6 3 Nähfuß: Zick-Zack-Fuß A Der Zick-Zack-Stich ist einer der nützlichsten und vielseitigsten Stiche. Er wird zum Versäubern, Flicken, für Applikationen und auch als dekorativer Stich benutzt. ANMERKUNG: Verwenden Sie beim Nähen von Stretchstoffen wie Maschenware, Jersey oder Trikot eine Einlage. -
Seite 26: Versäubern Mit Zickzackstich
Versäubern mit Zick-Zack-Stich 1 Stichmuster: 2 Oberfadenspannung: 3 bis 7 3 Nähfuß: Kantennähfuß C Diese Zick-Zack-Variation ist sehr nützlich für die Konstruktion von Kleidungsstücken und beim Fertigstellen von Schnittkanten für alle Nähprojekte. Der schwarze Steg und die Führungsdrähte des Kantennähfußes helfen dabei, die Kanten sauber zu nähen und den Stoff gerade zu halten. -
Seite 27: Kantenstich
Überwendlichstich 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 7 3 Nähfuß: Kantennähfuß C Bei diesem Stichmuster werden Gerad- und Zick-Zack-Stiche kombiniert, um mit Hilfe des Kantennähfußes Säume in einem Arbeitsgang zu nähen und zu versäubern. Es eignet sich bestens für 0,6 cm breite Säume auf Maschenwaren (beim Annähen von Rippenstoffen) oder mittelschweren bis schweren Webstoffen, bei denen Sie einen schmalen Saum wünschen. -
Seite 28: Verschiedene Knopflöcher Und Ihre Verwendung
Verschiedene Knopflöcher und ihre Verwendung 1 Eckiges Knopfloch Das eckige Knopfloch eignet sich vornehmlich für mittelschwere bis schwere Stoffe. Die Knopflochgröße wird durch Platzieren eines Knopfes in den Fuß automatisch bestimmt. 2 Rundes Knopfloch Dieses Knopfloch eignet sich für feine bis mittelschwere Stoffe, insbesondere für Blusen und Kinderbekleidung. -
Seite 29: Eckige Knopflöcher
Eckiges Knopfloch 1 Stichmuster: 2 Fadenspannungsregler: 1 bis 5 3 Nähfuß: Automatik-Knopflochfuß R 4 Symbol für Knopflochhebel • Nähen Drücken Sie die Taste Nadel Hoch/Tief der Nadel, um □ die Nadel hochzustellen. Montieren Sie den Automatik-Knopflochfuß R und rasten Sie den Stift 2 in die Rille 1 des Fußhalters ein. 1 Rille 2 Stift Ziehen Sie den Knopfhalter 3 nach hinten und legen Sie... - Seite 30 Starten Sie die Maschine, um das Knopfloch zu nähen. □ Das Knopfloch wird automatisch genäht. Die Maschine näht zuerst die linke Raupe. Die Maschine näht den hinteren Knopflochriegel und die □ rechte Raupe. Die Maschine näht den vorderen Knopflochriegel und □...
-
Seite 31: Justieren Der Knopflochbreite Und -Dichte
Justieren der Knopflochbreite und –dichte • Einstellen der Stichbreite Drücken Sie die Cursortasten , um den Cursor unter den Stichlängenwert „5,0” 1 zu bringen. (Grundeinstellung). Drücken Sie die Taste , um die Knopflochbreite zu mindern 2. Drücken Sie die Taste , um die Knopflochbreite 3 zu erhöhen. -
Seite 32: Stretch-Knopfloch
Stretch-Knopfloch 1 Stichmuster: 2 Fadenspannungsregler: 1 bis 5 3 Nähfuß: Automatik-Knopflochfuß R Die Maschine näht zuerst den vorderen Knopflochriegel und die linke Raupe. Die Maschine näht den hinteren Knopflochriegel und die rechte Raupe und hält dann automatisch an. Die Stichbreite kann von 2,5 bis 7,0 eingestellt werden. Die Stichdichte ist von 0,5 bis 1,0 einstellbar. -
Seite 33: Knopfloch Mit Einlauffaden
Knopflöcher mit Einlauffaden 1 Stichmuster: 2 Fadenspannungsregler: 1 bis 5 3 Nähfuß: Automatik-Knopflochfuß R Gehen Sie gleich vor wie beim Nähen eines eckigen □ Knopfloches. Stellen Sie die Stichbreite je nach Stärke des verwendeten Einlauffadens ein. Stellen Sie den Knopflochfuß hoch und haken Sie den Einlauffaden auf die Führung 1 an der Rückseite des Knopflochfußes. -
Seite 34: Stopfstich
Stopfstich 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß: Automatik-Knopflochfuß R • So beginnen Sie zu nähen Ziehen Sie den Knopfhalter 1 zurück. □ Legen Sie das Kleidungsstück unter den Nähfuß. □ Drücken Sie zweimal die Taste Nadel Hoch/Tief der Nadel. -
Seite 35: Verriegeln
Verriegeln 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß: Satinfuß F Verriegeln dient zum Verstärken von Taschen, Schritten und Gürtelschlaufen, um die Stellen zusätzlich zu stärken. • Beginnen Sie zu nähen. Starten Sie die Maschine und nähen Sie, bis sie automatisch anhält. -
Seite 36: Einnähen Von Reißverschlüssen
Einnähen von Reißverschlüssen 1 Stichmuster: 2 Oberfadenspannung: 1 bis 4 3 Nähfuß: Zick-Zack-Fuß A Reißverschlussfuß E • Anbringen des Reißverschlussfußes Setzen Sie den Stift am Reißverschlussfuß in die Rille am Fußhalter ein. • Bringen Sie den Reißverschlussfuß mit dem Stift auf der rechten Seite an, um die linke Seite des Reißverschlusses zu nähen. - Seite 37 Einnähen von Reißverschlüssen (Fortsetzung) Bringen Sie den Reißverschlussfuß mit dem Stift auf der □ rechten Seite an. Nähen Sie vom Ende der Reißverschlussöffnung aus durch alle Lagen. Führen Sie dabei die Reißverschlusszähne entlang der Nähfußkante. Halten Sie die Maschine 5 cm vor der Stelle, an welcher □...
-
Seite 38: Blindsäumen
Blindsaum 1 Stichmuster: 13 oder 14 2 Fadenspannungsregler: 1 bis 4 3 Nähfuß: Blindsaumfuß G Legen Sie einen Saum mit der linken Seite nach oben mit □ einer Zugabe von 0,4 - 0,7 cm. 1 Linke Stoffseite 2 0,4 - 0,7 cm (1) Bei schweren, ausfransenden Stoffen ist die Schnittkante zuerst zu versäubern. -
Seite 39: Annähen Von Knöpfen
Annähen von Knöpfen q Stichmuster: w Oberfadenspannung: 3 bis 7 e Nähfuß: Satinfuß F r Transporteur: gesenkt Senken Sie den Transporteur. Stellen Sie die Stichlänge □ auf 0,2 ein. z x c v b n Passen Sie die Knopflöcher dem horizontalen Schlitz im □... -
Seite 40: Applikation
Applikation 1 Stichmuster: 17 oder 18 2 Oberfadenspannung: 1 bis 4 3 Nähfuß: Satinfuß F 4 Fußdruckregler: * Die Stichbreite von Muster 17 kann ohne Änderung der mittleren Nadelposition geändert werden. Änderung der linken * Die Stichbreite von Muster 18 kann ohne Nadelposition geändert werden. -
Seite 41: Smoken
Smoken 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß: Satinfuß F Offener Applikationsfuß F2 Smoken ist eine feine Verzierung, die für Kinderkleidung oder Damenblusen benutzt wird. Wählen Sie dazu einen weichen, leichten Stoff wie Batist, Gingham oder Challis aus. Schneiden Sie den Stoff auf die dreifache vorgegebene Breite zu. -
Seite 42: Quilten
Quilten 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß: Satinfuß F Offener Applikationsfuß F2 * Stichmuster 31, 39 oder 42 können ebenfalls benutzt werden. Der Quiltstich verleiht einen dreidimensionalen Effekt beim Umreißen von Designs. Fagottstich 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß: Satinfuß... -
Seite 43: Kreuzstich
Kreuzstich 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß Satinfuß F Offener Applikationsfuß F2 Mit diesen Mustern können Sie Kreuzstichdesigns nähen. * Wenn Sie die Auto-Verriegelungs-Taste drücken, bevor Sie mit dem Nähen beginnen, näht die Maschine eine Kreuzsticheinheit und hält dann automatisch an. Zierstiche 1 Stichmuster: 2 Fadenspannungsregler: 3 bis 6... -
Seite 44: Dekorative Stichkombinatinen
Dekorative Stichkombinatinen 1 Stichmuster: 25 und 27 2 Fadenspannungsregler: 3 bis 6 3 Nähfuß: Satinfuß F Offener Applikationsfuß F2 Zum Nähen einer aus zwei Einheiten bestehenden Kombination von Muster 25 und 27. Nähen Sie das Muster Nr. 25 und drücken Sie die □... -
Seite 45: Teil V. Pflege Ihrer Nähmaschine
TEIL V. PFLEGE IHRER NÄHMASCHINE Reinigen des Greifers und Transporteurs WARNHINWEIS: • Schalten Sie die Maschine am Netzschalter aus und ziehen Sie den Stecker ab, bevor Sie die Maschine reinigen. • Bauen Sie die Maschine nur so weit auseinander, wie es in diesem Abschnitt beschrieben wird. -
Seite 46: Probleme Und Warnanzeigen
Probleme und Warnanzeigen Warnhinweis Ursache Versuchen Sie Folgendes Die Maschine näht nicht mit der Trennen Sie den Fußanlasser Start-/Stopptaste, denn der und starten Sie die Maschine. Fußanlasser ist anschlossen. Ein Knopfloch wurde begonnen, ohne Senken Sie den dass der Knopflochhebel gesenkt Knopflochhebel und starten wurde. -
Seite 47: Problemlösungen
Problemlösungen Ursache Seite Problem 1. Oberfaden wurde nicht richtig eingefädelt. Siehe Seite 13, 14 Oberfaden reißt. 2. Oberfadenspannung ist zu stark. Siehe Seite 17, 18 3. Nadel ist verbogen oder stumpf. Siehe Seite 9 4. Nadel falsch eingesetzt. Siehe Seite 9 5. - Seite 48 808-800-039 (GE) Printed in Taiwan...
