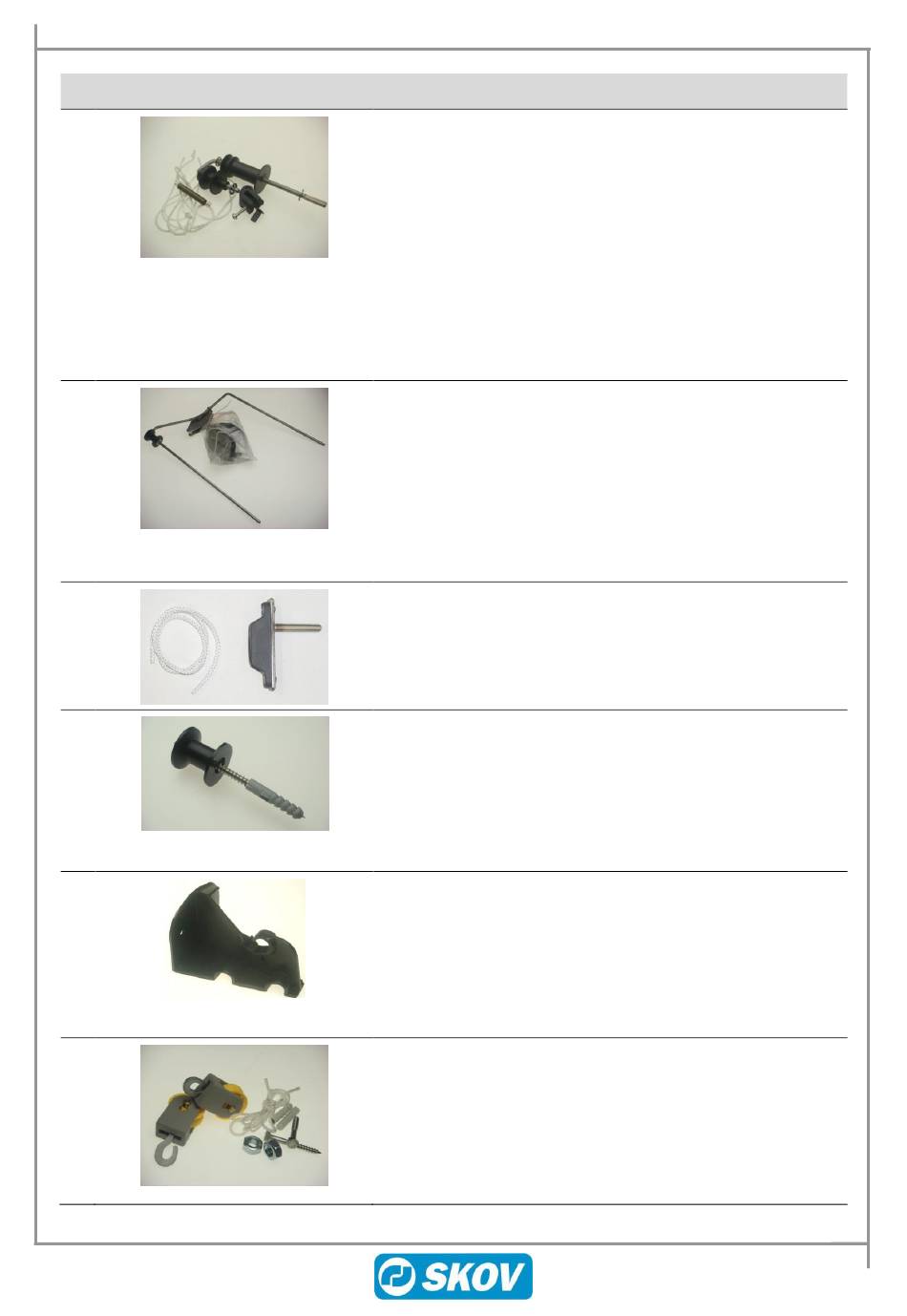

DA 1200 Wandventil
560195 DA 1200 Bedienungssatz m. langem U-Bogen
Wird dort eingesetzt, wo die Bewegungsfreiheit der Zugstange,
die bis zu 70 mm herausragt, durch schräge Wände,
Stahlsparren usw. eingeschränkt ist. Das derzeitige
Differenzierungssystem kann nicht zusammen mit dem Satz
genutzt werden. Darum wird eine zusätzliche Schnur mit Feder
zum Spannen mitgeliefert. Dadurch kann eine Differenzierung
eingerichtet werden.
Die Ventilklappe darf maximal senkrecht geöffnet werden,
weil sonst der Stellmotor überlastet werden kann.
1 Stück pro Ventil.
433039 DA 1200 Distanzbügel 240 mm
S433037B DA 1200 Distanzbügel 400 mm
Einsatz bei eingeschränkter Bewegungsfreiheit der Zugstange,
die mehr als 70 mm aus der Wand herausragt. Bei
Verwendung eines Auslegerarms ragt die Zugstange 240/400
mm aus der Wand heraus und weicht so Sparren, Betonpfeilern
und anderen Hindernissen aus.
1 Stück pro Ventil.
401902 DA 1000/1200 Einzelregelung Satz
Bei Bedarf der individuellen Bedienung jedes Wandventils
wird der Einzelregelungs-Satz DA 1200 angebracht.
1 Stück pro Ventil.
401935 Tragrolle f/Spannstange, Einmauer-Ventil
Wird für Einmauerventile verwendet.
Bei einem Abstand von mehr als ca. 2 m zwischen den
Ventilen, biegt sich die Zugstange nach unten durch. Dies führt
zu Ungenauigkeiten, wenn keine Tragrollen eingesetzt werden.
1 St. alle zwei Meter an der frei hängenden Zugstange.
401349 Universalhalter für Spannstange
Wird bei Flanschventilen eingesetzt.
Bei einem Abstand von mehr als ca. 2 m zwischen den
Ventilen, biegt sich die Spannstange nach unten durch, wenn
kein Universalhalter eingesetzt werden.
Ein alle zwei Meter an der frei hängenden Spannstange.
433021 DA 1200 Reg.satz f. 2 Ventile
DA 1200 Reg.Satz für 2 Ventile in verschiedenen Höhen.
Es wird eine Zugstangenreihe für jede Ventilreihe empfohlen;
darum ist der Einsatz von 433021 als die billigere Alternative
anzusehen.
1 Stück pro Ventil in der oberen Reihe.
