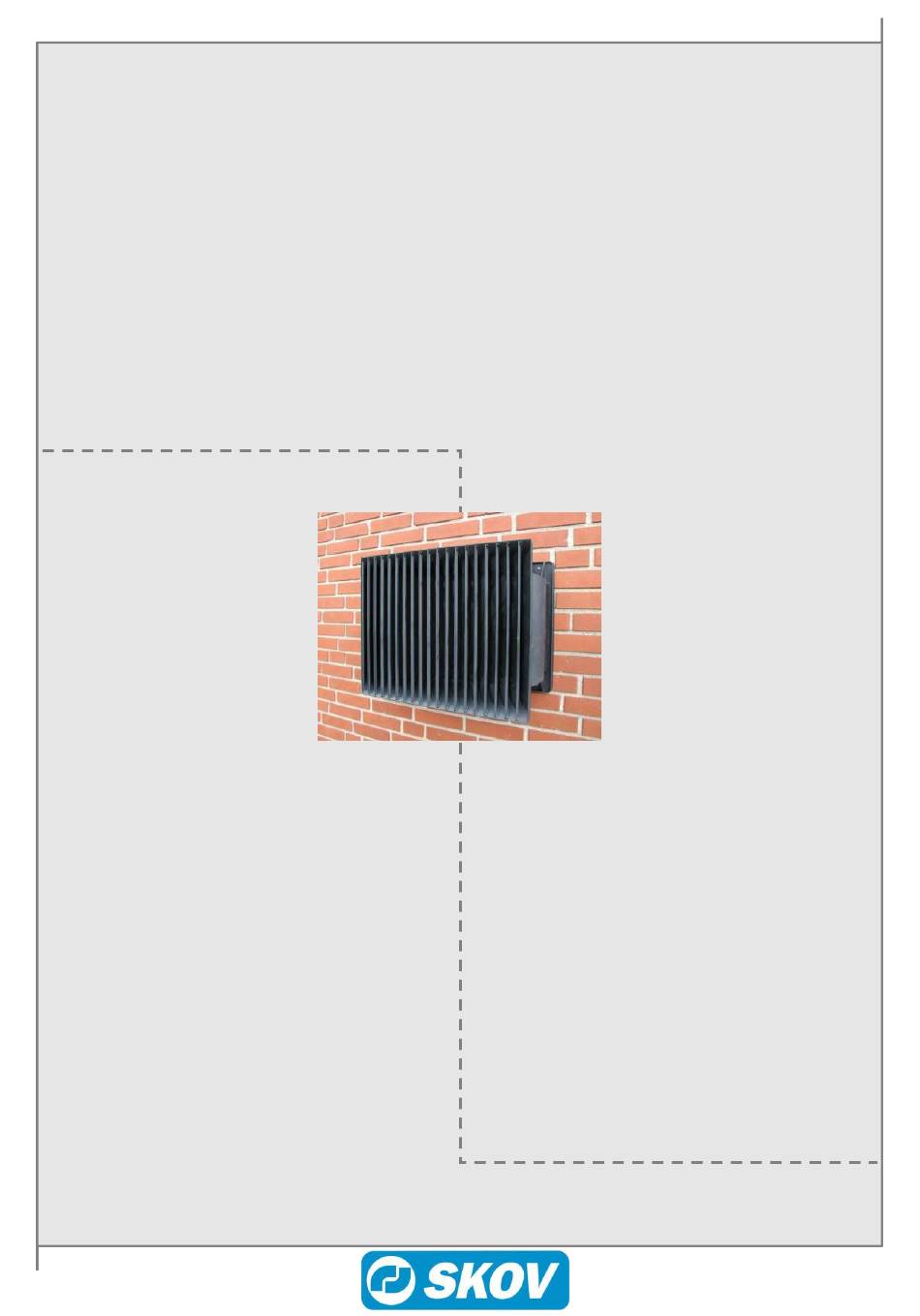

DA 1200 Lichtfalle
Montageanleitung
2019.10.02 • 60415-5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Skov DA 1200

Inhaltszusammenfassung für Skov DA 1200

  • Seite 1 DA 1200 Lichtfalle Montageanleitung 2019.10.02 • 60415-5...

  • Seite 3: Produkt- Und Dokumentationsrevision

    BITTE BEACHTEN • Alle Rechte liegen bei SKOV A/S. Eine Reproduktion dieses Handbuchs oder seiner Teile ist ohne schriftliche Genehmigung von SKOV A/S nicht zulässig. • Es wurde alles getan, um sicherzustellen, dass der Inhalt dieser Bedienungsanleitung korrekt ist.

  • Seite 4: Inhaltsverzeichnis

    Montageanleitung PRODUKTBESCHREIBUNG ................5 MONTAGEANLEITUNG ................... 5 WARTUNGSANLEITUNG ................9 Reinigung der Lichtfalle ..................9 TECHNISCHE DATEN ..................11 DA 1200 Lichtfalle...

  • Seite 5: Produktbeschreibung

    Abstand zur Dachtraufe des Gebäudes mindestens 100 mm betragen. Min. 100 mm Wandventil Abb. 2 Wenn die Lichtfalle an einem Flanschventil montiert wird, muss die Mauerstärke mindestens 50 mm betragen. Min. 100 mm Flanschventil Min. 50 mm Abb. 3 DA 1200 Lichtfalle...
  • Seite 6 Abb. 6 Silikon in die Einkerbung des Flansches füllen. NB: Bevor Silikon in die Einkerbung des Flansches gefüllt wird, den Flansch als Schablone zum Anreißen der Löcher in den Beton- oder den gemauerten Wänden verwenden. Abb. 7 DA 1200 Lichtfalle...
  • Seite 7 Drehmoment Sandwichtäfelung der Sandwichtäfelung Schraube [Nm] [mm] [mm] [mm] Abb. 11 0,63 - 0,75 Ø 3,8 0,75 - 0,88 Ø 4,1 0,88 - 1,00 Ø 4,2 1,00 - 1,25 Ø 4,3 1,25 - 1,50 Ø 4,4 DA 1200 Lichtfalle...
  • Seite 8 SKOV A/S empfiehlt Sikaflex AT Connection oder eine MS- Polymer 1-Komponente oder eine gleichwertige Komponente. Abb. 12 Das DA 1200 Netz kann an den Flansch montiert werden. Abb. 13 Die Lichtfalle an den Flansch montieren. Der Pfeil an der Seite muss nach oben zeigen.

  • Seite 9: Wartungsanleitung

    Montageanleitung Fertigmontierte Lichtfalle. Abb. 16 3 Wartungsanleitung 3.1 Reinigung der Lichtfalle Hochdruckreinigung der Lichtfalle. Abb. 17 Demontage der Lichtfalle. Abb. 18 Hochdruckreinigung der Lichtfalle auf der Rückseite. Abb. 19 DA 1200 Lichtfalle...
  • Seite 10 Montageanleitung Hochdruckreinigung des Flansches und des Wandventils. Abb. 20 Desinfektion der Lichtfalle durch Eintauchen in Desinfektionsmittel. Abb. 21 Die Lichtfalle wieder an den Flansch montieren. Abb. 22 DA 1200 Lichtfalle...

  • Seite 11: Technische Daten

    6 x 351582 Blechschr. 5x16 Flansch TX25 ZnNi spec. 6 x 419240 Scheibe ø6,4/ø30x1,5 A2 6 x 419334 Mauerhohldübel 6 mm 1 x 604155 MG DA 1200 Lichtfalle EN 433067 DA 1200 Außenflansch 433281 DA 1211 Außenflansch * Das Maß der Artikelnr. 433067 beträgt 640 mm...
