DA 1200 Wandventil

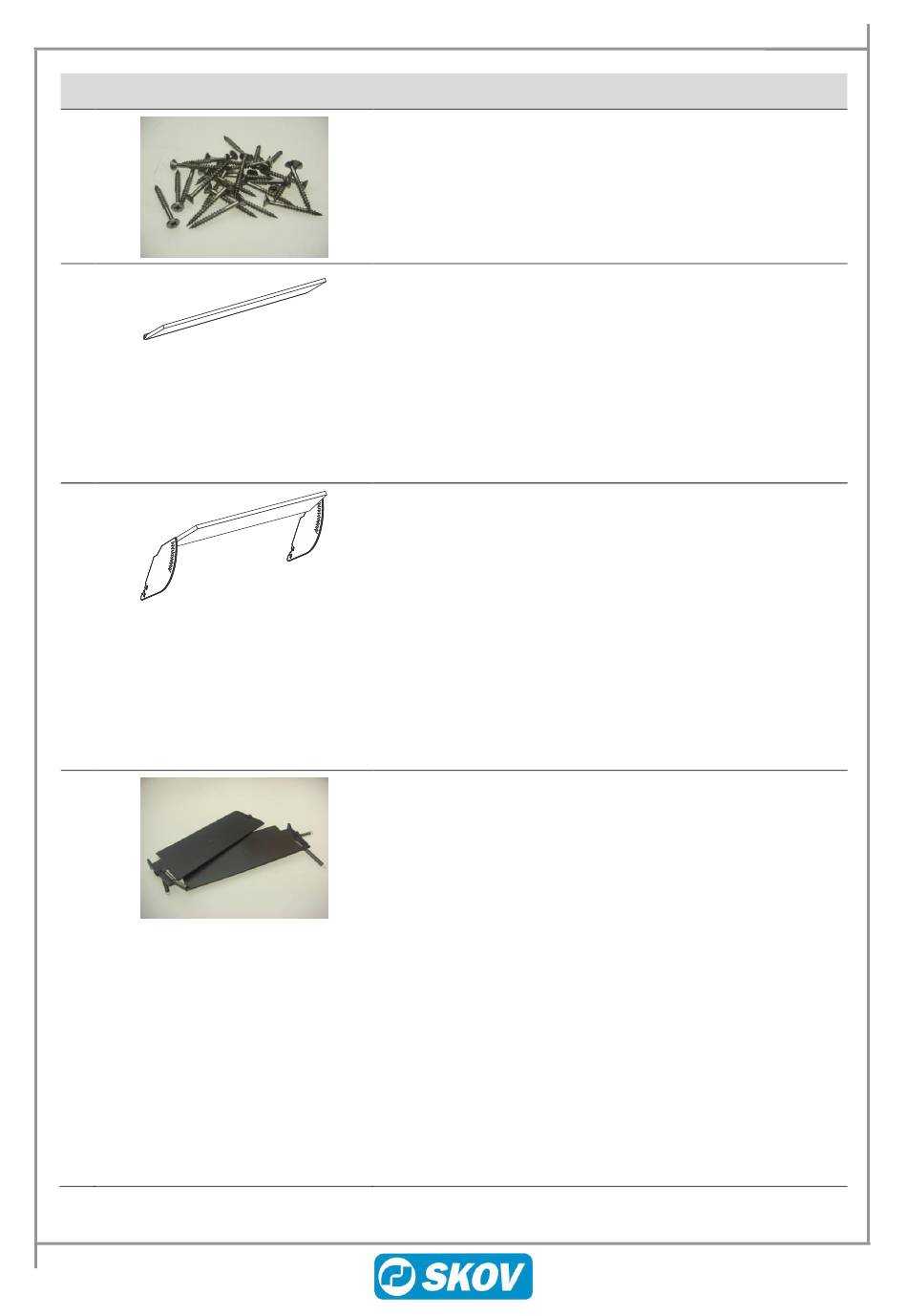

433022 DA 1200 Schrauben x10 f. Block
Zur Montage der Einmauer-Ventile DA 1200, wenn diese in
Blöcken eingebaut werden. Inhalt: 40 Schrauben 5 x 45 mm,
rostfrei.
1 Satz für 10 Ventile.
433112 DA 1200 Luftrichtungsplatte, kurze
Die Luftrichtungsplatte ist 7,5 cm. Es wird immer eine
Luftrichtungsplatte (kurz/lang) eingesetzt, um den Luftstrahl
bei kaltem Wetter einstellen zu können und die Klebewirkung
an der Mauer zu vermeiden. Die Platte wird bei allen Ventilen
eingesetzt. Bei zwei Reihen Ventilen ist jedoch nur eine Platte
in der oberen Reihe erforderlich, wenn die Ventile direkt
übereinander angebracht sind.
1 Stück pro Ventil oder 1 Stück an jedem zweiten Ventil.
433114 DA 1200 Luftricht.platte, lang m.Seitenp
Die Luftrichungsplatte ist 15 cm und hat Seitenplatten. Es wird
immer eine Luftrichtungsplatte (kurz/lang) eingesetzt, um den
Luftstrahl bei kaltem Wetter einstellen zu können und die
Klebewirkung an der Mauer zu vermeiden. Die Platte wird bei
allen Ventilen eingesetzt. Bei zwei Reihen Ventilen ist jedoch
nur eine Platte in der oberen Reihe erforderlich, wenn die
Ventile direkt übereinander angebracht sind.
Die lange Luftrichtungsplatte kommt dort zum Einsatz, wo
Wurflänge und Adhäsion besonders wichtig sind - z. B. in
breiten Ställen.
1 Stück pro Ventil oder 1 Stück an jedem zweiten Ventil.
433014 DA 1200 Luftdämpfungsplatte
Zur Minderung von äußeren Einwirkungen auf das DA 1200
oder DA1211/1211B wird bei einer oder mehreren der
folgenden Bedingungen ein Luftdämpfer empfohlen:
• Der Stall hat ein geringes Volumen (kleine, niedrige
Ställe mit flachen Decken)
• Bei frei stehenden, dem Wind ausgesetzten
Gebäuden ohne Windschutzzaun o.ä.
Die Luftdämpfungsplatte soll auf allen Ventilen im gleichen
Abteil montiert werden. Wird aber nicht in Verbindung mit
differenzierter Öffnung eingesetzt.
Eine Luftdämpfungsplatte stellt erhöhte Anforderungen an die
Gebäudedichtheit und ersetzt nicht die Außen-
Windabschirmung.
Die Luftdämpfungsplatte reduziert nicht die Ventilleistung.
1 Stück pro Ventil.
DA 1200 Wandventil
