Montageanleitung

6.2 Luftrichtungsplatte

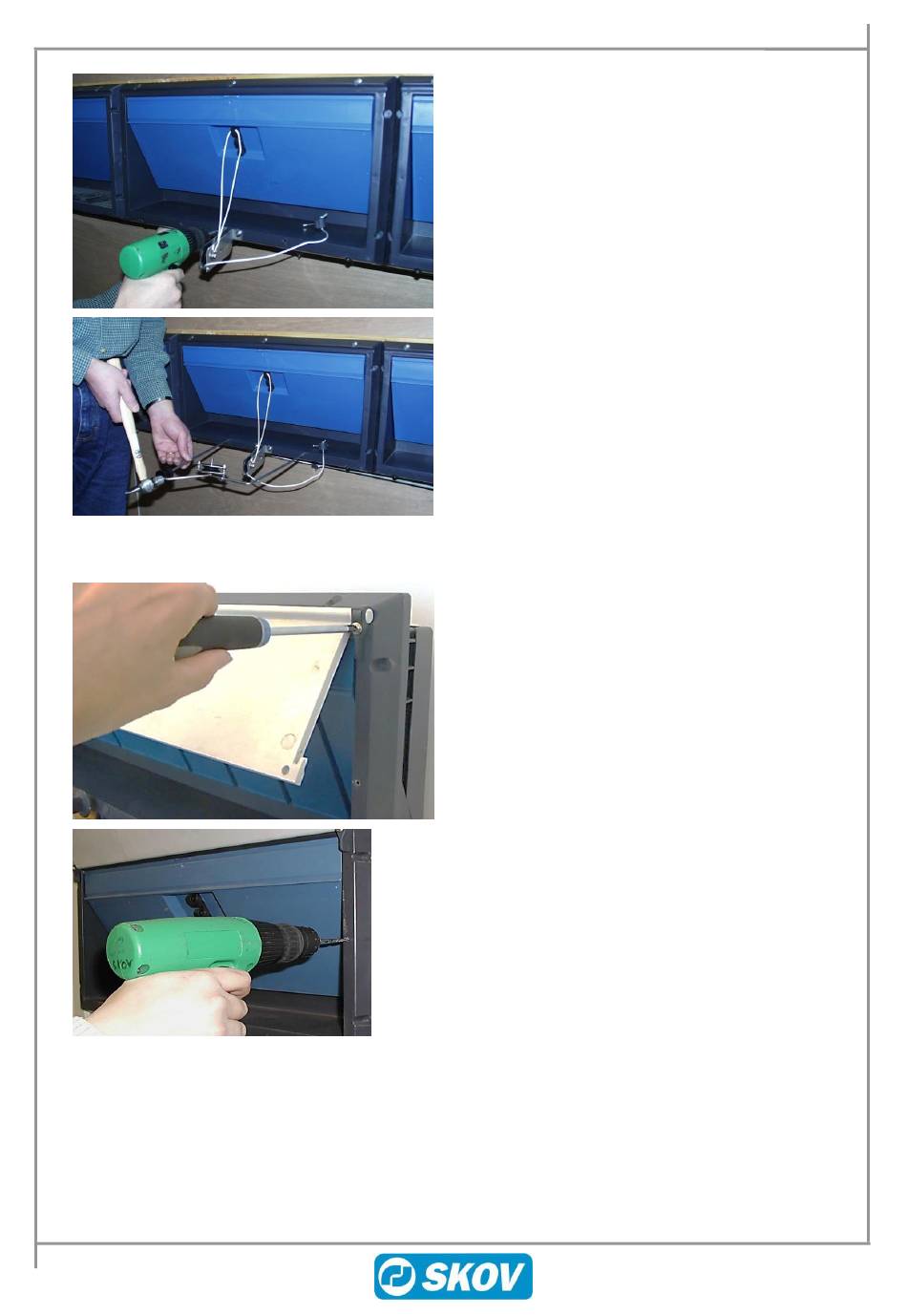

Ventilbeschläge montieren.
Den Bügel für den Auslegerarm wie auf dem Bild
gezeigt montieren.
Das Seil wie in Abschnitt 5 gezeigt justieren.
Den Halter an der Luftrichtungsplatte an der
einen Seite anklicken.
Den Halter an das Ventil mit einer 6 x 30 mm
Schraube an einer Seite des Ventils anbringen.
Siehe Körnermarke.
Auf der anderen Seite des Ventils auf gleiche
Weise vorgehen.
2 Bohrungen Ø4,4 × 25 mm laut Kennzeichnung
bohren. Eine Bohrung an jeder Seite des
Wandventils.
DA 1200 Wandventil
