Montageanleitung

4.3 Modulaufbau

Das Ventil lässt sich aus Modulen aufbauen und es gibt mehrere verschiedene
Kombinationsmöglichkeiten. Die Ventile dürfen aber nur so kombiniert werden, dass Steuerzapfen und
Schraubhülse genutzt werden können. D. h. die Ventile dürfen nur über/unter oder nebeneinander
kombiniert werden. Vor die Ventilen eingemauert werden, muss sie immer mit Steuerzapfen und
Schrauben zusammengesetzt werden.
Werden die Ventile in Blöcken von z. B. zwei oder vier Elementen kombiniert, müssen sie mit
Schaumband oder Styropor in den Rippen zwischen den Ventilen isoliert werden (d. h. pro Verbindung
einmal isolieren).
Anschließend die Ventile mithilfe von Steuerzapfen zusammensetzen, siehe unten.
Die Ventile in den Schraubhülsen vor den Steuerzapfen miteinander verschrauben (Schraubensatz 433022
verwenden).
Die Ventile müssen vor dem Einmauern bzw. vor der Montage in der Wand zusammengesetzt werden.

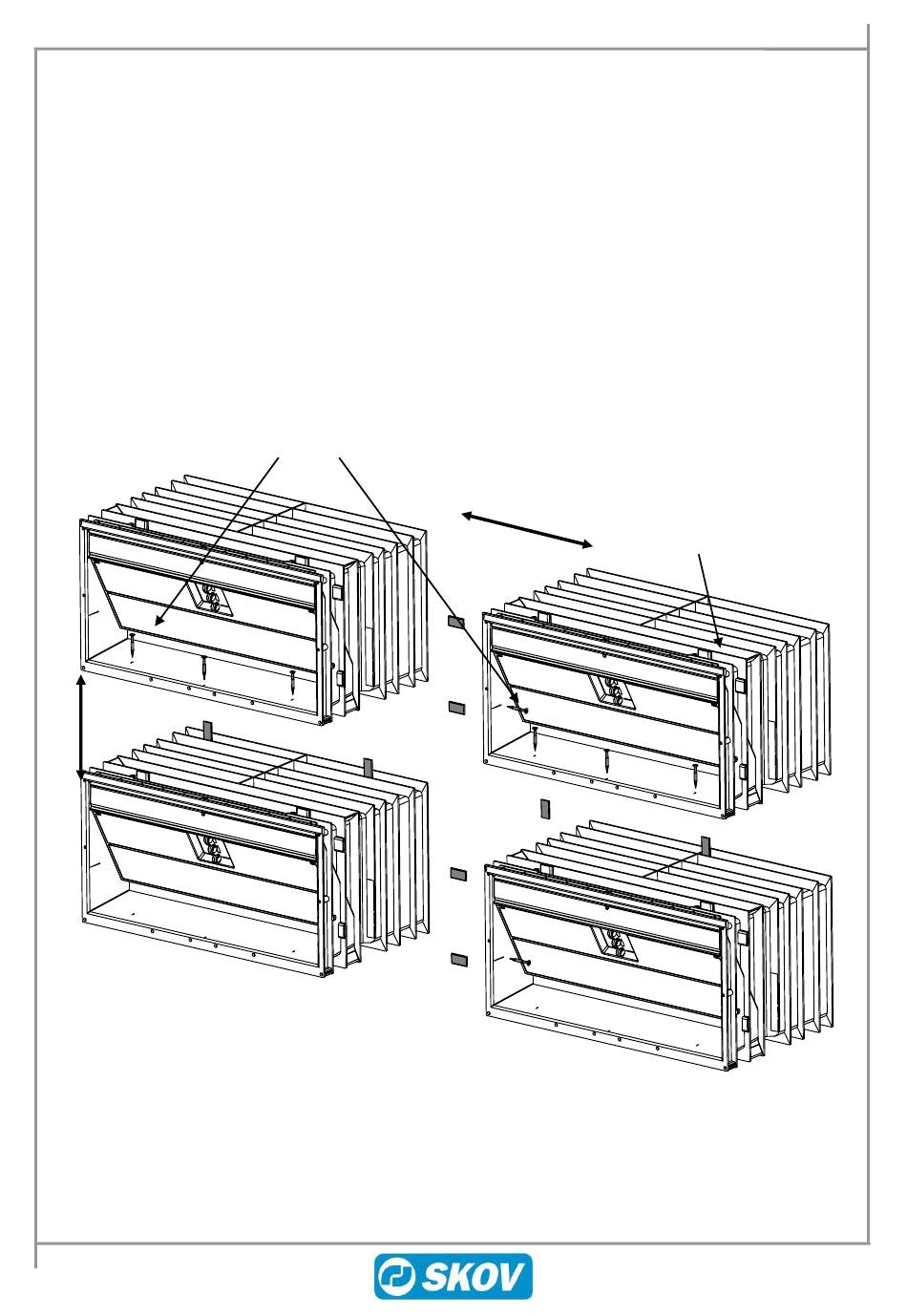

Die Ventile in den Schraubhülsen miteinander verschrauben. Drei Schrauben in
dem Boden und eine Schraube in der Seite des Ventiles anwenden.
DA 1200 Wandventil
Die fest angegossenen Steuerzapfen
abbrechen und in die vorgegossenen
Löcher an der Gußrippe einstecken.
Danach die Ventile zusammensetzen.
15
