6 Montage des sonstigen Zubehörs

6.1 Auslegerarm

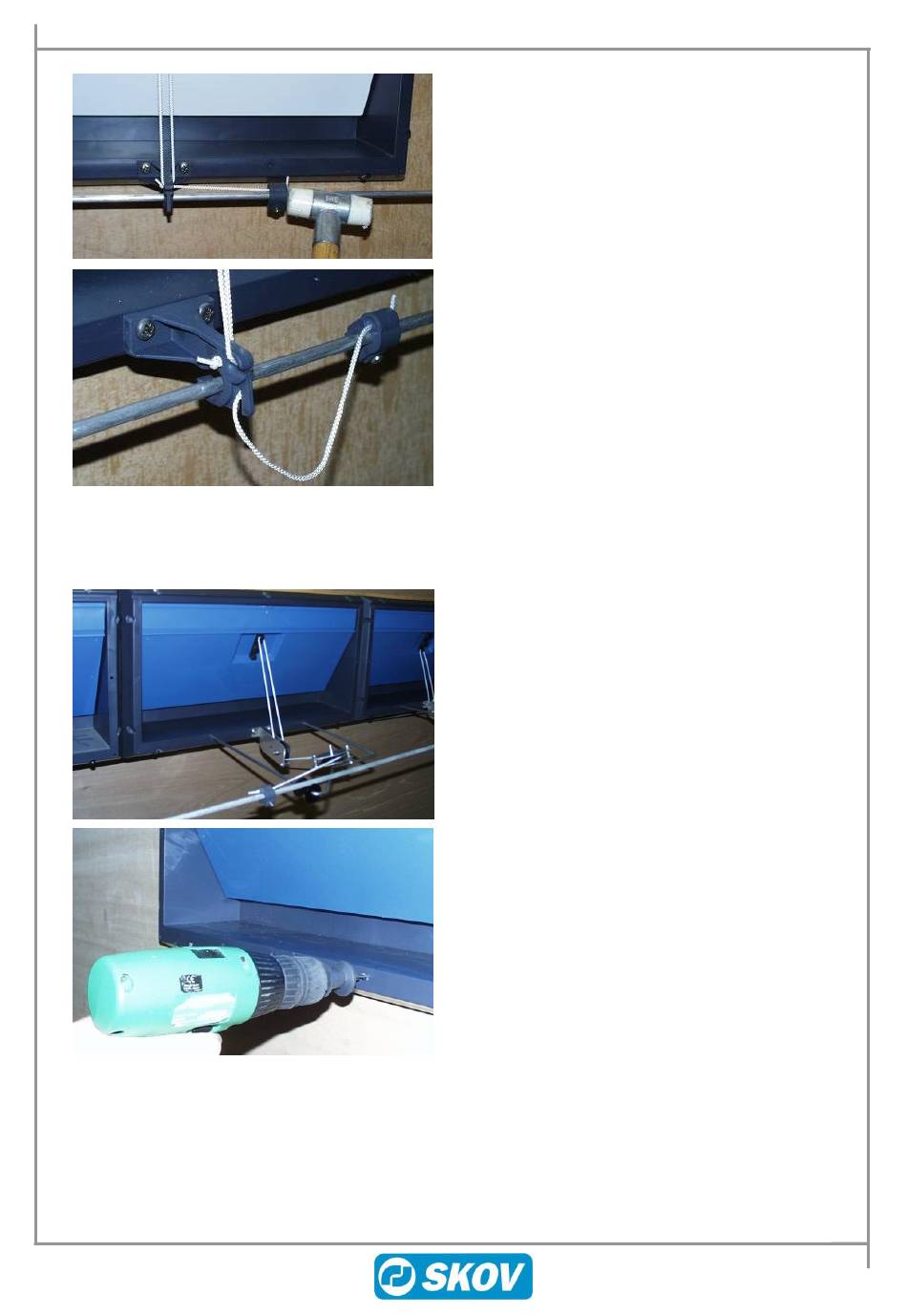

Die Anlage zwei Mal schließen und öffnen.
Alle Ventile auf vollständig geöffnet bei
vollständig geöffneter Anlage justieren.
Anlage schließen. Prüfen, ob sich die Ventile
schließen (5 % Spiel am Stellmotor).
Die Clipse bei Bedarf vorsichtig mit einem
Hammer justieren.
Bei manueller Bedienung können die Seile im
Seil- und Spannstangenhalter dort angebracht
werden, wo sie in willkürlicher Position gesichert
werden können.
Der Auslegerarm wird dort eingesetzt, wo es
Hindernisse, wie z. B. dicke Betonpfeiler oder
ähnliches bis zu 240/400 mm gibt und wo es nicht
möglich ist, die Spannstange direkt hindurch zu
führen.
Es müssen Clips mit Schrauben aus dem
Bediensatz verwendet werden.
Siehe Abschnitt 5 zur Montage des Seils.
Zwei 6 mm Löcher in die Front des
Ventilgehäuses bohren, siehe Körnermarken. Die
Löcher bis etwa 28 mm Tiefe bohren.
