Bediensatz Ohne Universaldifferenzierung - Skov DA 1200 Montageanleitung

Montageanleitung

5.2 Bediensatz ohne Universaldifferenzierung

352795
522940
522007
522048
DA 1200 Wandventil
Der Bediensatz befindet sich in einem Beutel
hinter der Klappe.
522007 DA 1200 Clips für Spannstange
522940 Nylonseil
522048 Seil- und Spannstangenhalter
352795 Spanplattenschraube

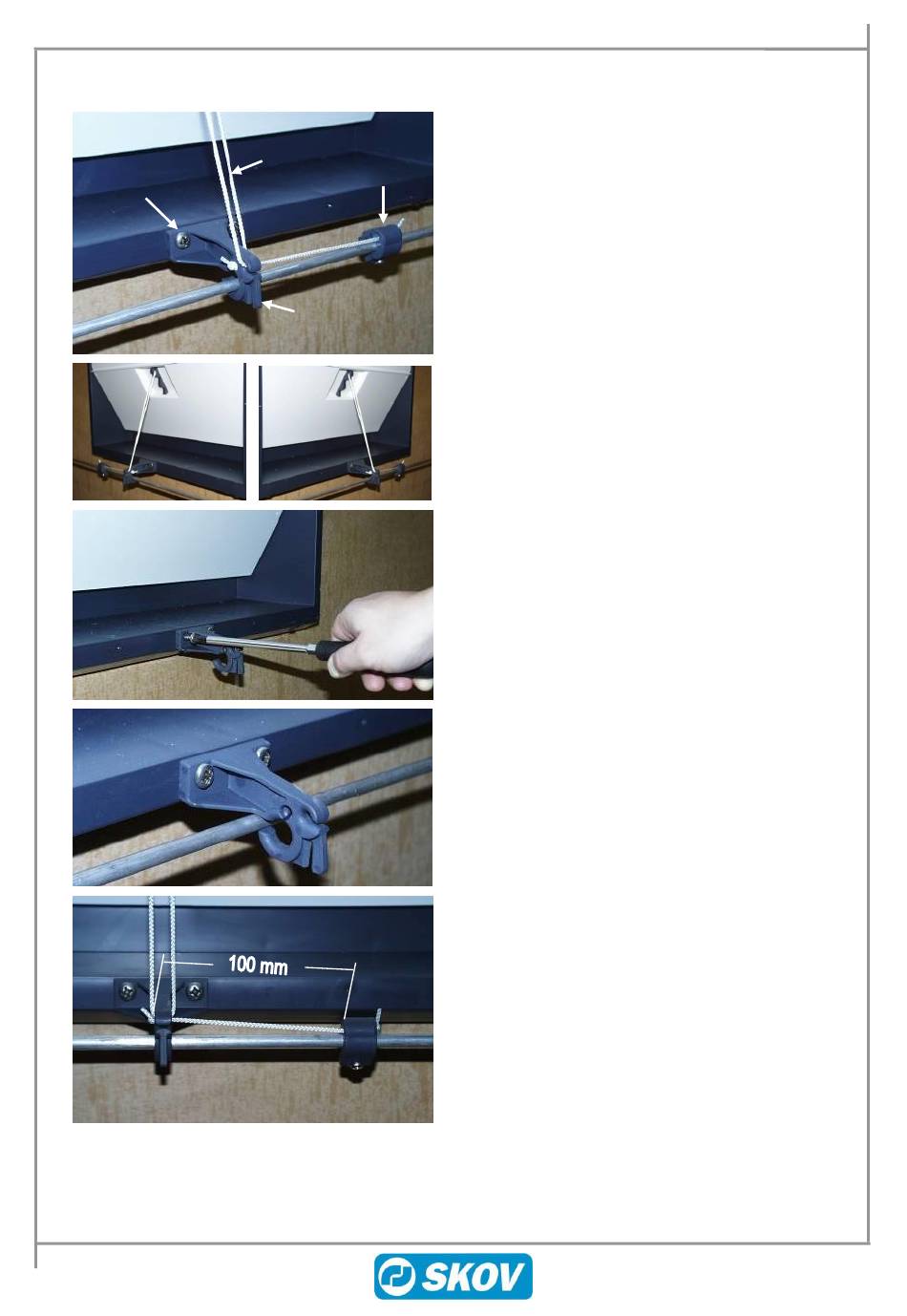

Auf dem Bild ist die Montageform mit Zug an der
rechten bzw. linken Seite zu sehen.
Die Clips sind wie gezeigt anzubringen; die Clips
müssen auf der gesamten Länge der Spannstange
einheitlich angebracht werden.
Der Seil- und Spannstangenhalter wird mit den
mitgelieferten Edelstahlschrauben montiert.
Wenn alle Seilführungen montiert sind, wird die
Spannstange in Position geschoben.
Die Clips müssen in Bezug auf den Seil- und
Spannstangenhalter immer einheitlich angebracht
werden, damit möglichst wenig nachjustiert
werden muss. Der Abstand muss ca. 100 mm bei
geschlossener Anlage betragen.
