5 Montage des Bediensatzes

5.1 Bediensatz mit Universaldifferenzierung

522940
526046
526035
Der Bediensatz mit Blendpfropfen befindet sich
hinter der Klappe.
522007 DA 1200 Clips für Spannstange
504833 DA 1200 U-Bügel für Spannstange
522940 Nylonseil
522007
526035 DA 1200 Rad
526046 DA 1200 Schloss für U-Bügel
504833

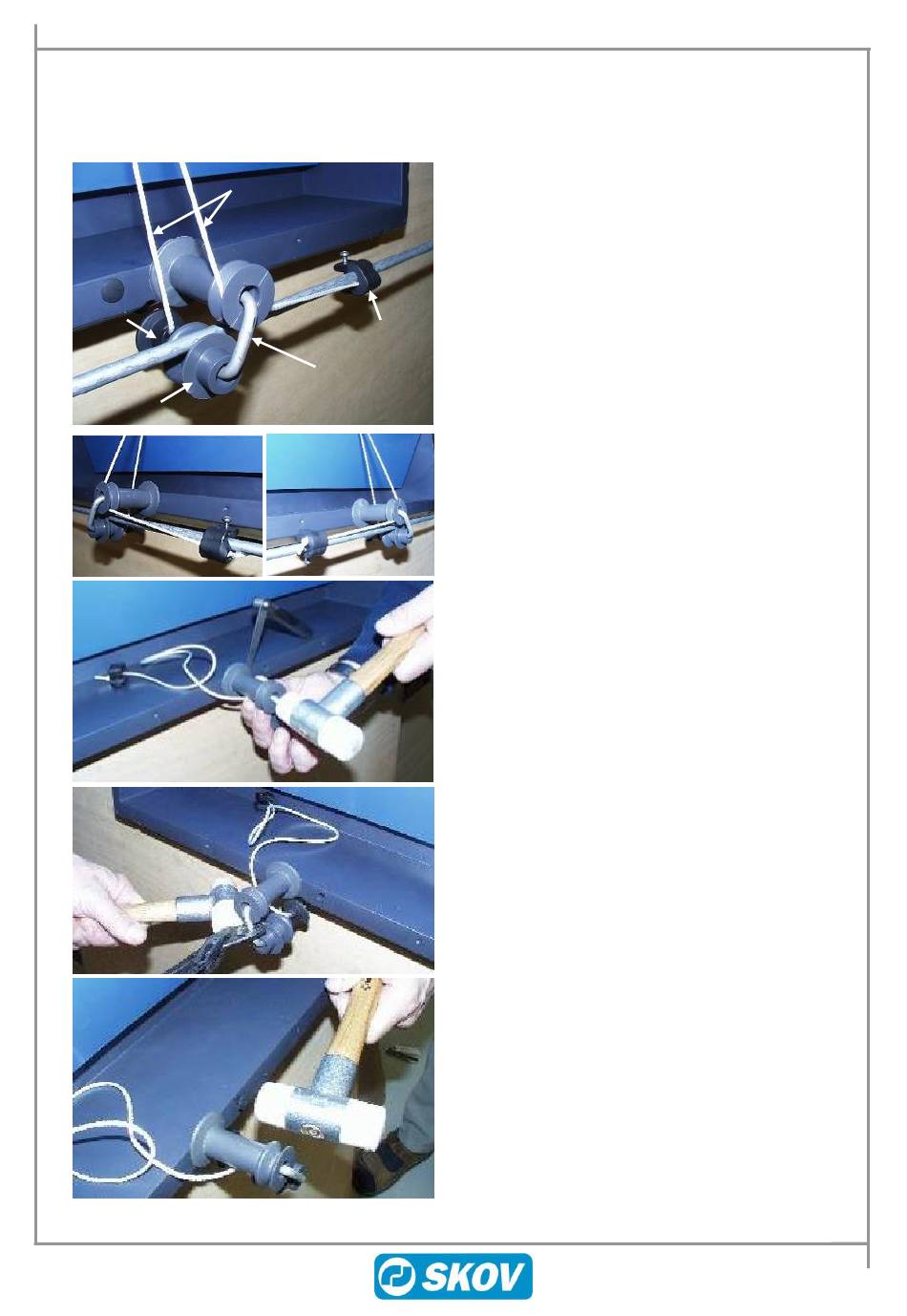

Auf dem Bild ist die Montageform mit Zug an der
rechten bzw. linken Seite zu sehen.
Die Clips sind wie gezeigt anzubringen; die Clips
müssen auf der gesamten Länge der Spannstange
einheitlich angebracht werden.
Den U-Bügel mit Rolle wieder in seine Position
drücken oder mit dem Hammer leicht auf den
Bügel schlagen.
Die große Rolle darf ein Endspiel von ½ bis 1
mm haben.
Die Demontage erfolgt am besten mit einer Zange
oder leichten Schlägen mit dem Hammer.
Die mitgelieferten Pfropfen anbringen.
