Einregulierung der Wandventile

Achten Sie darauf, dass der Aktuator so eingestellt
und kalibriert wurde, wie es in der Technischen
Bedienungsanleitung(DA 175 Aktuator)
beschrieben ist. Als Grundlage dienen die unten
angeführten Werte.
Einstellung der Grenzwerte für den DA 175 – bei
direktem Zug.
Die effektive Zuglänge für A 1200, DA 1211 und
DA 1911 liegt bei 370 mm.
Wenn zwischen dem Aktuator und dem
Wandventil ein Kabel verläuft, muss die effektive
Zuglänge des Aktuators gegebenenfalls verlängert
werden.
Fahren Sie den Zylinder des Aktuators vollständig
ein, bis er die IN-Position erreicht, und
kennzeichnen Sie diesen Punkt mit einem Marker
oder etwas Ähnlichem. Anschließend kalibrieren
Sie die effektive Zuglänge des Zylinders.
Fahren Sie den Aktuator vollständig ein, bis die
IN-Position erreicht ist, und stellen Sie die Ventile
so ein, dass sie alle 263 mm weit geöffnet sind.
Beginnen Sie mit den Einregulierungsarbeiten bei
den Ventilen, die dem Aktuator am nächsten sind.
Eine Öffnung von 263 mm gewährleistet, dass die
Schnur auch an den Ventilen, die sich zuerst
öffnen, nicht von der Rolle rutschen kann.

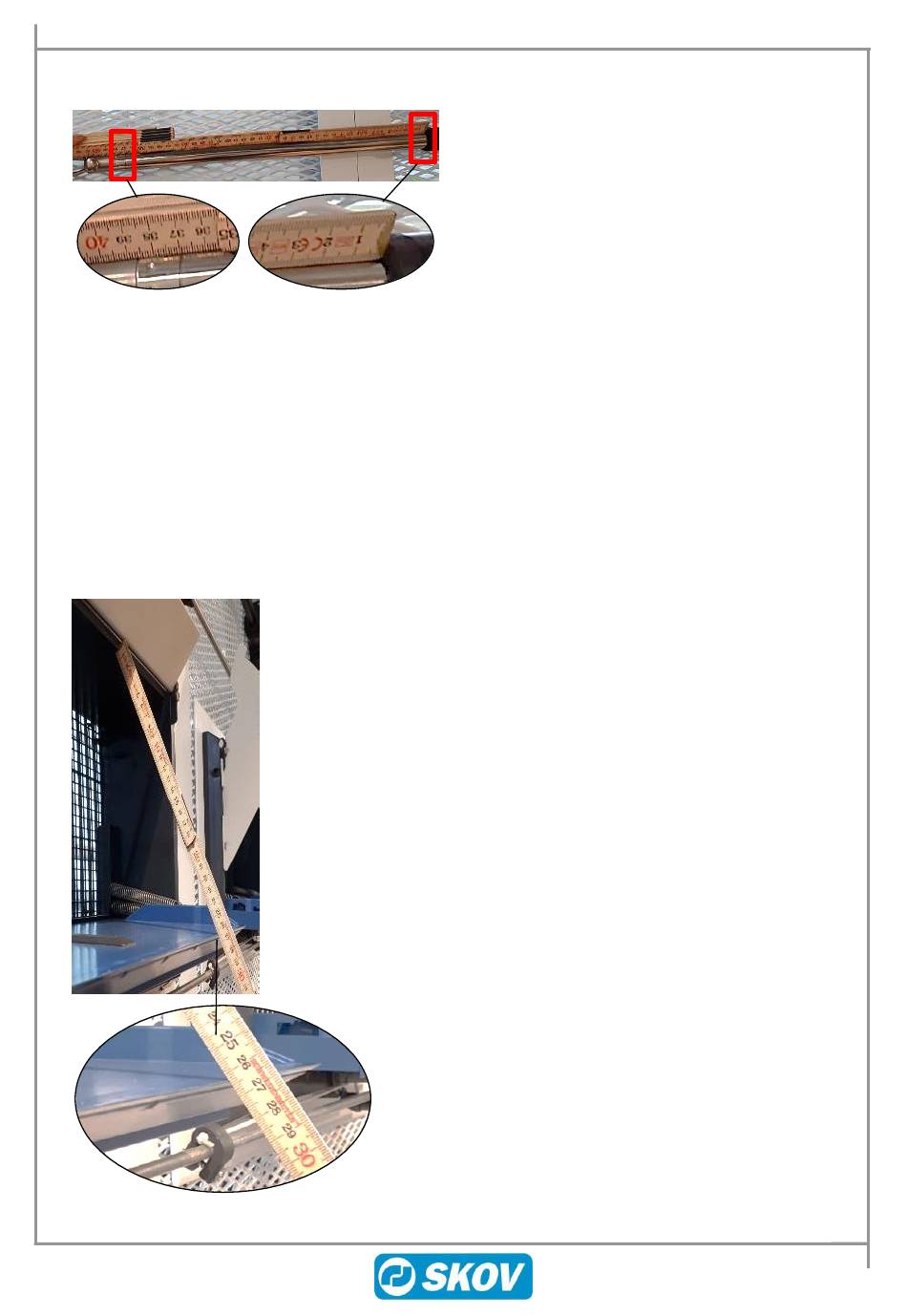

Nehmen Sie die Messung so vor, wie es auf den
folgenden Abbildungen dargestellt ist.
Nach erfolgter Einregulierung sollten die Schnüre
locker sein, wenn der Aktuator vollständig auf die
OUT-Position herausgefahren ist, und eine exakt
passende Spannung aufweisen, wenn die erste
Stufe der Krümmung erreicht ist.
