Inhaltverzeichnis Vorstellung von Bestandteile ......................3 Bedeutung von Tasten, Schalter und Eingang Stecker ..............4 Operationanweisung ......................... 6 Messung von AC Strom ........................6 Messung von DC Strom ........................7 Messung von Wechselspannung ....................... 7 Messung von Gleichspannung ......................8 Messung von Frequenz ........................

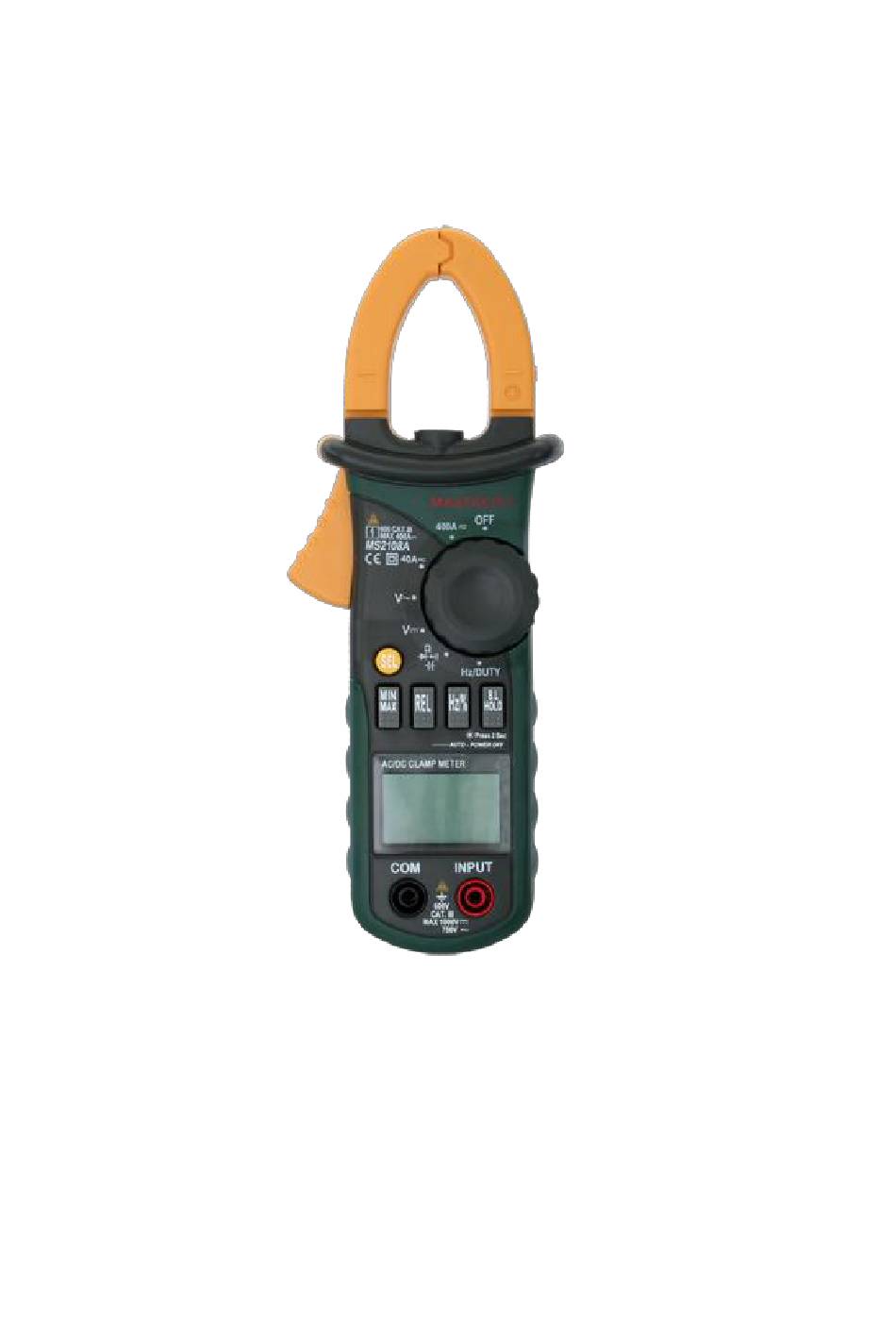

Bedeutung von Tasten, Schalter und Eingang Stecker 1. HOLD/B.L Taste Beim Einlesen den Wert zu halten oder steuern der Hinterbeleuchtung. 2. SEL Taste Wechseln von unterschiedlichen Funktionen bei der Vermessung 3. REL Taste Schalter von relativem Wert 4. Hz/% Taste Wechseln zwischen Vermessung von Frequenz und Vermessung von DUTY...
Seite 5
5. Max/Min Taste Wechseln zwischen Max Wert und Min Wert 6. Rotary Selector Auswähl der Funktionen und Bereiche 7. OFF Position Ausschalten des Gerätes 8. INPUT Jack Für Vermessung von Spannung, Widerstand, Frequenz, DUTY, Kapazität, Diode und Kontinuität. 9. COM Jack Für Einganganschluss von Storm, Spannung, Widerstand, Frequenz, DUTY, Kapazität, Diode und Kontinuität.
Operationanweisung 1. Einlesen Halten a. Drücken Sie die Taste HOLD/B.L, um den Messwert beim Testen auf dem Display zu halten. b. Drücken Sie bitte Taste HOLD/B.L nochmal, um diese Funktion auszutreten. 2. REL Schalter Bitte drücken Sie die Taste REL, ins REL relative Wert Vermessungsmode einzutreten. Drücken Sie bitte die SELECT Taste oder Mode Taste, um diese Funktion auszutreten.
Messung von DC Strom Stellen Sie die Drehwahlschalter in der Position 40A oder 400A ein. Drücken Sie die Taste REL, um Mode Messung von DC Strom zu wechseln. Drücken Sie die Taste REL, und sichern Sie auf dem LCD Display null steht, bevor Sie einen Wert vermessen.
Messung von Gleichspannung 1. Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input Stecker ein. 2. Stellen Sie die Drehwahlschalter in der Position ein. 3. Schließen Sie die andere Seite der Testleitungen an die Spannungsquelle oder Belast Terminal für Test an.
c. Im Bereich HZ/DUTY 1. Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input Stecker ein. 2. Stellen Sie die Drehwahlschalter in der Position HZ/DUTY ein. 3. Schließen Sie die andere Seite der Tastköpfe an die Spannungsquelle oder Belast Terminal für Test an.
Im Bereich HZ/DUTY Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input Stecker ein. Stellen Sie die Drehwahlschalter in der Position HZ/DUTY ein. Drücken Sie die Taste „Hz/%“, um die Vermessung von DUTY einzuschalten. Schließen Sie die andere Seite der Tastköpfe an die Spannungsquelle oder Belast Terminal für Test an.
Testen von Diode 1. Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input Stecker ein. 2. Stellen Sie die Drehwahlschalter in der Position ein. 3. Bitte drücken Sie die Taste SEL, um test einzuschalten. 4. Schließen Sie bitte die rote Testleitung an der Anode, und die schwarze Testleitung an der Kathode von Diode beim Testen.
Testen von Kontinuität der Kabeln 1. Stecken Sie den schwarz Tastkopf im COM Stecker und den rot Tastkopf im Input Stecker ein. 2. Stellen Sie die Drehwahlschalter in der Position ein. 3. Bitte drücken Sie die Taste SEL, um Testen von Kontinuität der Kabeln einzuschalten. 4.
