Vacuümsysteem SH820G / SR820G SH840G / SR840G
Vertaling van de originele bedienings-instructies, KNF 325562-325564 06/21

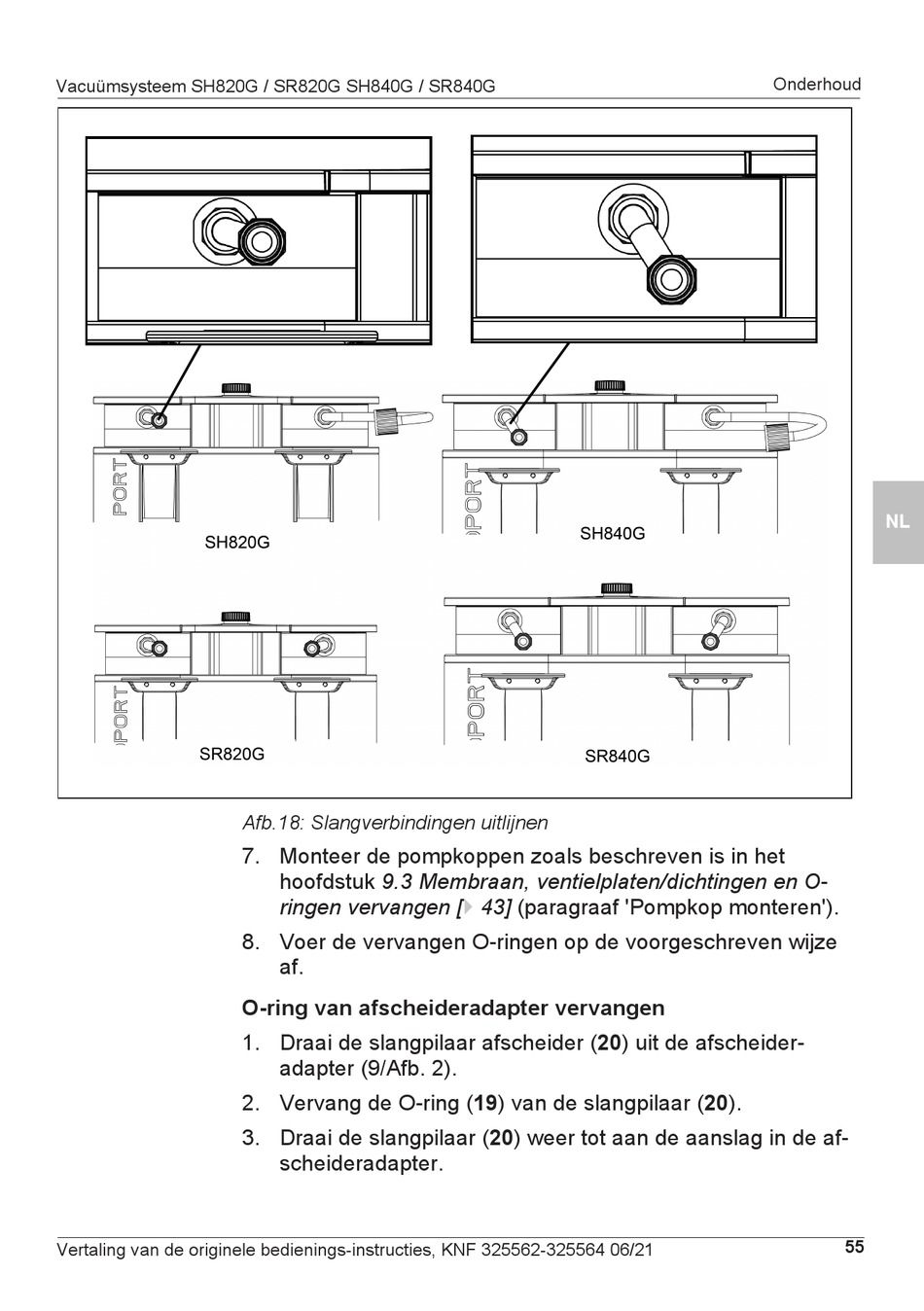

Afb.18: Slangverbindingen uitlijnen
7. Monteer de pompkoppen zoals beschreven is in het
hoofdstuk 9.3 Membraan, ventielplaten/dichtingen en O-
ringen vervangen [} 43] (paragraaf 'Pompkop monteren').
8. Voer de vervangen O-ringen op de voorgeschreven wijze
af.
O-ring van afscheideradapter vervangen
1. Draai de slangpilaar afscheider (20) uit de afscheider-
adapter (9/Afb. 2).
2. Vervang de O-ring (19) van de slangpilaar (20).
3. Draai de slangpilaar (20) weer tot aan de aanslag in de af-
scheideradapter.
Onderhoud
NL
55
