KNF LABOPORT SH820G Originalbetriebsanleitung Seite 282

Mantenimiento
58

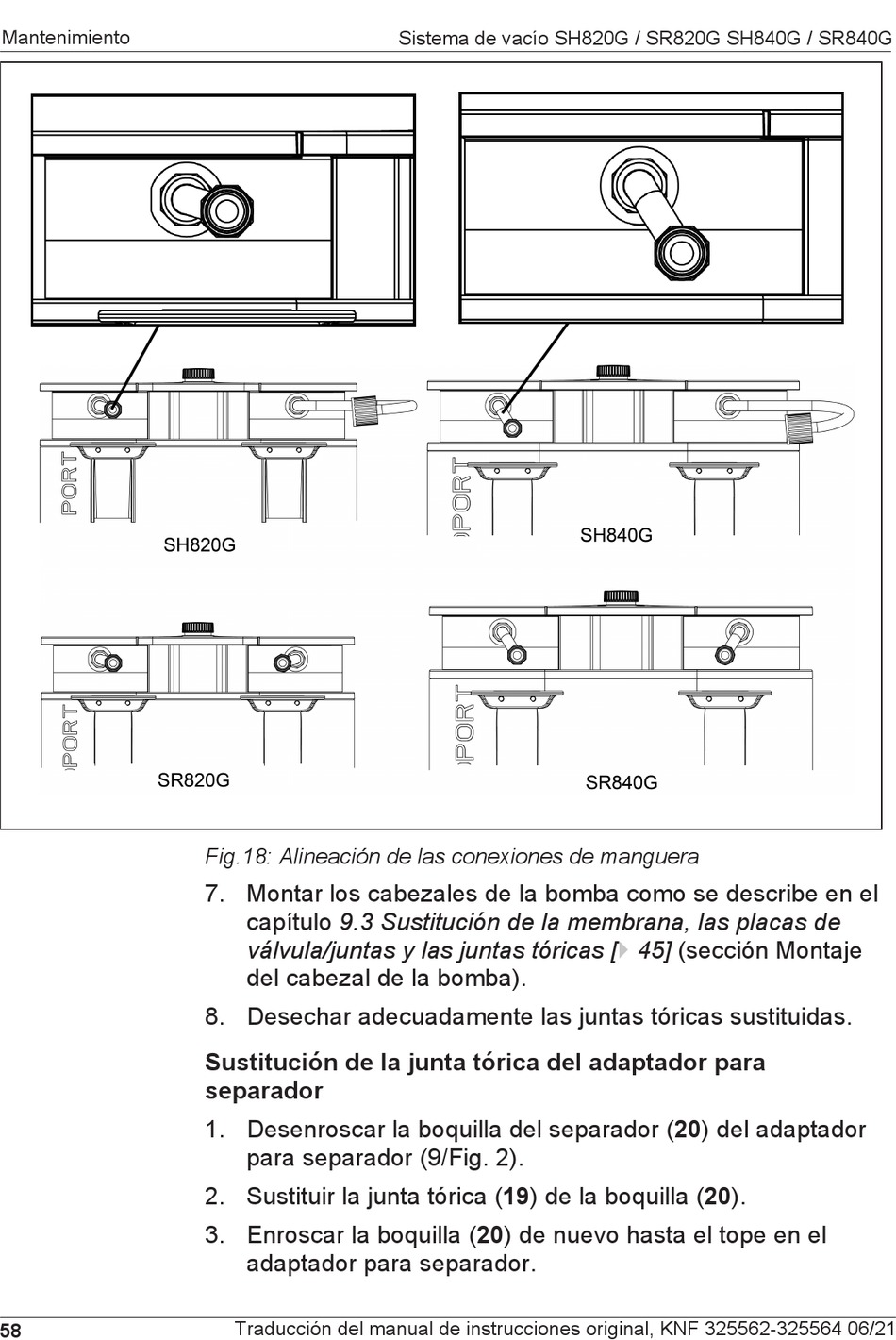

Fig.18: Alineación de las conexiones de manguera
7. Montar los cabezales de la bomba como se describe en el
capítulo 9.3 Sustitución de la membrana, las placas de
válvula/juntas y las juntas tóricas [} 45] (sección Montaje
del cabezal de la bomba).
8. Desechar adecuadamente las juntas tóricas sustituidas.
Sustitución de la junta tórica del adaptador para
separador
1. Desenroscar la boquilla del separador (20) del adaptador
para separador (9/Fig. 2).
2. Sustituir la junta tórica (19) de la boquilla (20).
3. Enroscar la boquilla (20) de nuevo hasta el tope en el
adaptador para separador.
Traducción del manual de instrucciones original, KNF 325562-325564 06/21
Sistema de vacío SH820G / SR820G SH840G / SR840G
