4. Placez la plaque supérieure (2) conformément au trait de
crayon sur le couvercle (3).
5. Réalisez les étapes 3 et 4 pour la deuxième tête de
pompe.
6. Positionnez les têtes de pompe (composées du couvercle
(3), de la plaque intermédiaire (6) avec plaques soupapes/
joints (4) et de la plaque supérieure (2)) avec le tuyau de
raccordement sur le corps de pompe en fonction du trait
de crayon (voir Fig. 15).
Ce faisant, veillez à ce que le raccord de tuyaux (11) soit
introduit droit dans l'adaptateur du piège à liquide.
7. Vissez la vis chapeau du raccord de tuyaux (11) de 1 à 2
tours à la main.

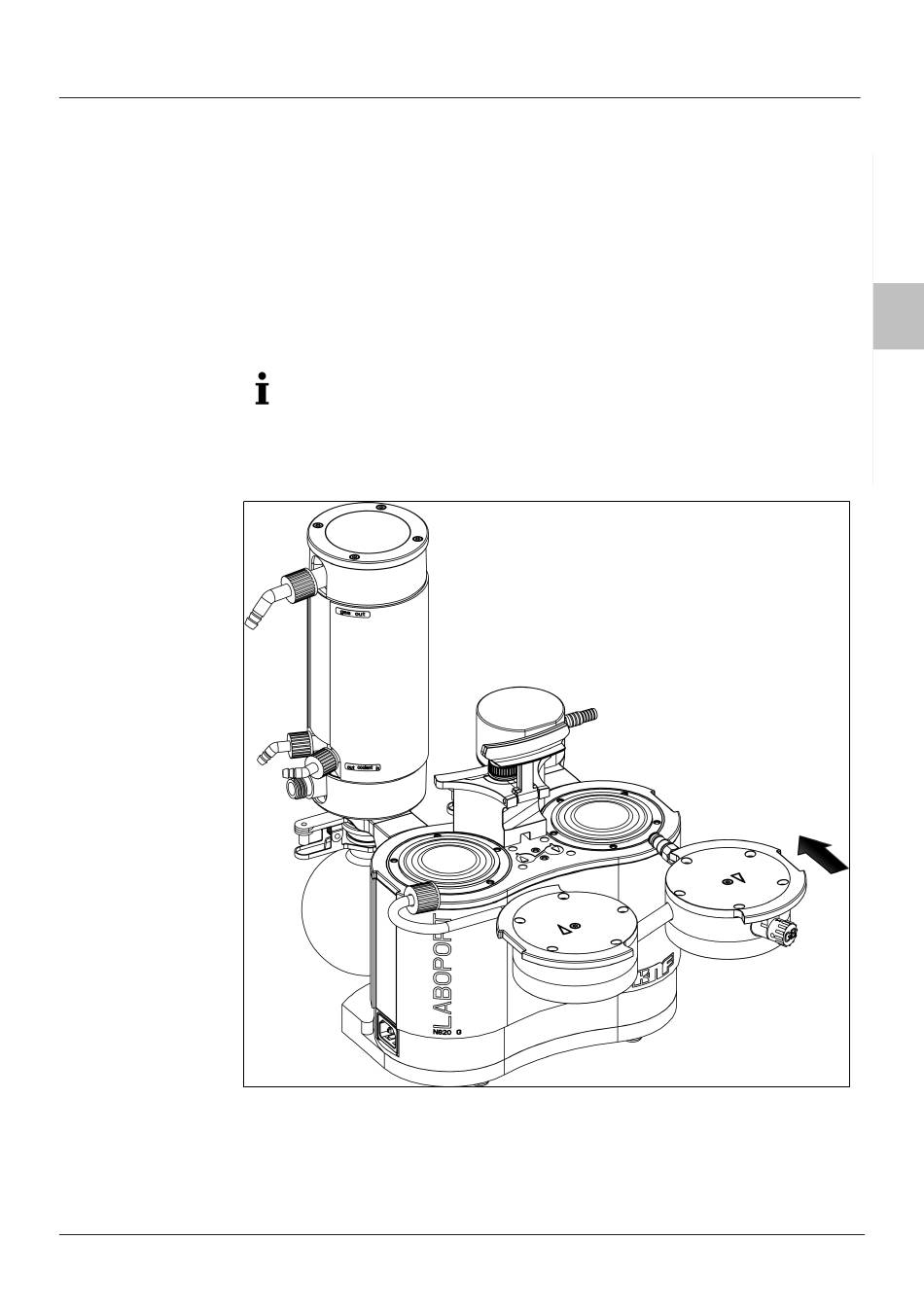

Fig.15: Montage de la tête de pompe
8. Serrez la vis intérieure de la tête (1) au milieu de la plaque
de pression (couple de serrage : 1 Nm).
