Sistema de vacío SH820G / SR820G SH840G / SR840G
Traducción del manual de instrucciones original, KNF 325562-325564 06/21
6. Insertar los cabezales de la bomba (compuestos por tapa
del cabezal (3), placa intermedia (6) con placas de válvu-
la/juntas (4) y placa de presión (2)) junto con el tubo de
conexión en la carcasa de la bomba siguiendo la marca
hecha con el lápiz (ver Fig. 15).
Observar que la conexión de manguera (11) se introduz-
ca recta en el adaptador para separador.
7. Enroscar el tornillo de fijación de la conexión de mangue-
ra (11) 1-2 vueltas manualmente.

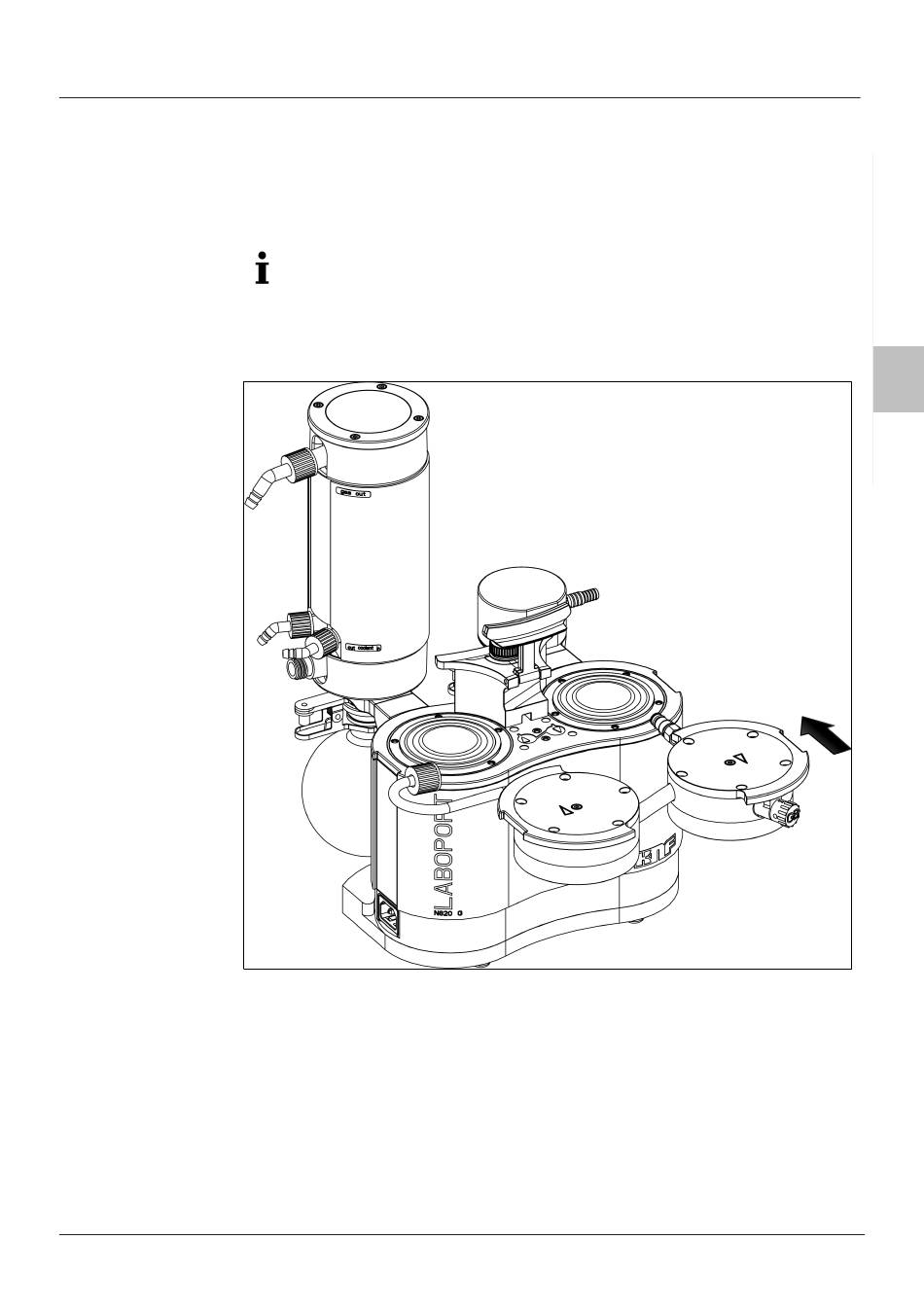

Fig.15: Montaje del cabezal de la bomba
8. Apretar el tornillo con cabeza interior (1) en el centro de la
placa de presión (par de apriete: 1 Nm).
9. Apretar los tornillos (4Fig. 11) en forma cruzada (par de
apriete: SH/SR820G: 4 Nm; SR/SH840G: 5 Nm)
Mantenimiento
DE
EN
FR
ES
IT
53
