4 CAN-Bus-Funktionstest

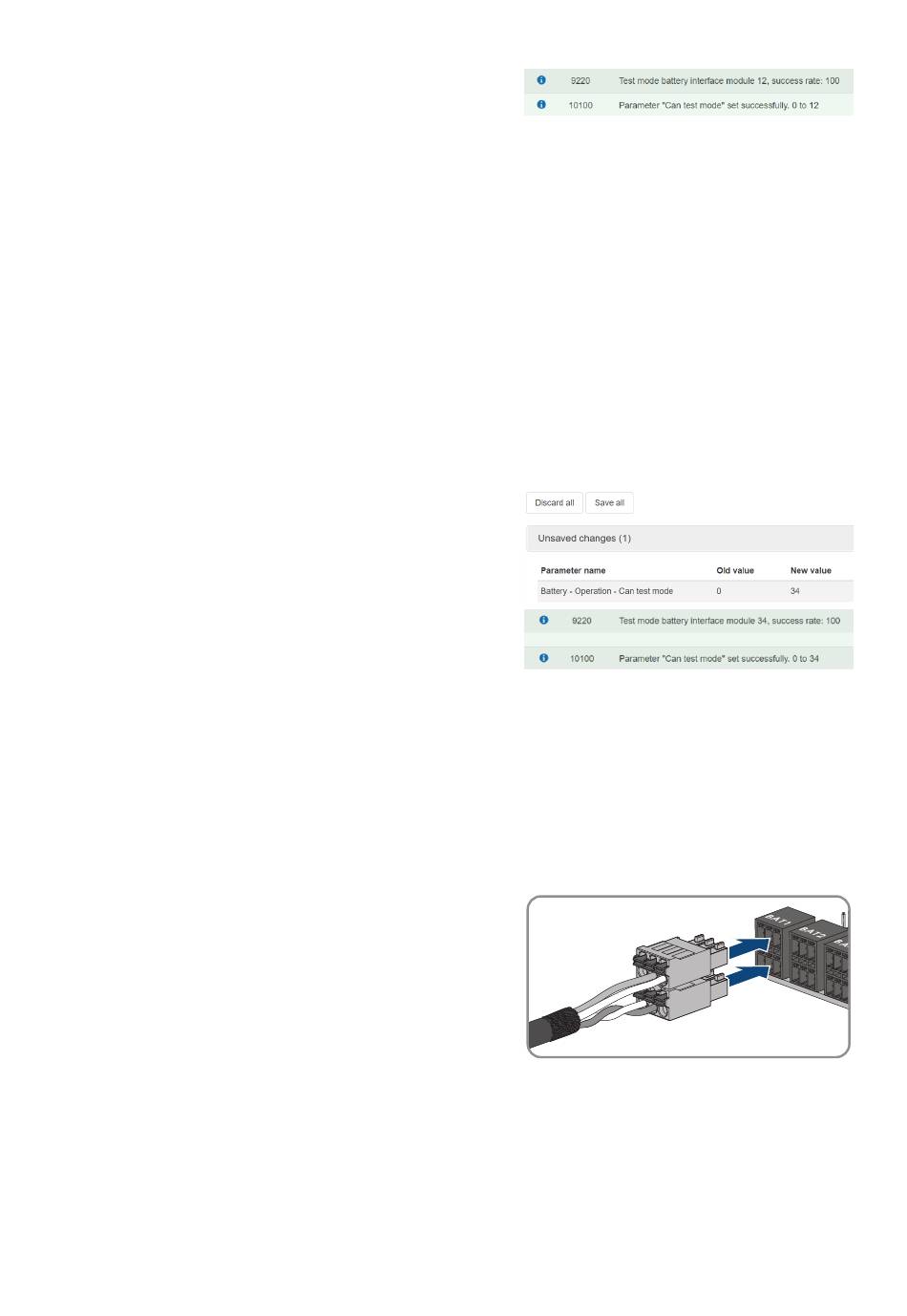

• Zur Überprüfung das Menü Ereignisse aufrufen:
☑ Wenn die CAN-Schnittstellen BAT1 und BAT2 fehlerfrei sind, wird im Menü Ereignisse die Erfolgsrate mit
100 angegeben: success rate: 100
Da für den Funktionstest das Kommunikationskabel zur Batterie entfernt wurde, können in der Liste mit den
Ereignissen diverse Fehlermeldungen zur Batteriekommunikation angezeigt werden, obwohl die CAN-
Schnittstelle fehlerfrei funktioniert.
☑ Die Überprüfung der Batterieschnittstellen BAT1 und BAT2 ist abgeschlossen.
5. Den Wechselrichter spannungsfrei schalten (siehe Anleitung des Wechselrichters).
6. Den Deckel des Wechselrichters abnehmen und das Testkabel aus den Batterie-Schnittstellen BAT1 und BAT2
entfernen.
7. Batterie-Schnittstellen BAT3 und BAT4 überprüfen:
• Mit dem Testkabel nun die Eingänge BAT3 und BAT4 auf dem Batterie-Schnittstellenmodul verbinden.
• Den Deckel des Wechselrichters schließen.
• Die AC-Sicherung einschalten.
• Loggen Sie sich als Installateur auf der Oberfläche des Wechselrichters ein.
• Im Menü Geräteparameter unter Parameter bearbeiten
die Batterie wählen und unter Betrieb > Can-Test Modus
den Wert 34 eintragen und mit Alle speichern bestätigen.
☑ Wenn die CAN-Schnittstellen BAT3 und BAT4 fehlerfrei
sind, wird im Menü Ereignisse die Erfolgsrate mit 100
angegeben: success rate: 100
Da für den Funktionstest das Kommunikationskabel zur
Batterie entfernt wurde, können in der Liste mit den
Ereignissen diverse Fehlermeldungen zur
Batteriekommunikation angezeigt werden, obwohl die CAN-
Schnittstelle fehlerfrei funktioniert.
☑ Die Überprüfung der CAN-Schnittstellen ist abgeschlossen. Es sind keine weiteren Einstellungen erforderlich.
8. Den Wechselrichter erneut spannungsfrei schalten (siehe Anleitung des Wechselrichters).
9. Den Deckel des Wechselrichters abnehmen und das Testkabel aus den Batterie-Schnittstellen BAT3 und BAT4
entfernen.
10. Die Klemmleisten mit dem Kommunikationskabel zur Batterie bzw.
zur Backup-Box wieder in den jeweils dafür vorgesehenen
Eingang BATx stecken.
11. Den Wechselrichter über den AC-Leitungsschutzschalter einschalten.
12. Die Batterie oder den Lasttrennschalter der Batterie einschalten (siehe Dokumentation des Batterieherstellers).
13. Loggen Sie sich als Installateur auf der Oberfläche des Wechselrichters ein.
